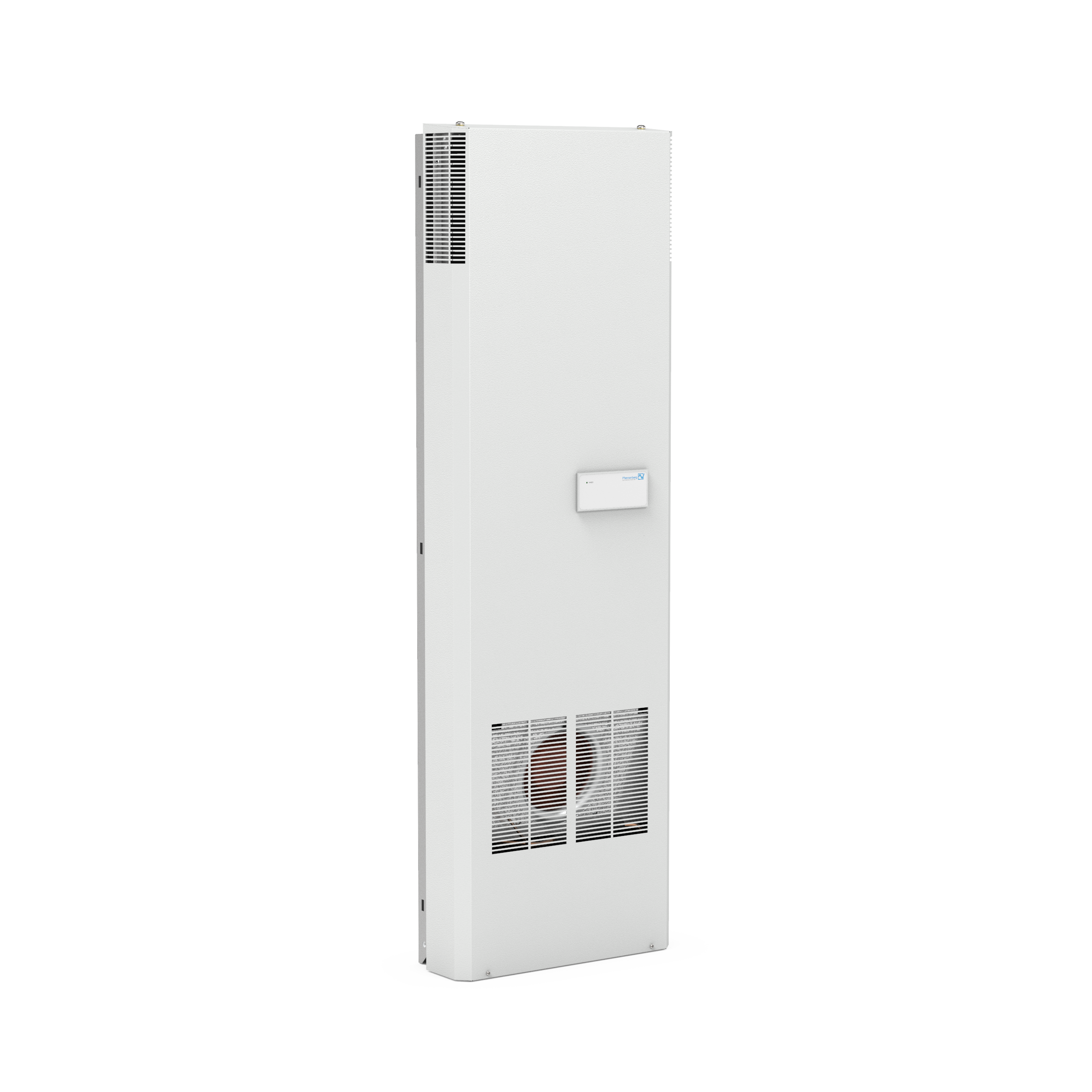

DTI 9241 400V SC 7035
产品编号:
13269249055
9000 系列机柜空调的设计久经考验。作为 6000 eCool 系列的前身，是简易、标准应用的理想选择。由于是部分嵌入式安装在侧面或门内，因此可以保持运输和逃生通道畅通。
机柜空调的 DTI（部分嵌入式）版本可在 3 分钟内安装在机柜的侧面或门上，无需工具、无需钻孔、无需粘接。
该系列产品的优点一览：
- 久经考验的工业型机柜空调
- 适用于门宽 400 mm 的场合
- 在电控柜内，由于空气通路长，因此消除了热点
- 进气和排气口之间距离大，循环安全
- 集成式故障报警和门开关功能

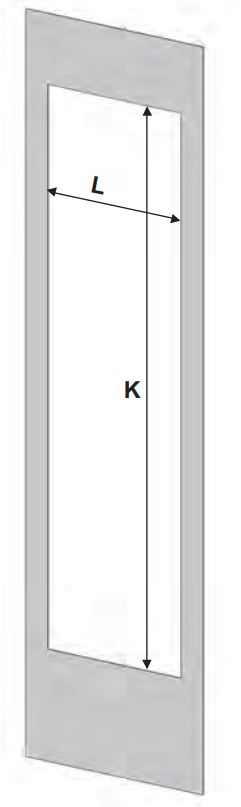

- 与 6000 eCool 系列产品完全兼容的安装开孔
- 外部换热器采用宽翅片间距，延长了使用寿命
- 配备标准控制器，可满足基本要求
技术数据
技术数据
- 额定电压 ±10 %
- AC 400 / 460 V 2~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷能力 W
- 1.000 W
- 制冷能力 根据 EN 14511 (A35/A50)
- 780 W
- 功率（A35/A35）
- 780 W | 960 W
- 启动电流 (A35/A35)
- 6,9 A | 11,1 A
- 能效比（EER）
- 1,28
- 无阻力内部风量（自由风量）
- 270 m3/h
- 无阻力风量 （自由风量）
- 450 m3/h
- 控制器
- ?????
- 熔断器类型
- gG | 4 A
- 连接方式
- ?????????
- 噪声等级 根据 EN ISO 3741
- <62 dB(A) | <62 dB(A)
- 噪声等级 根据 EN ISO 3741（50Hz | 60Hz）
- <62 dB(A) | <62 dB(A)
- 环境温度 °C
- +15 °C ... +55 °C
- 控制范围 （可调）
- +25 °C ... +45 °C
- 制冷剂 (类型 | 充注量)
- R134a | 500 g
- 冷凝水管理
- condensate drain, integrated condensate evaporation system optional
- IP防护等级
- IP 54
- 系统防护等级 根据 EN 60529 面向环境
- IP 34
- 外壳钣金
- galvanised, electrostatically powder coated (200C), stainless steel on request
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深)
- 1.536 mm | 485 mm | 180 mm
- 安装深度 (mm)
- 60 mm
- UL-文件号
- SA10300
- ETIM - 分类
- EC000855
- 额定电压 ±10 %
- AC 400 / 460 V 2~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷量 根据 EN 14511 (A35/A35) (英制)
- 3,412 BTU/h
- 制冷量 根据 EN 14511 (A35/A50) (英制)
- 2,661 BTU/h
- 功率（A35/A35）（英制）
- 780 W | 960 W
- 启动电流 (A35/A35) （英制）
- 6.9 A | 11.1 A
- 能效比（EER）（英制）
- 1.28
- 无阻力内部风量（自由风量）（英制）
- 159 cfm
- 无阻力风量 （自由风量）（英制）
- 265 cfm
- 控制器
- ?????
- 熔断器类型
- gG | 4 A
- 连接方式
- ?????????
- 噪声等级 根据 EN ISO 3741
- <62 dB(A) | <62 dB(A)
- 噪声等级 根据 EN ISO 3741（50Hz | 60Hz）
- <62 dB(A) | <62 dB(A)
- 净重（英制）
- 121.28 lbs
- 环境温度范围（英制）
- +59 °F ... +131 °F
- 控制范围（可调）（英制）
- +77 °F ... +113 °F
- 制冷剂 (类型 | 充注量)（英制）
- R134a | 14,174.76 oz.
- 冷凝水管理
- condensate drain, integrated condensate evaporation system optional
- IP防护等级
- IP 54
- 系统防护等级 根据 EN 60529 面向环境
- IP 34
- 外壳钣金
- galvanised, electrostatically powder coated (200C), stainless steel on request
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深) （英制）
- 60.47 in. | 19.1 in. | 7.09 in.
- 安装深度（英制）
- 2.36 in.
- UL-文件号
- SA10300
- ETIM - 分类
- EC000855
Technical Data
技术图纸
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
技术图纸

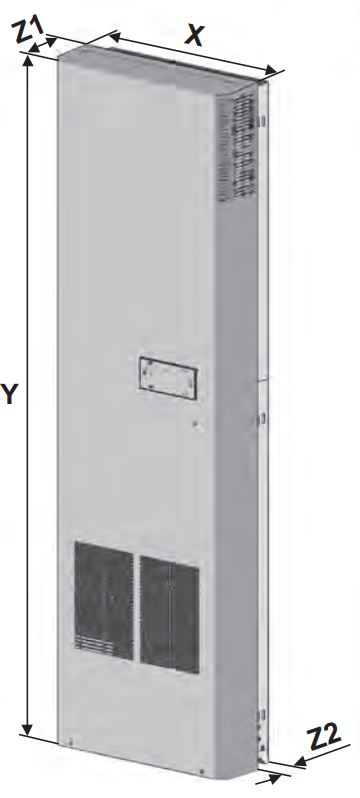

Dimensions
技术图纸
Dimensions

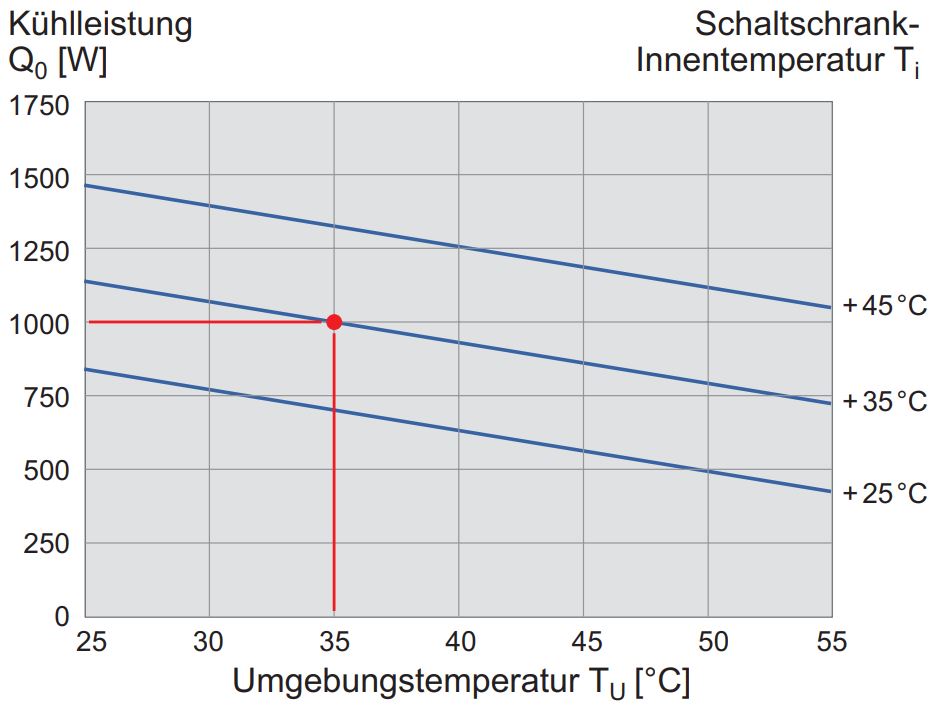

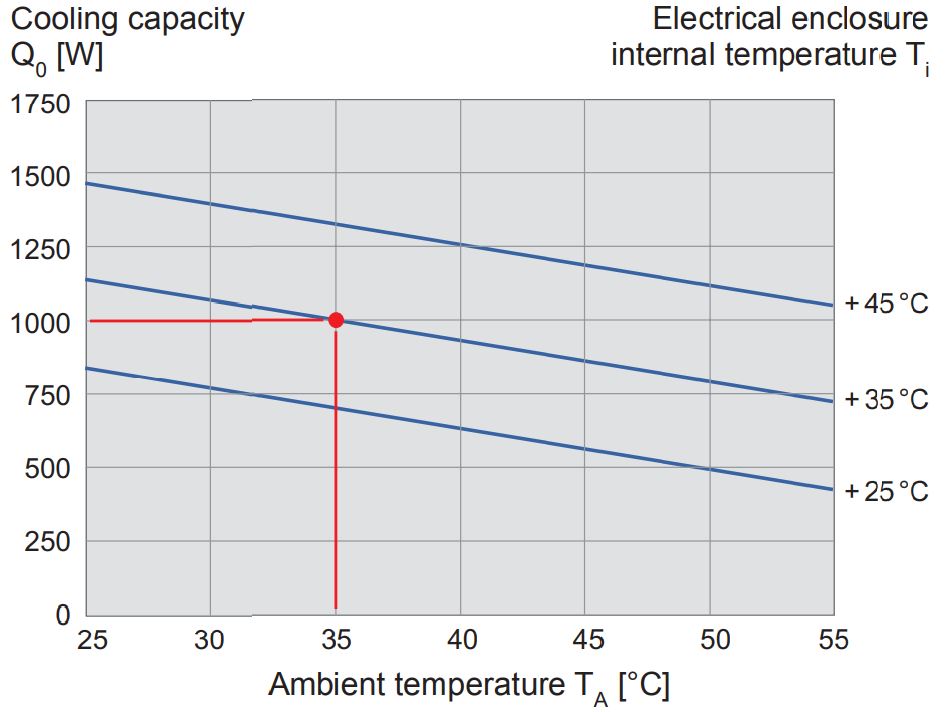

图表
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
![DTI 9241 400V SC 7035]( "DTI 9241 400V SC 7035")
图表
图表
配件
配件
Recommended Accessoires For DTI 9241 Partially Recessed Cooling Unit
配件
Recommended Accessoires For DTI 9241 Partially Recessed Cooling Unit
