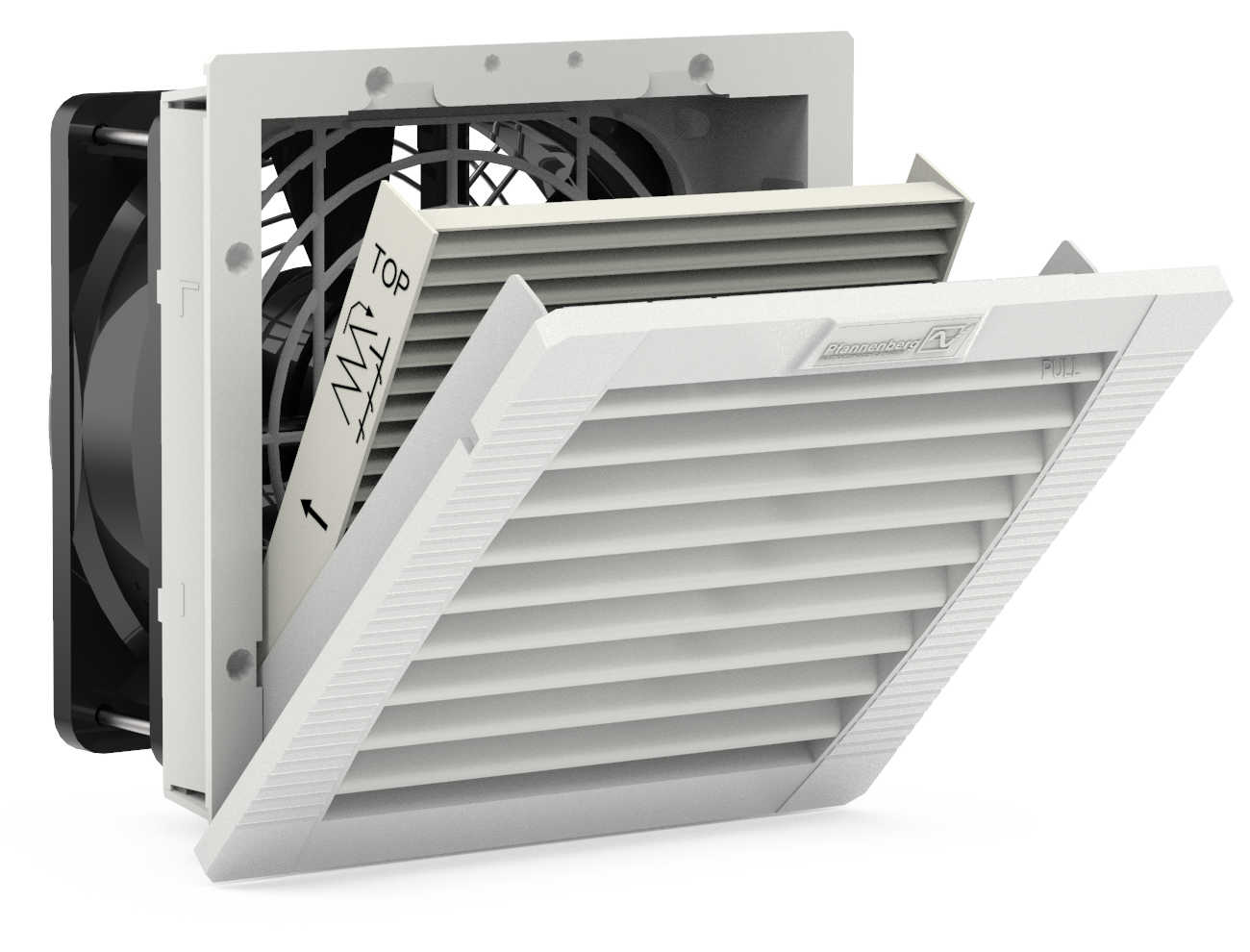

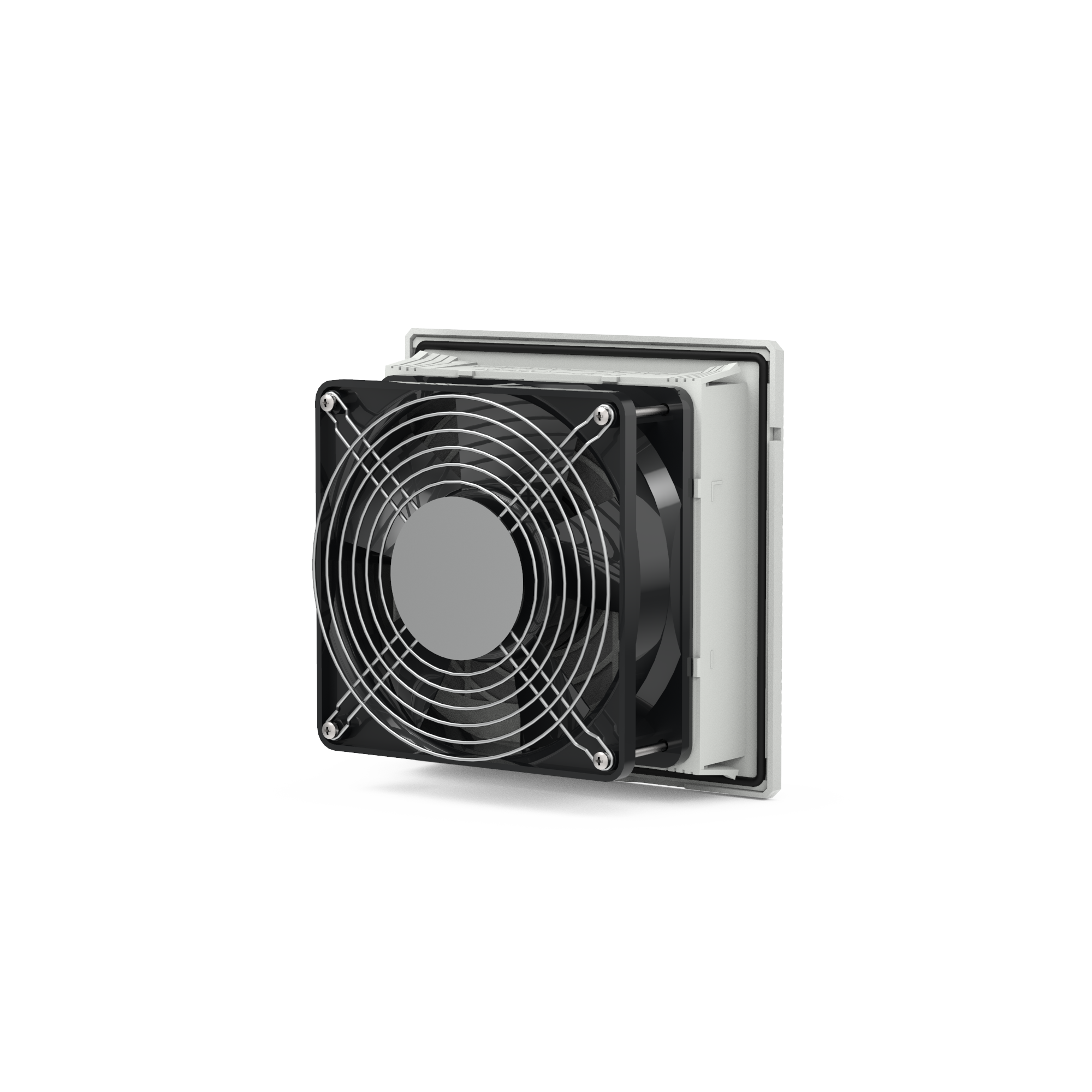

PF 22000 230V 55 UV 7035
产品编号:
11622103055
第四代室外百能堡过滤风扇是公司 60 年热管理经验的结晶。在环境温度低于目标内部温度时，使用过滤风扇是电控柜散热非常有效和兼具成本效益的方法。
该产品的外罩颜色为 RAL7035（浅灰色）。
该系列产品的优点一览：
- 体积小，能耗低，空气流量大（56 至 -925 m3/h）
- 优化百叶窗设计，独特的大风量
- 采用创新型过滤垫技术，防护等级达到 IP55，最适合室外应用
- 使用寿命三倍于 IP54 过滤器
- 这些过滤风扇具有较强的抗紫外线能力
- 免工具 4 角紧固系统，可在数秒内完成安装
- 泡沫密封，便于安装
- 采用优化的外罩，可在数秒内轻松更换过滤垫
- 扁平形状和中性设计，可完美集成于现有设备
- 安装开孔兼容性好，在大多数应用中可替换现有过滤风扇
- 认证：cURus、EAC、CAS
技术数据
技术数据
- 额定电压 ±10 %
- AC 230 / 230 V
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 自由风量 m³/h
- 56 m³/h | 64 m³/h
- 过滤后实际风量
- 40 m³/h
- 风机数量
- 1
- 功率
- 19 W | 18 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP55
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- sleeve bearing
- 工作寿命 L10 (+ 40 °C)
- 37,500h h
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]

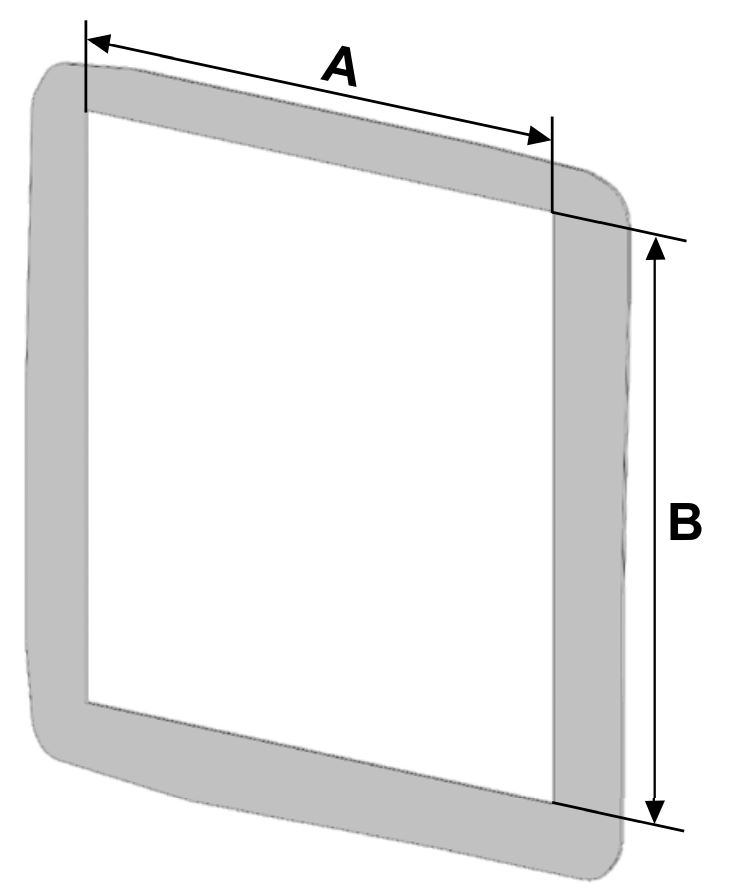

- 开孔尺寸 (高 | 宽) mm
- 125 mm | 125 mm
- 尺寸 (高 | 宽 | 深)
- 145 mm | 145 mm | 75 mm
- 宽度
- 145 mm
- 深度 （mm）
- 75 mm
- 高度
- 145 mm
- 安装深度 (mm)
- 70 mm
- 净重
- 0,7 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- AC 230 / 230 V
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 无阻力风量（英制）
- 33 cfm | 38 cfm
- 过滤器组合风量（英制）
- 24 cfm
- 风机数量
- 1
- 功率
- 19 W | 18 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- sleeve bearing
- 工作寿命 L10 (+ 40 °C)
- 37,500h h
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]
- 开孔尺寸 (高 | 宽) （英制）
- 4.92 in. | 4.92 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 5.71 in. | 5.71 in. | 2.95 in.
- 宽度（英制）
- 5.71 in.
- 深度 （英制）
- 2.95 in.
- 高度（英制）
- 5.71 in.
- 安装深度（英制）
- 2.76 in.
- 净重（英制）
- 1.54 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
Technical Data
技术图纸
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
技术图纸

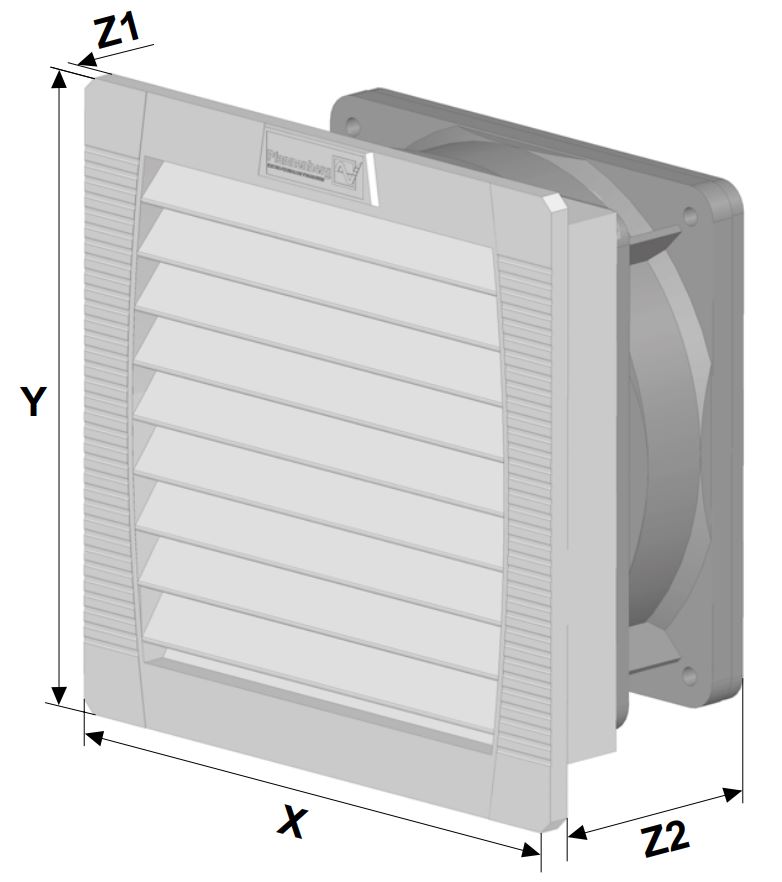

Dimensions
技术图纸
Dimensions

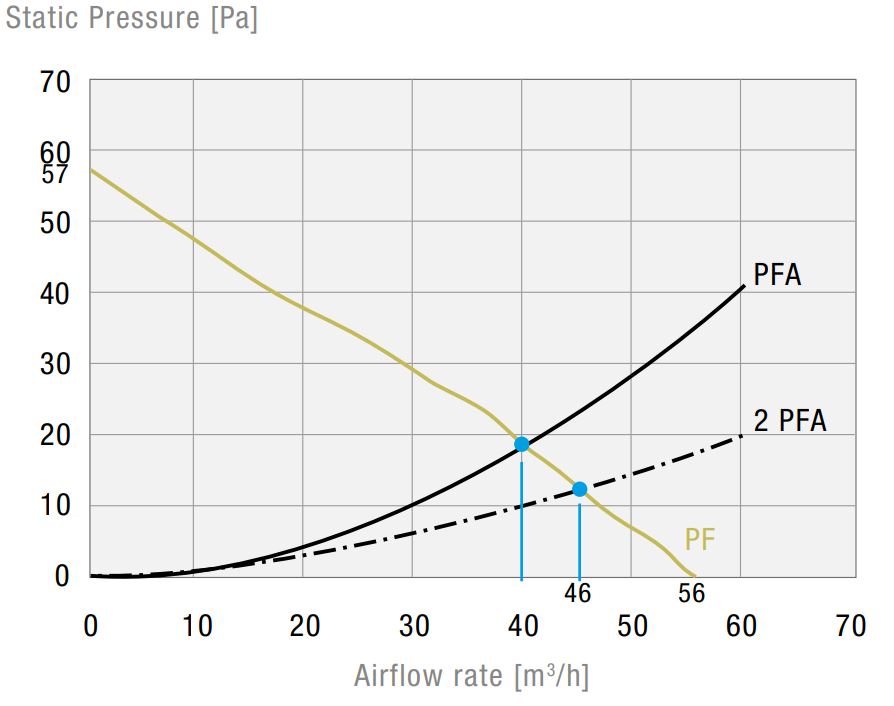

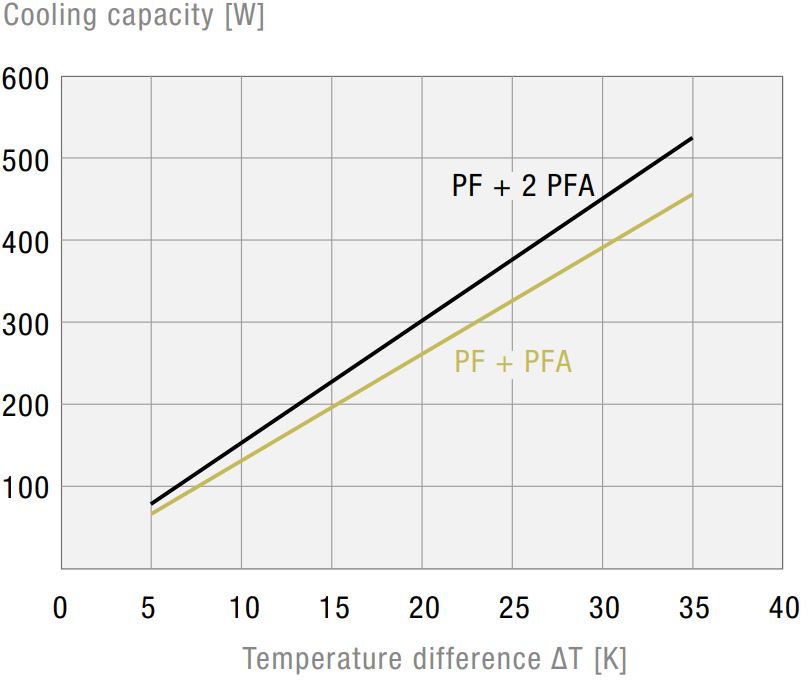

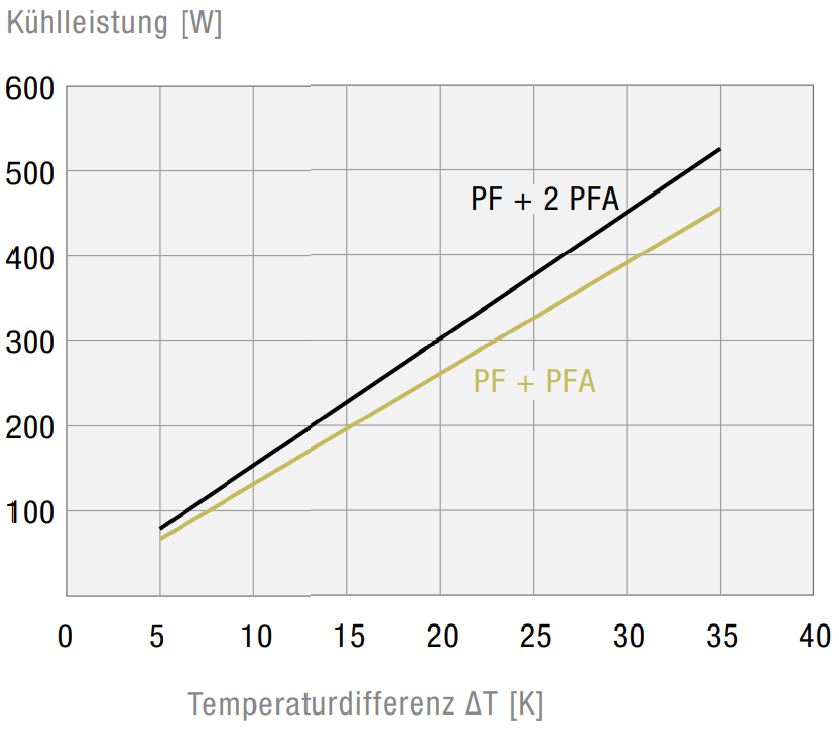

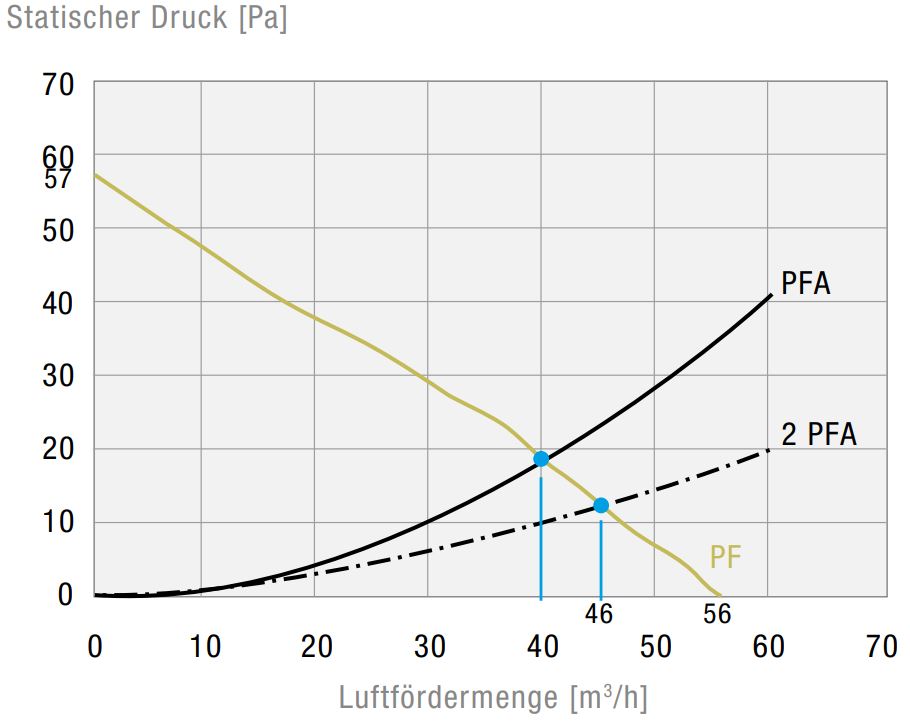

图表
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
![PF 22000 230V 55 UV 7035]( "PF 22000 230V 55 UV 7035")
图表
图表
配件
配件

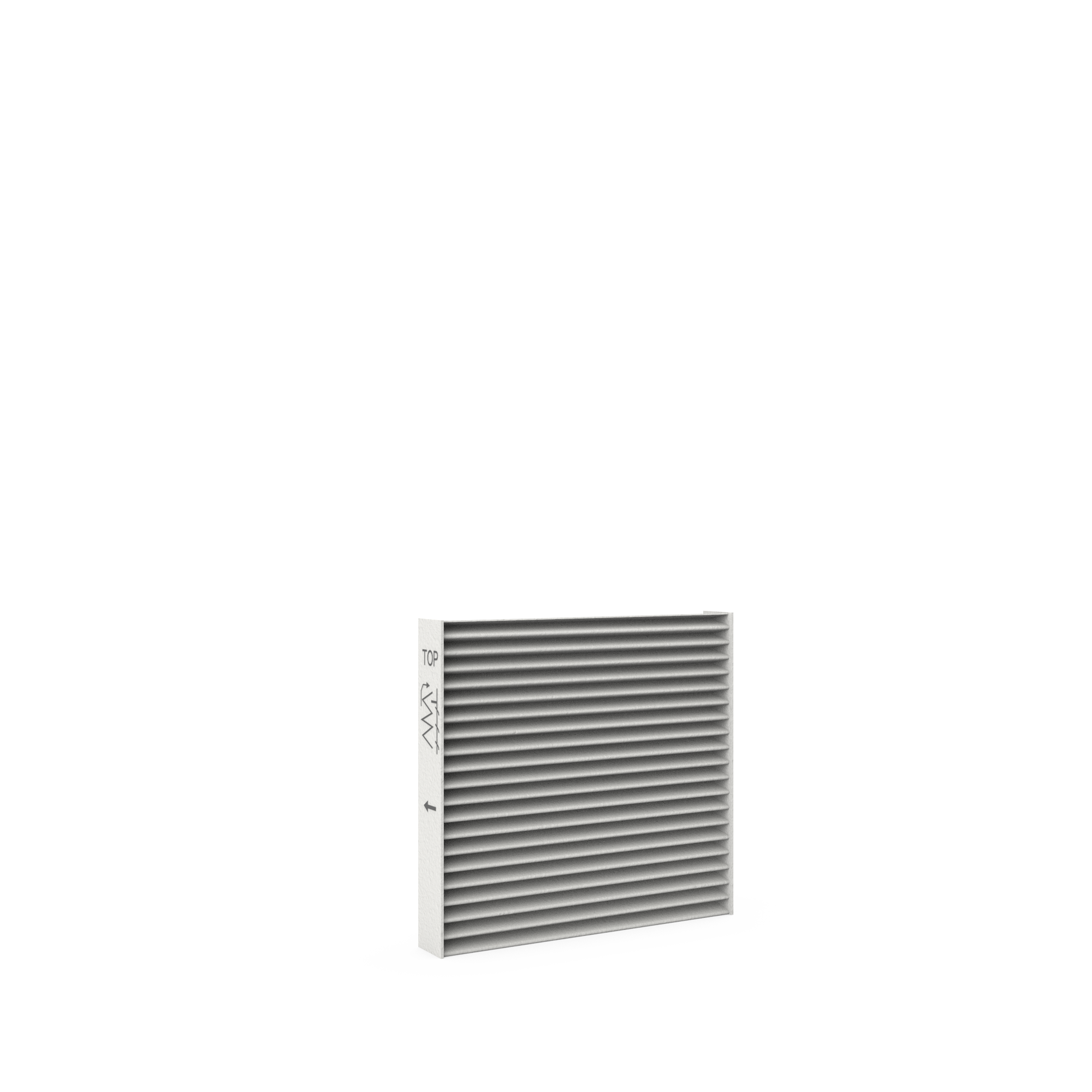

Filtermats
配件
Filtermats
