PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS

PWS 3502 230V SS

产品编号: 12358520048

百能堡空气/水换热器特别适用于环境温度较高或空气特别油腻或具有腐蚀性的场合。运行免维护，噪声排放极低。适用于机器或生产工艺需要使用调温水冷却且已经提供水的理想场合。 该系列产品的优点一览：

  • 与液冷机组兼容
  • 可集成于现有冷却回路中
  • 集成式温控器和电磁阀，可实现高效节能的温控
  • 高风量和散热能力
  • 产生的功率损耗都不会散发到室内
  • 带报警触点的集成式温度监控
  • 适用于恶劣的环境条件
  • 不受安装场所环境温度的影响
  • 设计紧凑
  • 密封无需对安装孔进行复杂的重新加工
  • 免维护

技术数据


Technical Data
额定电压 ±10 %
AC 230 V / 230 V1~
额定频率 ±1 %
50 Hz | 60 Hz
制冷能力 W @l/h
6300 W @ 450 l/h
电流 （W10/A35）
0,98 A
启动电流 (W10/A35)
1,15 A
熔断器类型
CC | 1,5 A
连接方式（电气）
Terminal Block
连接方式（流体）
1/2 inch push in fitting
净重
33 kg
环境温度 °C
+2 °C ... +60 °C
控制范围 （可调）
+10 °C ... +45 °C
进水温度
> +1 °C ... +35 °C
允许运行压力
max. 10 bar
冷凝水管理
condensate drain
系统防护等级 根据 EN 60529 面向机柜
IP 34
系统防护等级 根据 NEMA 面向机柜
3R/4/4X
外壳钣金
stainless steel 304
换热器类型
Copper Tube and Aluminum Fin
钣金颜色
304 SS
安装位置
????
尺寸 (高 | 宽 | 深)
1.450 mm | 400 mm | 218 mm
ETIM - 分类
EC002515
额定电压 ±10 %
AC 230 V / 230 V1~
额定频率 ±1 %
50 Hz | 60 Hz
制冷量@流量 （W10/A35）（英制）
21496 BTU @ 450 l/h
电流 （W10/A35）（英制）
0.98 A
启动电流 (W10/A35) (英制)
1.15 A
熔断器类型
CC | 1,5 A
连接方式（电气）
Terminal Block
连接方式（流体）
1/2 inch push in fitting
净重（英制）
73 lbs
环境温度范围（英制）
+36 °F ... +140 °F
控制范围（可调）（英制）
+50 °F ... +113 °F
进水温度（英制）
> +34 °F ... +95 °F
允许运行压力（英制）
max. 145 psi
冷凝水管理
condensate drain
系统防护等级 根据 EN 60529 面向机柜
IP 34
系统防护等级 根据 NEMA 面向机柜
3R/4/4X
外壳钣金
stainless steel 304
换热器类型
Copper Tube and Aluminum Fin
钣金颜色
304 SS
安装位置
????
尺寸 (高 | 宽 | 深) （英制）
57.09 in. | 15.75 in. | 8.6 in.
ETIM - 分类
EC002515

技术数据


Technical Data
额定电压 ±10 %
AC 230 V / 230 V1~
额定频率 ±1 %
50 Hz | 60 Hz
制冷能力 W @l/h
6300 W @ 450 l/h
电流 （W10/A35）
0,98 A
启动电流 (W10/A35)
1,15 A
熔断器类型
CC | 1,5 A
连接方式（电气）
Terminal Block
连接方式（流体）
1/2 inch push in fitting
净重
33 kg
环境温度 °C
+2 °C ... +60 °C
控制范围 （可调）
+10 °C ... +45 °C
进水温度
> +1 °C ... +35 °C
允许运行压力
max. 10 bar
冷凝水管理
condensate drain
系统防护等级 根据 EN 60529 面向机柜
IP 34
系统防护等级 根据 NEMA 面向机柜
3R/4/4X
外壳钣金
stainless steel 304
换热器类型
Copper Tube and Aluminum Fin
钣金颜色
304 SS
安装位置
????
尺寸 (高 | 宽 | 深)
1.450 mm | 400 mm | 218 mm
ETIM - 分类
EC002515
额定电压 ±10 %
AC 230 V / 230 V1~
额定频率 ±1 %
50 Hz | 60 Hz
制冷量@流量 （W10/A35）（英制）
21496 BTU @ 450 l/h
电流 （W10/A35）（英制）
0.98 A
启动电流 (W10/A35) (英制)
1.15 A
熔断器类型
CC | 1,5 A
连接方式（电气）
Terminal Block
连接方式（流体）
1/2 inch push in fitting
净重（英制）
73 lbs
环境温度范围（英制）
+36 °F ... +140 °F
控制范围（可调）（英制）
+50 °F ... +113 °F
进水温度（英制）
> +34 °F ... +95 °F
允许运行压力（英制）
max. 145 psi
冷凝水管理
condensate drain
系统防护等级 根据 EN 60529 面向机柜
IP 34
系统防护等级 根据 NEMA 面向机柜
3R/4/4X
外壳钣金
stainless steel 304
换热器类型
Copper Tube and Aluminum Fin
钣金颜色
304 SS
安装位置
????
尺寸 (高 | 宽 | 深) （英制）
57.09 in. | 15.75 in. | 8.6 in.
ETIM - 分类
EC002515

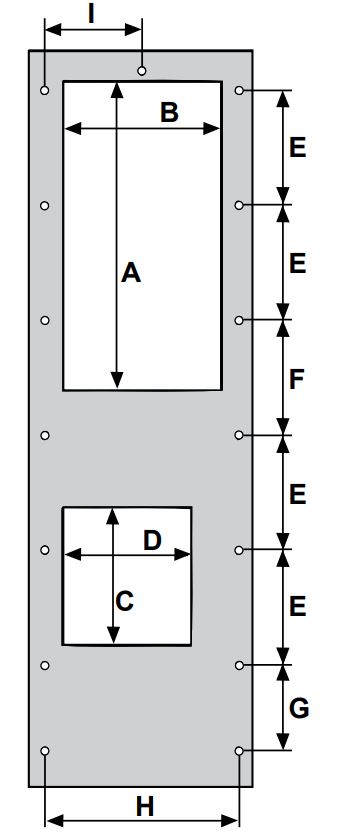

技术图纸

PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS

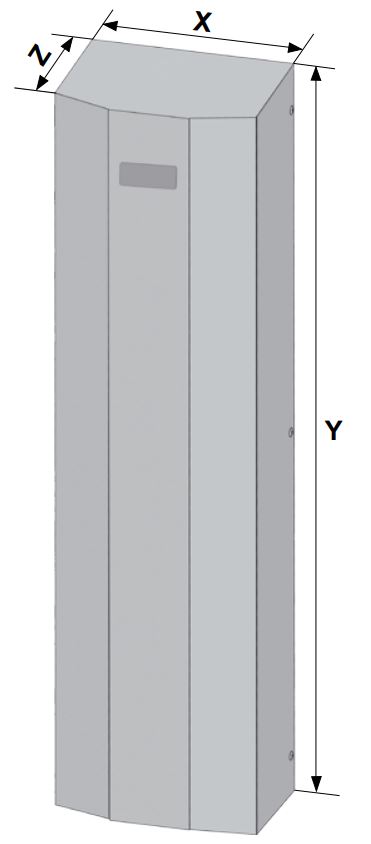

Dimensions

技术图纸

PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
Dimensions

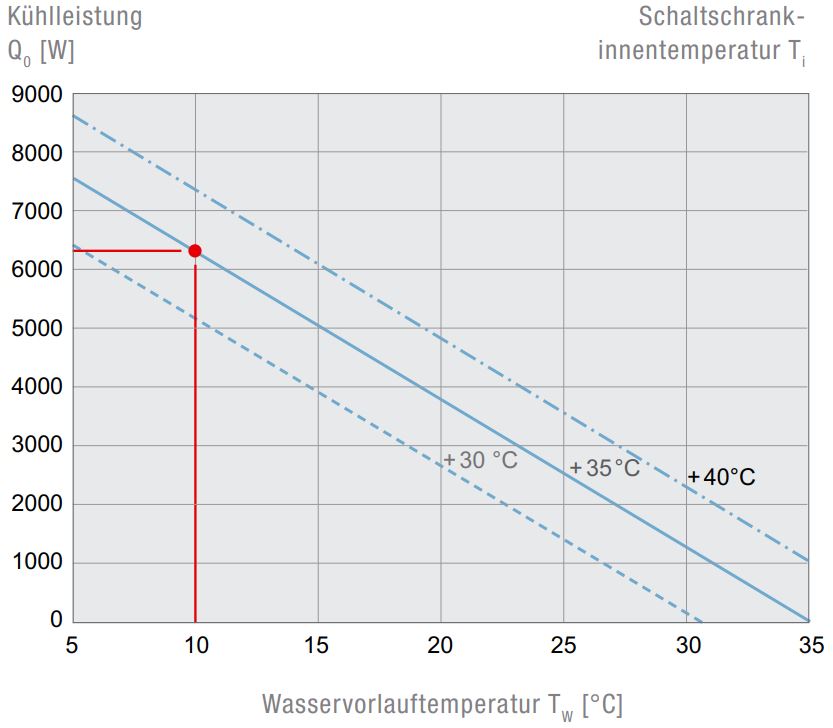

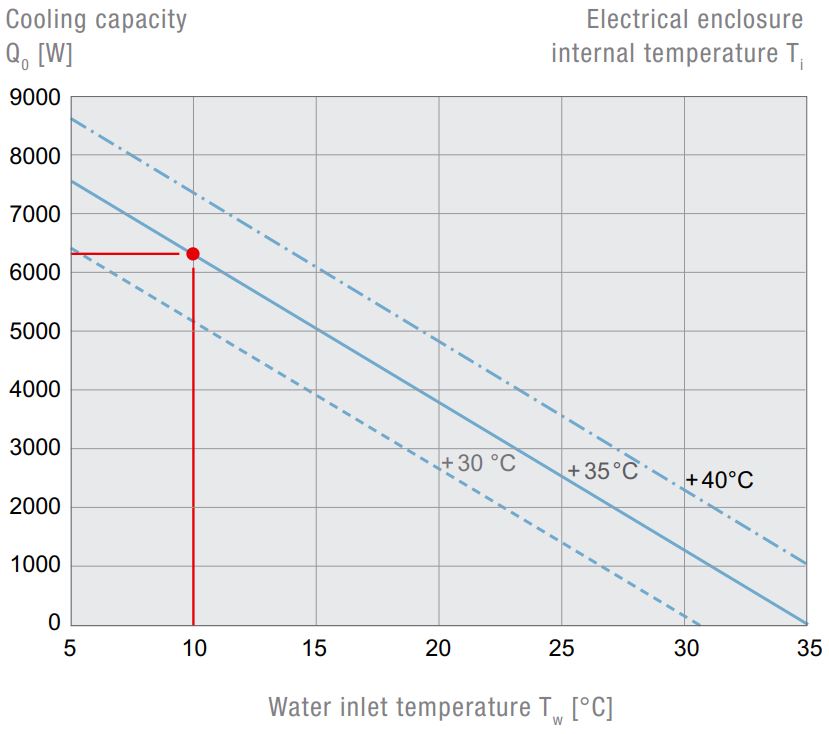

图表

PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS

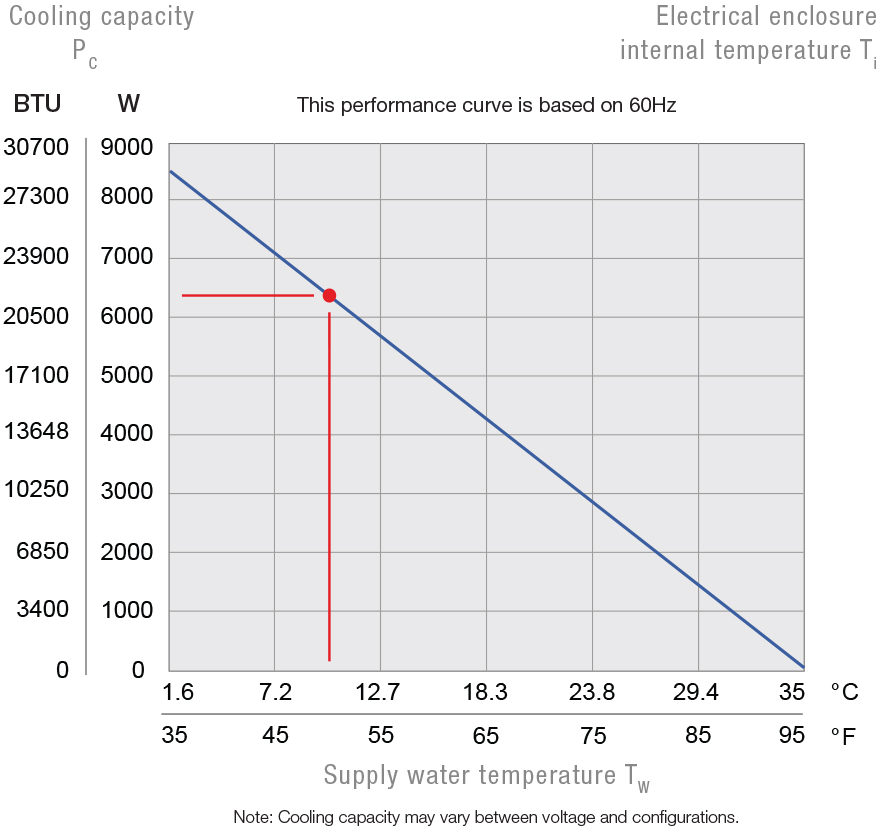

图表

PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
PWS 3502 230V SS
