CCE6101 1100 WT CE HSP STD
产品编号:
42130115006
百能堡 CC6101 冷却机组具有以下特殊功能：
- 温差控制（*无探头）、最低-最高温度流体报警、电子液位计、电子温控器、遥控装置开关、错误信息、流量开关、液压安全阀、不含铁液压回路、防震阻尼器、吊环螺栓
- 独立式冷却机组
- 使用水、水/乙二醇混合物进行流体冷却
- 厚粉末涂层钢质外壳
- 带预装吊环螺栓，符合严格的工业标准
- 可靠、易读的液位指示
- 可安装在外壳顶置
- 冷却回路和液压回路相互独立
- 配备可编程控制模块，允许冷却介质温度的小幅滞后
技术数据
技术数据
- 额定电压 ±10 %
- AC 230 1~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷能力 kW
- 1,1 kW
- 流量（泵）
- 10 l/min
- 水泵压力
- 2 bar
- 流体介质
- water/glycol - 80/20
- 流体介质温度
- +13 °C ... +35 °C
- 设定精度
- ±2 K
- 制冷剂 (类型 | 充注量)
- R134A | 0,8 kg
- 最大功率
- 1,2 kW | 1,4 KW
- 最大电流
- 7 A | 7,5 A
- 启动电流
- 19,5 A | 24,5 A
- 控制电压
- 24V AC
- 熔断器类型
- gG | 12A A
- 外部循环风量
- 1.300 m3/h | 1.400 m3/h
- 水箱容积
- 10 l
- 管路连接
- 1/2 inch
- 噪声等级 根据 EN ISO 3741（50Hz）
- 68 dB(A)
- 噪声等级 根据 EN ISO 3741
- 68 dB(A)
- 净重
- 67 kg
- 系统防护等级 根据 EN 60529 (电控箱)
- IP 54
- 钣金颜色
- RAL 7035
- 尺寸 (高 | 宽 | 深)
- 634 mm | 600 mm | 557 mm
- 深度 （mm）
- 557 mm
- 宽度
- 600 mm
- 高度
- 634 mm
- ETIM - 分类
- EC002516
- 额定电压 ±10 %
- AC 230 1~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷量 含水泵 （W18/A32）（英制）
- 3,753 BTU/h
- 流量（泵）（英制）
- 2.6 gpm
- 水泵压力（英制）
- 29 psi
- 流体介质
- water/glycol - 80/20
- 流体出口温度范围（英制）
- +55 °F ... +95 °F
- 设定精度
- ±2 K
- 制冷剂 (类型 | 充注量)（英制）
- R134A | 28 oz.
- 最大功率
- 1,2 kW | 1,4 KW
- 最大电流
- 7 A | 7,5 A
- 启动电流 （英制）
- 19.5 A | 24.5 A
- 控制电压
- 24V AC
- 熔断器类型
- gG | 12A A
- 外部循环风量 （英制）
- 765 cfm | 824 cfm
- 水箱容积（英制）
- 3 gal
- 管路连接
- 1/2 inch
- 噪声等级 根据 EN ISO 3741（50Hz）
- 68 dB(A)
- 噪声等级 根据 EN ISO 3741
- 68 dB(A)
- 净重（英制）
- 148 lbs
- 钣金颜色
- RAL 7035
- 尺寸 (高 | 宽 | 深) （英制）
- 25 in. | 23.6 in. | 21.5 in.
- 深度 （英制）
- 21.5 in.
- 宽度（英制）
- 23.6 in.
- 高度（英制）
- 25 in.
- ETIM - 分类
- EC002516
Technical Data
技术图纸
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
技术图纸
Dimensions
技术图纸
Dimensions

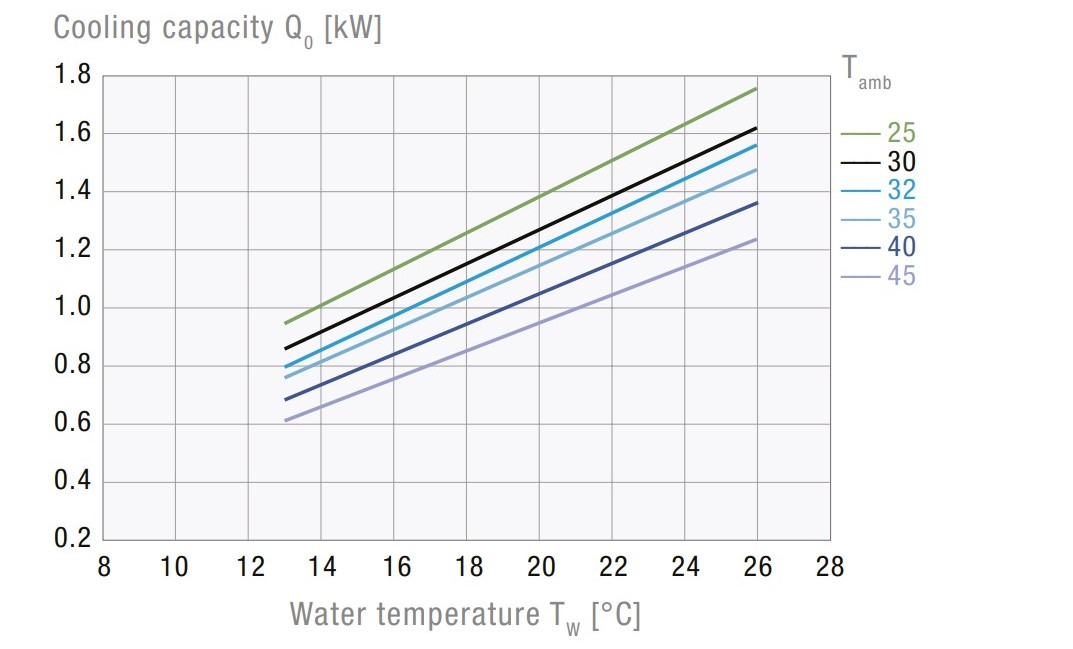

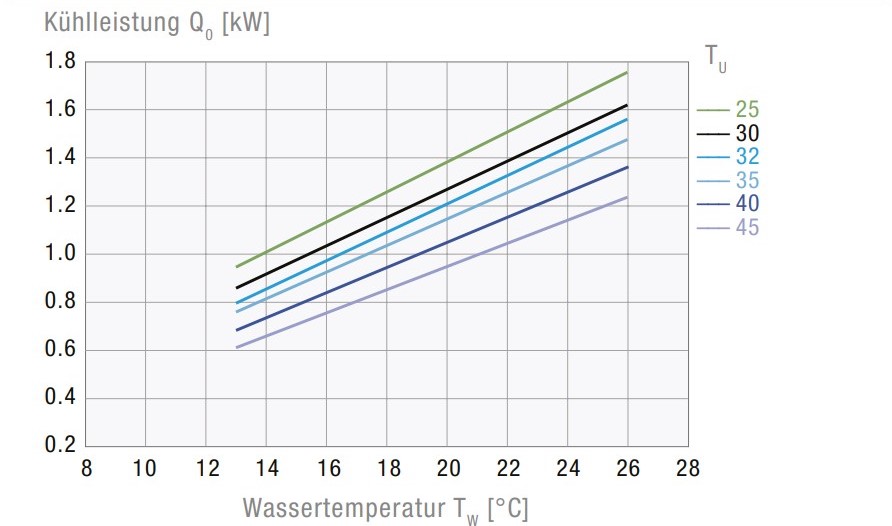

图表
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
![CCE6101 1100 WT CE HSP STD]( "CCE6101 1100 WT CE HSP STD")
图表
图表
