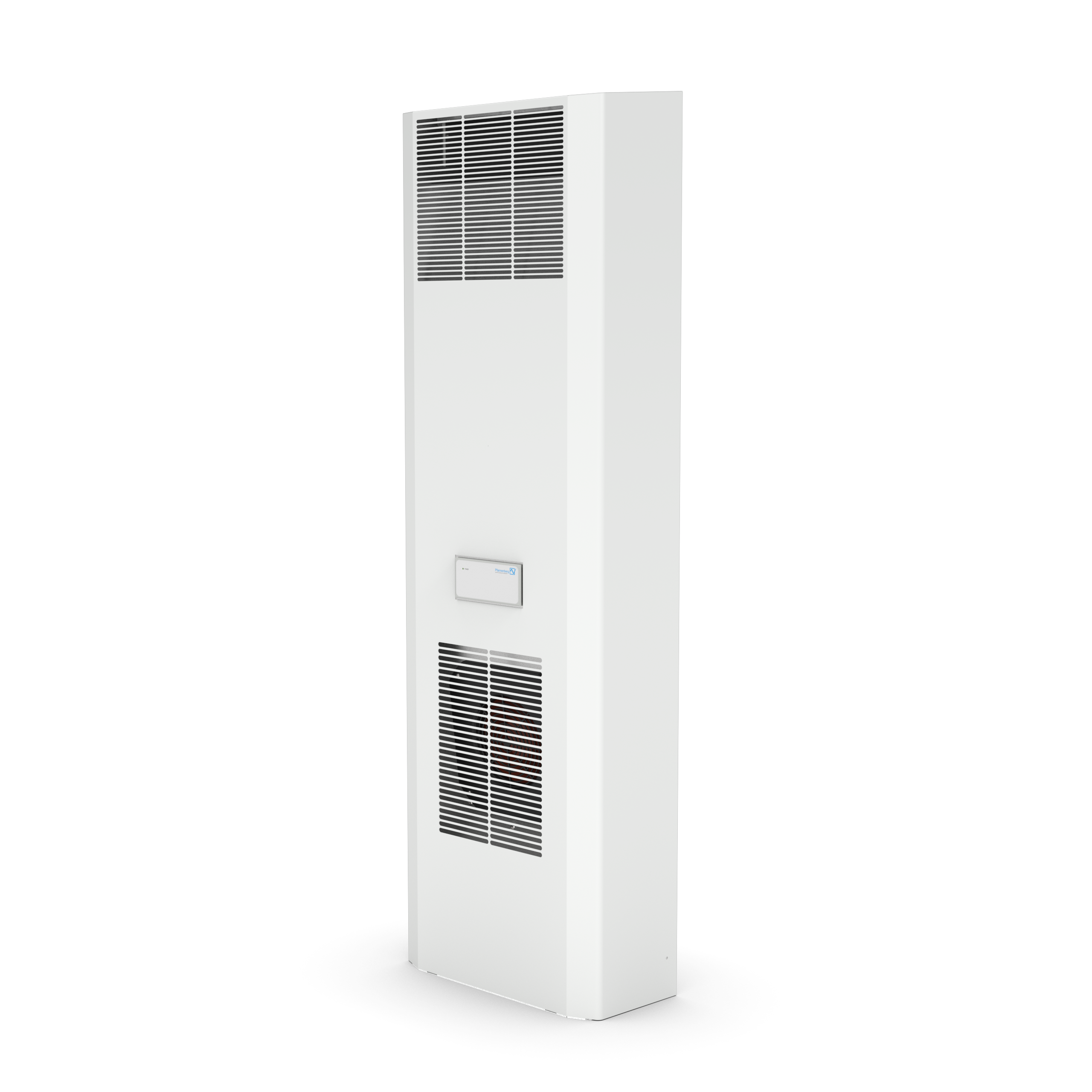

DTS 6301 400V 2~ SC 7035
产品编号:
13889319055
Green 系列机柜空调具有极高的能效和维修便利性。此外，由于其采用现代化的设计，可方便集成到每个系统或装置中。 制冷剂的使用量大大减少，而且装置已通过 UL 60335 认证，可用于 2024 年以后的长期规划。 DTS 版本（门安装和侧面安装）的优点：
- 在机柜空间有限的情况下
- 可将冷空气输送到机柜中的重要部件
该系列产品的优点一览：
- 最高性能等级可达 4000 W
- 进气和排气口之间距离较大，可防止出现热点
- 集成式冷凝水蒸发
- 安装辅助边缘
- 预留使用 eCool-Plant 软件的接口
- 安装孔与其他冷却能力和冷却类型（如空气/水换热器 (PAI) 和空气/空气换热器 (PLL)）兼容，实现最大的规划自由度
- 便于操作所有部件，提高了维修便利性
技术数据
技术数据
- 额定电压 ±10 %
- AC 400 / 460 V 2~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷能力 W
- 1.550 W | 1.550 W
- 制冷能力 根据 EN 14511 (A35/A50)
- 1.200 W | 1.200 W
- 功率（A35/A35）
- 778 W | 874 W
- 电流 （A35/A35）
- 2,4 A | 2,4 A
- 启动电流 (A35/A35)
- 12 A | 12 A
- 能效比（EER）
- 1,99 | 1,37
- 无阻力内部风量（自由风量）
- 885 m3/h
- 无阻力风量 （自由风量）
- 885 m3/h
- 控制器
- ?????
- 熔断器类型
- gG | 6 A
- 连接方式
- ?????????
- 环境温度 °C
- +10 °C ... +55 °C
- 控制范围 （可调）
- +25 °C ... +45 °C
- 制冷剂 (类型 | 充注量)
- R134a | 350 g
- 冷凝水管理
- integrated condensate evaporation system with safety overflow
- IP防护等级
- IP 55
- NEMA 防护等级
- TYPE12
- 系统防护等级 根据 EN 60529 面向环境
- IP 24
- 外壳钣金
- electrostatically powder coated (200C)
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深)
- 1.540 mm | 485 mm | 218 mm
- ETIM - 分类
- EC000855
- 额定电压 ±10 %
- AC 400 / 460 V 2~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷量 根据 EN 14511 (A35/A35) (英制)
- 5,289 BTU/h | 4,095 BTU/h
- 制冷量 根据 EN 14511 (A35/A50) (英制)
- 5,289 BTU/h | 4,095 BTU/h
- 功率（A35/A35）（英制）
- 778 W | 874 W
- 电流 （A35/A35）（英制）
- 2.4 A | 2.4 A
- 启动电流 (A35/A35) （英制）
- 12 A | 12 A
- 能效比（EER）（英制）
- 1.99 | 1.37
- 无阻力内部风量（自由风量）（英制）
- 521 cfm
- 无阻力风量 （自由风量）（英制）
- 521 cfm
- 控制器
- ?????
- 熔断器类型
- gG | 6 A
- 连接方式
- ?????????
- 净重（英制）
- 136.71 lbs
- 环境温度范围（英制）
- +50 °F ... +131 °F
- 控制范围（可调）（英制）
- +77 °F ... +113 °F
- 制冷剂 (类型 | 充注量)（英制）
- R134a | 9,922.33 oz.
- 冷凝水管理
- integrated condensate evaporation system with safety overflow
- IP防护等级
- IP 55
- NEMA 防护等级
- TYPE12
- 系统防护等级 根据 EN 60529 面向环境
- IP 24
- 外壳钣金
- electrostatically powder coated (200C)
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深) （英制）
- 60.63 in. | 19.1 in. | 8.58 in.
- ETIM - 分类
- EC000855
Technical Data
技术图纸
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")

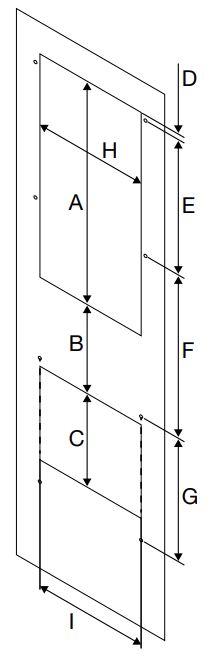

技术图纸

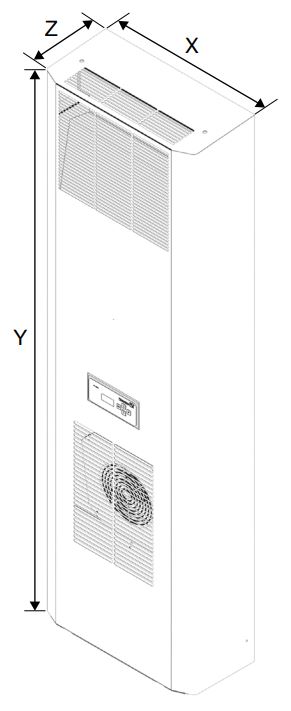

Dimensions
技术图纸
Dimensions

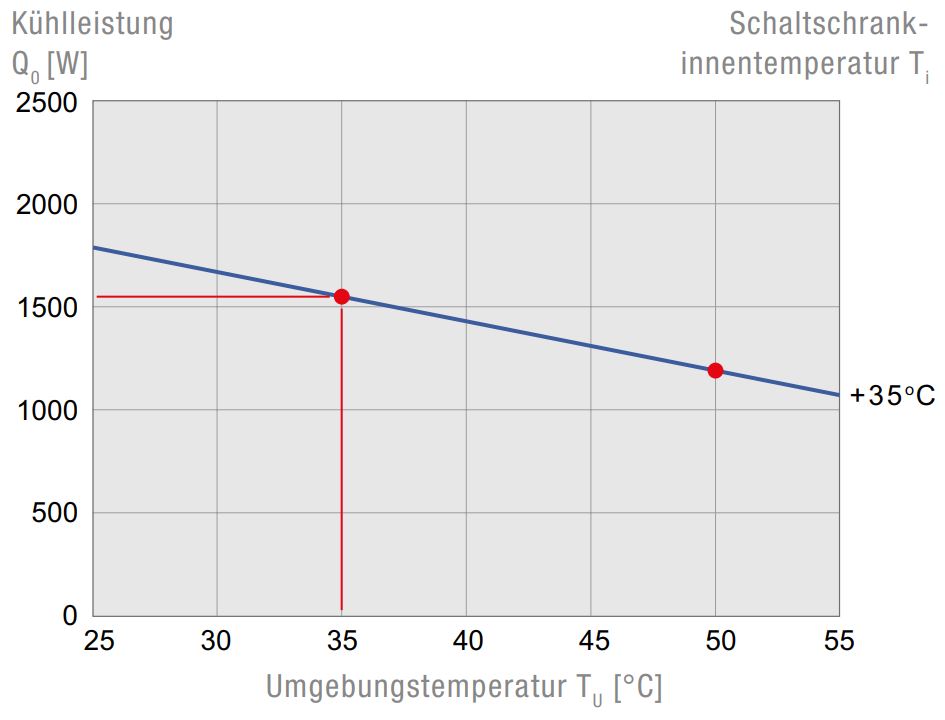

图表
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
![DTS 6301 400V 2~ SC 7035]( "DTS 6301 400V 2~ SC 7035")
图表
图表
配件
配件
Recommended Accessoires For DTS 6301 Side Mount Cooling Unit
配件
Recommended Accessoires For DTS 6301 Side Mount Cooling Unit
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| 3D-model_STEP_6201_6301 | German | ZIP | 5.49 MB | Download |
| UL_Certificate_DTx_6x01 | Englisch | 223.34 KB | Download | |
| Product_Sheet_DE_DTI_DTS_6301_GreenSeries | German | 540.7 KB | Download | |
| EAC_Certificate_Cooling_Units_Russian | Englisch | 1.57 MB | Download | |
| Cut-out_DXF_DTS_62_6301 | German | ZIP | 5.76 KB | Download |
| 3D-model_STEP_6201_6301 | Englisch | ZIP | 5.49 MB | Download |
| UL_Certificate_DTx_6x01 | German | 223.34 KB | Download | |
| Manual_DTx_62_6301_SC_400V_2 | Englisch | 18.62 MB | Download | |
| EAC_Certificate_Cooling_Units_Russian | German | 1.57 MB | Download | |
| Manual_DTx_62_6301_SC_400V_2 | German | 18.62 MB | Download | |
| Cut-out_DXF_DTS_62_6301 | Englisch | ZIP | 5.76 KB | Download |
| Product_Sheet_EN_DTI_DTS_6301_GreenSeries | Englisch | 540.23 KB | Download |
