DTS 6501 400V SC 7035
产品编号:
13889512055
Green 系列机柜空调具有极高的能效和维修便利性。此外，由于其采用现代化的设计，可方便集成到每个系统或装置中。 制冷剂的使用量大大减少，而且装置已通过 UL 60335 认证，可用于 2024 年以后的长期规划。 DTS 版本（门安装和侧面安装）的优点：
- 在机柜空间有限的情况下
- 可将冷空气输送到机柜中的重要部件
该系列产品的优点一览：
- 最高性能等级可达 4000 W
- 进气和排气口之间距离较大，可防止出现热点
- 集成式冷凝水蒸发
- 安装辅助边缘
- 预留使用 eCool-Plant 软件的接口
- 安装孔与其他冷却能力和冷却类型（如空气/水换热器 (PAI) 和空气/空气换热器 (PLL)）兼容，实现最大的规划自由度
- 便于操作所有部件，提高了维修便利性
技术数据
技术数据
- 额定电压 ±10 %
- AC 400 / 460 V 3~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷能力 W
- 2.500 W
- 制冷能力 根据 EN 14511 (A35/A50)
- 1.800 W
- 功率（A35/A35）
- 926 W | 1.140 W
- 电流 （A35/A35）
- 2,4 A | 2,4 A
- 启动电流 (A35/A35)
- 12 A | 13 A
- 能效比（EER）
- 2,7
- 无阻力内部风量（自由风量）
- 945 m3/h
- 无阻力风量 （自由风量）
- 1.175 m3/h
- 控制器
- ?????
- 熔断器类型
- gG | 4 A
- 连接方式
- ?????????
- 环境温度 °C
- +10 °C ... +55 °C
- 控制范围 （可调）
- +25 °C ... +45 °C
- 制冷剂 (类型 | 充注量)
- R134a | 700 g
- 冷凝水管理
- integrated condensate evaporation system with safety overflow
- IP防护等级
- IP 55
- NEMA 防护等级
- TYPE12
- 系统防护等级 根据 EN 60529 面向环境
- IP 24
- 外壳钣金
- electrostatically powder coated (200C)
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深)
- 1.548 mm | 485 mm | 372 mm
- ETIM - 分类
- EC000855
- 额定电压 ±10 %
- AC 400 / 460 V 3~
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 制冷量 根据 EN 14511 (A35/A35) (英制)
- 8,530 BTU/h
- 制冷量 根据 EN 14511 (A35/A50) (英制)
- 6,142 BTU/h
- 功率（A35/A35）（英制）
- 926 W | 1,140 W
- 电流 （A35/A35）（英制）
- 2.4 A | 2.4 A
- 启动电流 (A35/A35) （英制）
- 12 A | 13 A
- 能效比（EER）（英制）
- 2.7
- 无阻力内部风量（自由风量）（英制）
- 556 cfm
- 无阻力风量 （自由风量）（英制）
- 692 cfm
- 控制器
- ?????
- 熔断器类型
- gG | 4 A
- 连接方式
- ?????????
- 净重（英制）
- 158.76 lbs
- 环境温度范围（英制）
- +50 °F ... +131 °F
- 控制范围（可调）（英制）
- +77 °F ... +113 °F
- 制冷剂 (类型 | 充注量)（英制）
- R134a | 19,844.67 oz.
- 冷凝水管理
- integrated condensate evaporation system with safety overflow
- IP防护等级
- IP 55
- NEMA 防护等级
- TYPE12
- 系统防护等级 根据 EN 60529 面向环境
- IP 24
- 外壳钣金
- electrostatically powder coated (200C)
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深) （英制）
- 60.95 in. | 19.1 in. | 14.65 in.
- ETIM - 分类
- EC000855
Technical Data
技术图纸
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")

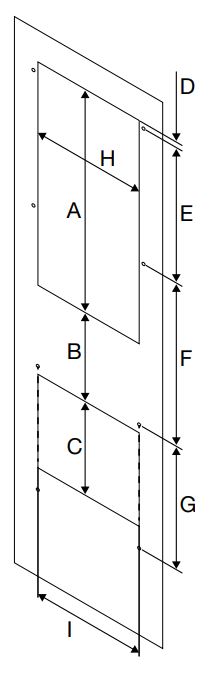

技术图纸

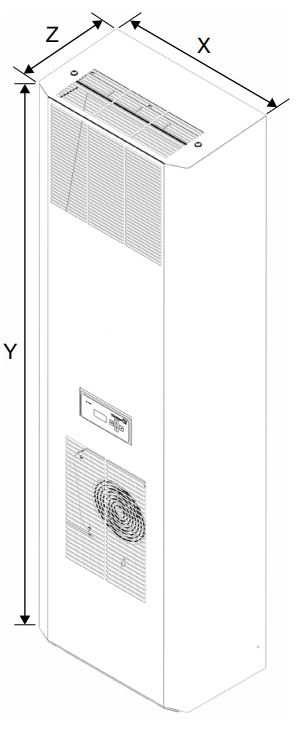

Dimensions
技术图纸
Dimensions

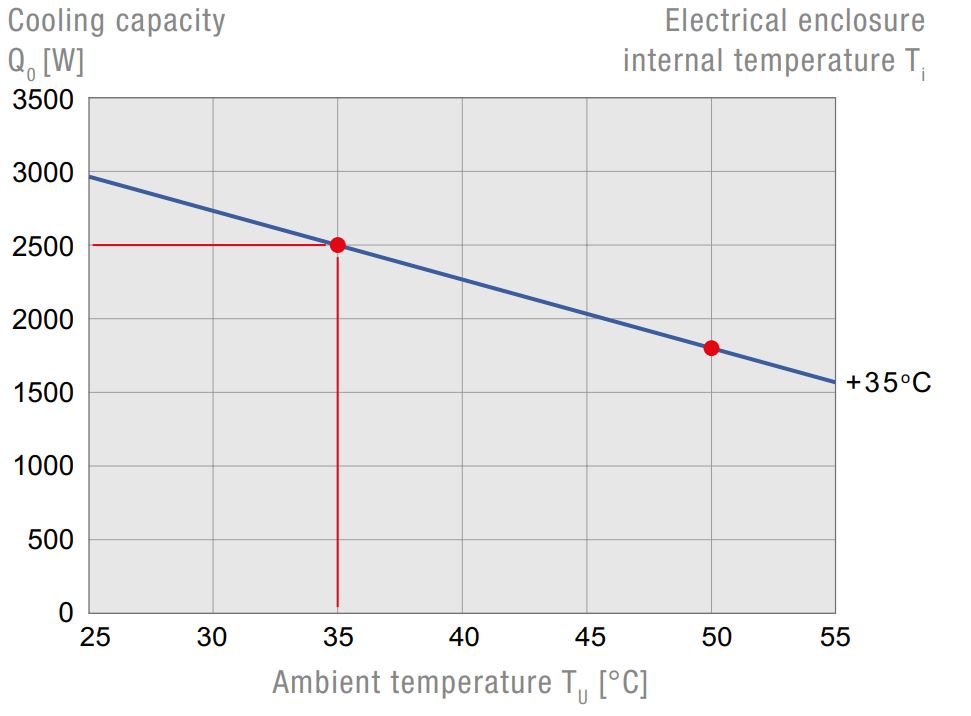

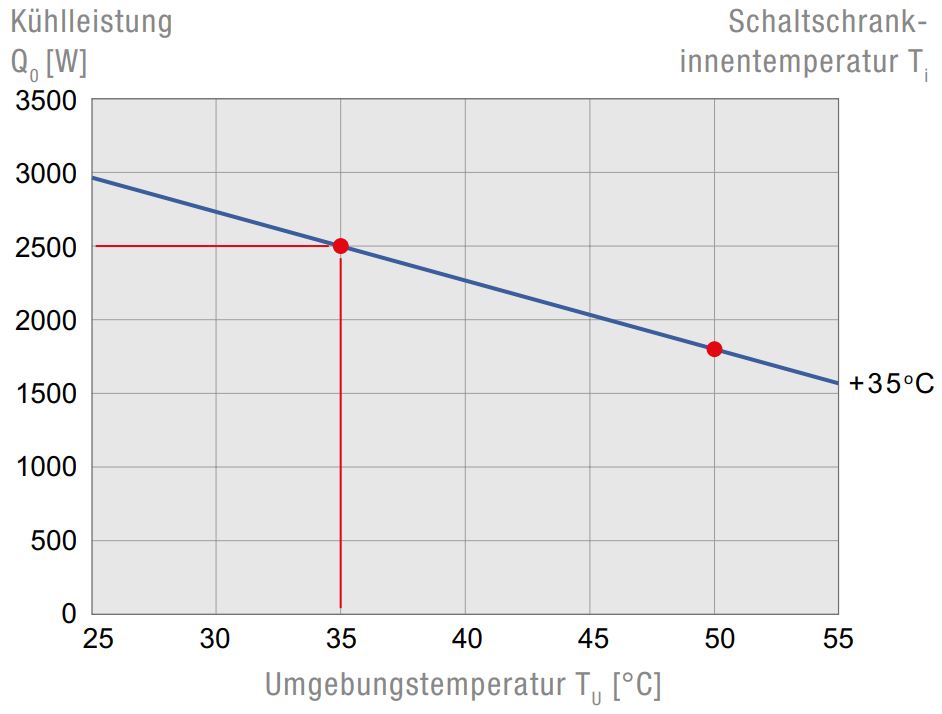

图表
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
![DTS 6501 400V SC 7035]( "DTS 6501 400V SC 7035")
图表
图表
配件
配件
Recommended Accessoires For DTS 6501 Side Mount Cooling Unit
配件
Recommended Accessoires For DTS 6501 Side Mount Cooling Unit
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| EAC_Certificate_Cooling_Units_Russian | German | 1.57 MB | Download | |
| EAC_Certificate_Cooling_Units_Russian | Englisch | 1.57 MB | Download | |
| UL_Certificate_DTx_6x01 | Englisch | 223.34 KB | Download | |
| Cut-out_DXF_DTS_64_6501 | German | ZIP | 5.77 KB | Download |
| Manual_DTx_64_6501_SC_400V | German | 20.86 MB | Download | |
| Product_Sheet_EN_DTI_DTS_6501_GreenSeries | Englisch | 558.1 KB | Download | |
| Product_Sheet_DE_DTI_DTS_6501_GreenSeries | German | 558.67 KB | Download | |
| 3D-model_STEP_6401_6501 | German | ZIP | 6.94 MB | Download |
| 3D-model_STEP_6401_6501 | Englisch | ZIP | 6.94 MB | Download |
| Cut-out_DXF_DTS_64_6501 | Englisch | ZIP | 5.77 KB | Download |
| UL_Certificate_DTx_6x01 | German | 223.34 KB | Download | |
| Manual_DTx_64_6501_SC_400V | Englisch | 20.86 MB | Download |
