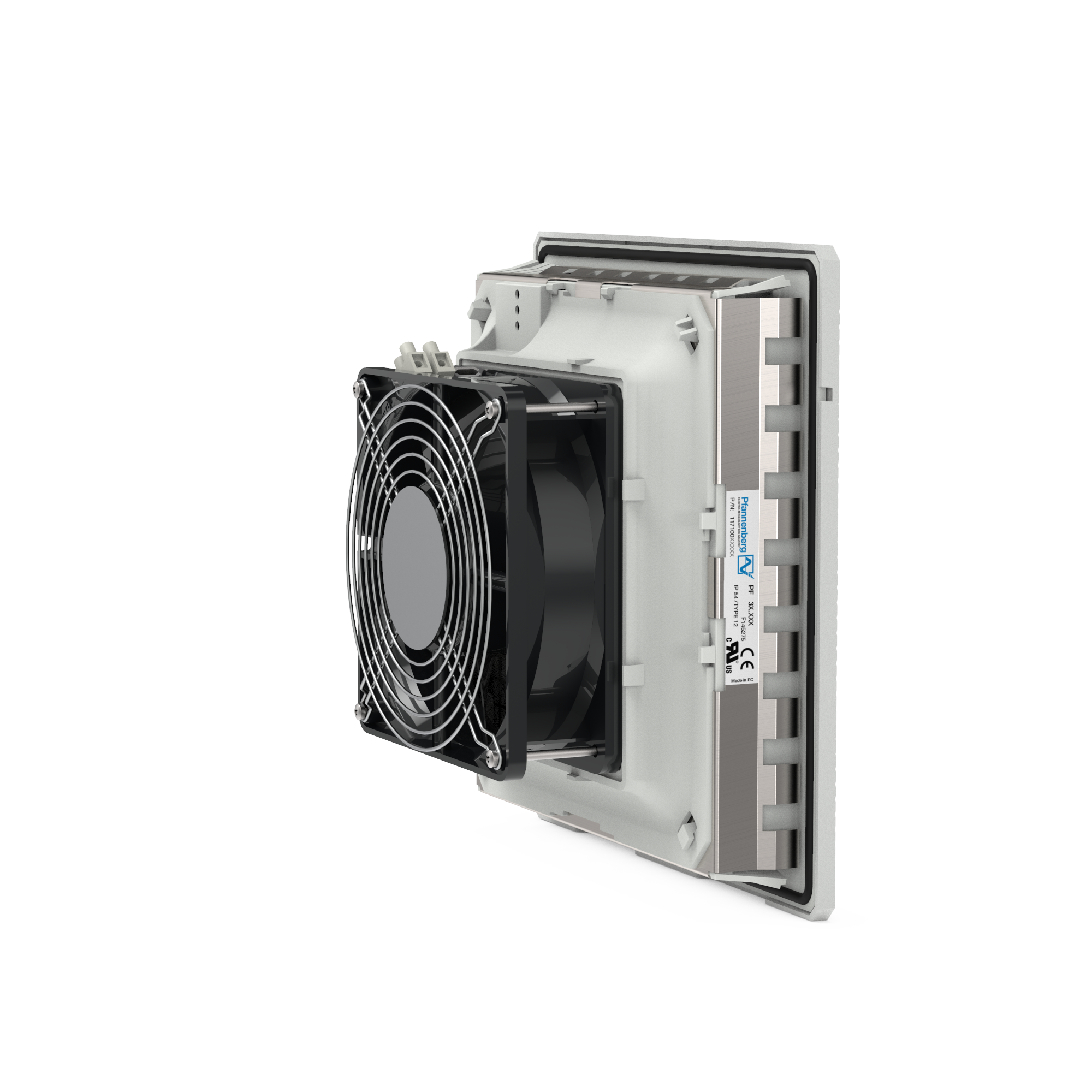

PF 32000 115V 55 UV 7035 EMC
产品编号:
11832153055
第四代百能堡过滤风扇是公司 60 年热管理经验的结晶。在环境温度低于目标内部温度时，使用过滤风扇是电控柜散热非常有效和兼具成本效益的方法。

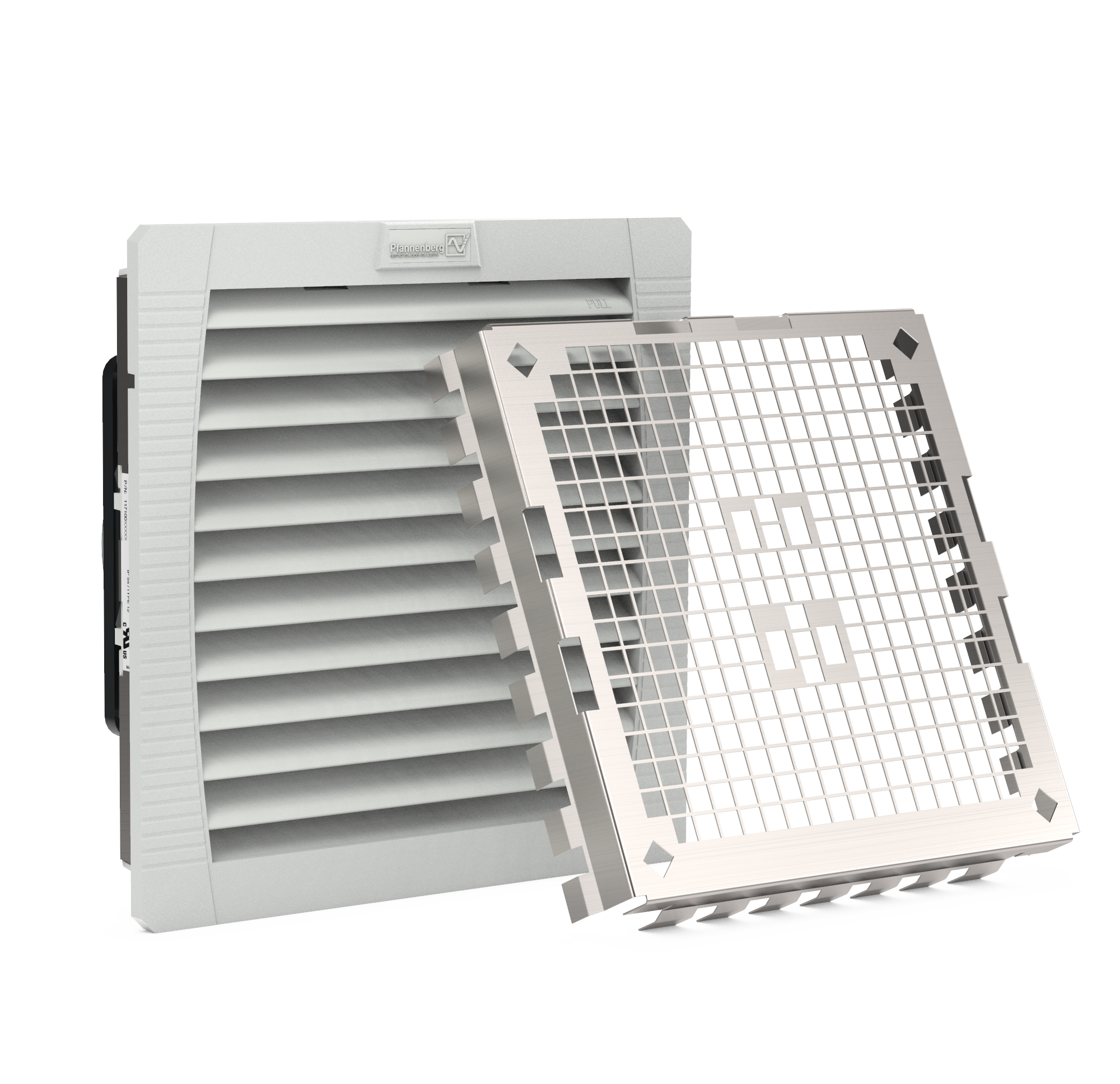

使用此具备成本效益、节能的散热解决方案时，电控柜外壳对电磁辐射的屏蔽效果会因安装孔而降低。使用电磁兼容过滤风扇时，该屏蔽通过金属栅格牢固封闭，使电磁辐射在进出之前被衰减。
该系列产品的优点一览：
- 在电磁场区域可靠使用（金属屏蔽）
- 体积小，能耗低，空气流量大（19 至 845 m3/h）。
- 气流衰减有限
- 久经考验的百能堡过滤风扇技术
- 安装：免工具 4 角紧固系统，可在数秒内完成安装，并确保牢固
- 环保，不使用金属化塑料
- 安装孔边缘无铍铜垫圈，可安全接触
- 使用泡沫密封和创新的 4 角紧固系统，提供更安全的 IP55 防护等级
- 采用优化的外罩，可在数秒内轻松更换过滤垫
- 扁平形状和中性设计，可完美集成于现有设备
- 30 MHz 时的衰减约为 71 dB
- 400 MHz 时的衰减约为 57 dB
- 认证：cURus、EAC
技术数据
技术数据
- 额定电压 ±10 %
- AC 115
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 自由风量 m³/h
- 100 m³/h | 110 m³/h
- 过滤后实际风量
- 64 m³/h
- 风机数量
- 1
- 功率
- 20 W | 20 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP55
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- sleeve bearing
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- yes
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]

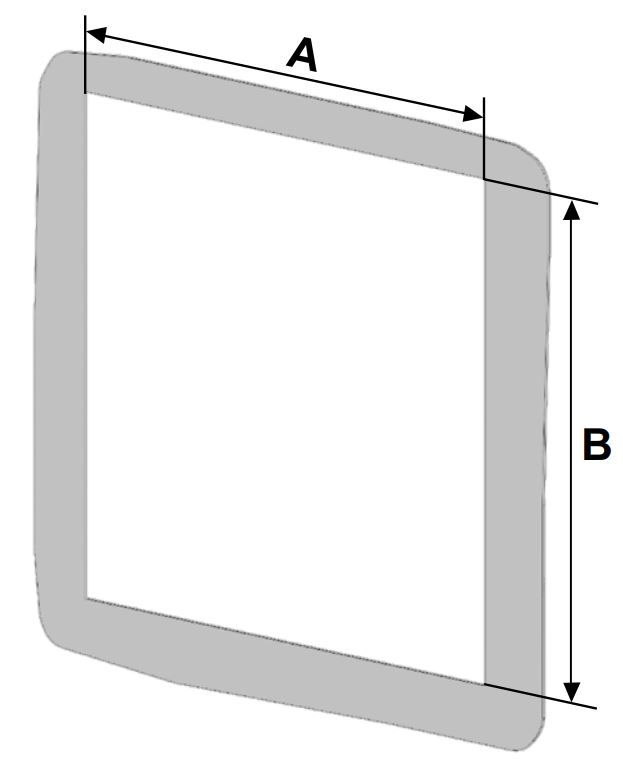

- 开孔尺寸 (高 | 宽) mm
- 178 mm | 178 mm
- 尺寸 (高 | 宽 | 深)
- 202 mm | 202 mm | 93 mm
- 宽度
- 202 mm
- 深度 （mm）
- 93 mm
- 高度
- 202 mm
- 安装深度 (mm)
- 87 mm
- 净重
- 0,96 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- AC 115
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 无阻力风量（英制）
- 59 cfm | 65 cfm
- 过滤器组合风量（英制）
- 38 cfm
- 风机数量
- 1
- 功率
- 20 W | 20 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- sleeve bearing
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- yes
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]
- 开孔尺寸 (高 | 宽) （英制）
- 7.01 in. | 7.01 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 7.95 in. | 7.95 in. | 3.66 in.
- 宽度（英制）
- 7.95 in.
- 深度 （英制）
- 3.66 in.
- 高度（英制）
- 7.95 in.
- 安装深度（英制）
- 3.43 in.
- 净重（英制）
- 2.12 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
Technical Data
技术图纸
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
技术图纸

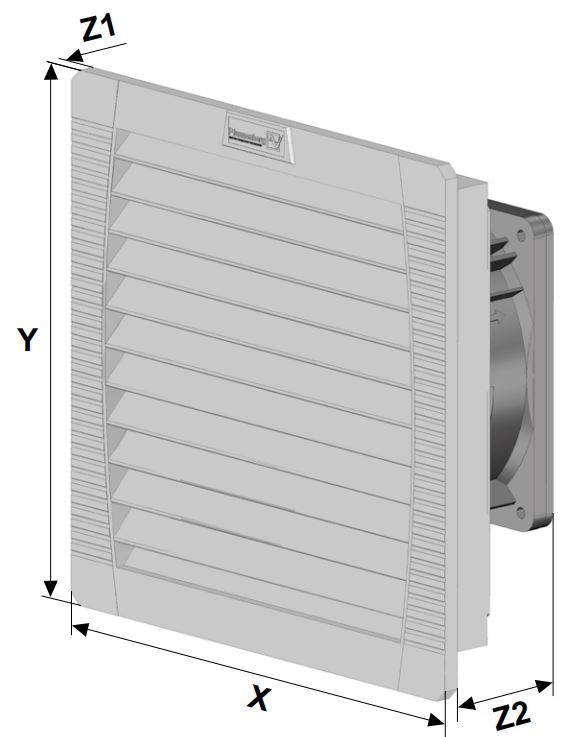

Dimensions
技术图纸
Dimensions

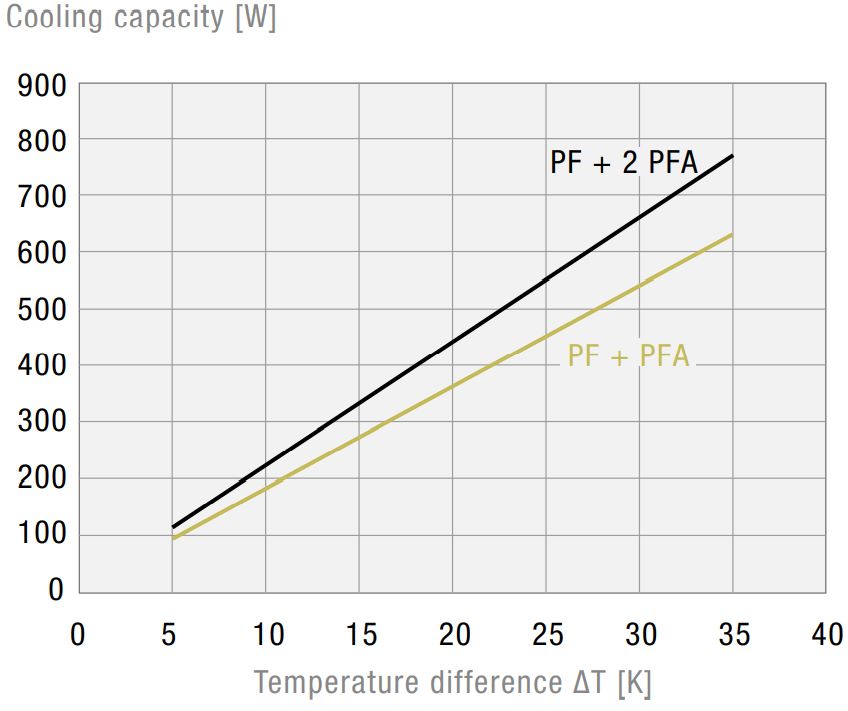

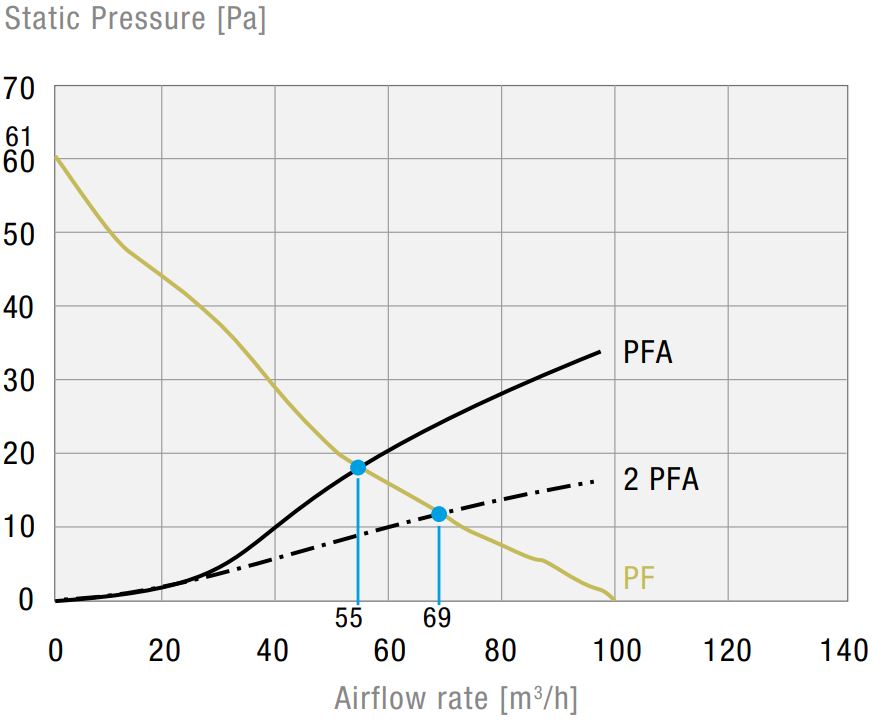

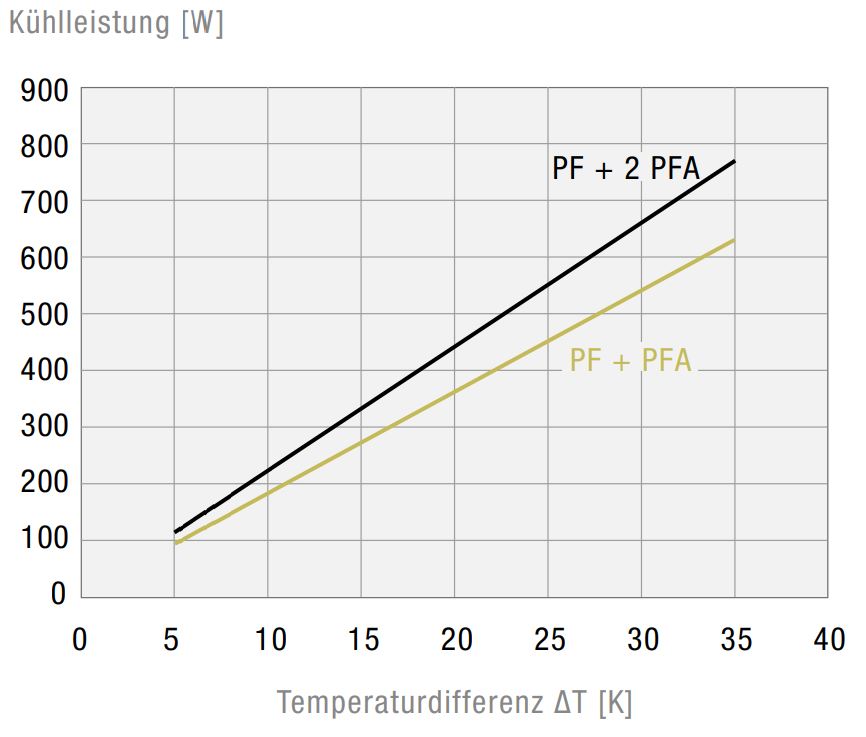

图表
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
![PF 32000 115V 55 UV 7035 EMC]( "PF 32000 115V 55 UV 7035 EMC")
图表
图表
配件
配件
Filtermats
配件
Filtermats
