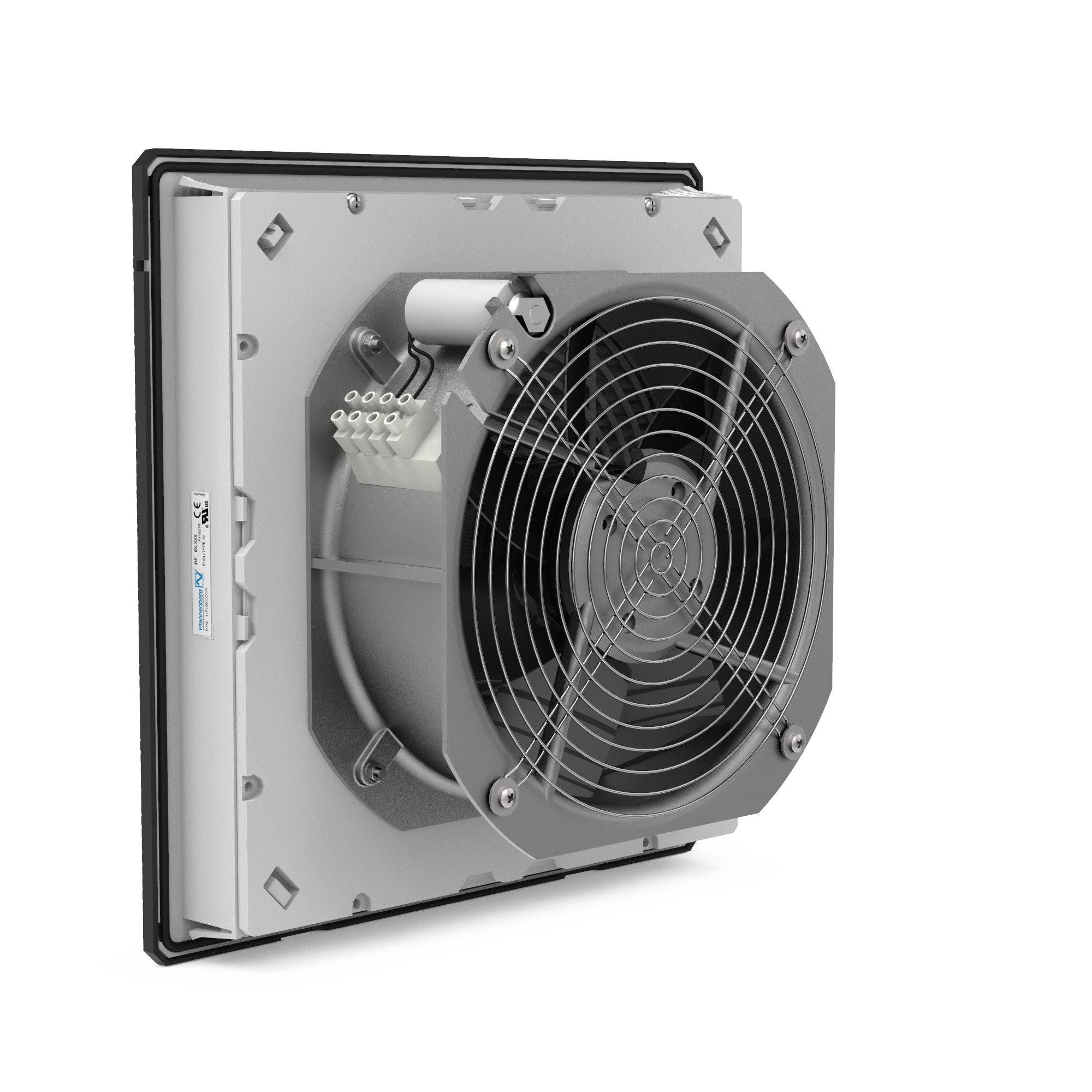

PF 65000 SL 230V 55 9011
产品编号:
11675107050
The outdoor filterfans of the 4th generation from Pfannenberg is the culmination of 60 years experience in thermal management. Using filterfans is the most efficient and cost-effective way to remove heat from the electrical cabinet at ambient temperatures below target internal.
The front cover of this product has the color RAL9011 (black).
The advantages of the series at a glance:
- High air flow (56-925 m3/h) in small packages with low energy consumption
- Uniquely high air flow due to optimized louvre design
- IP-55 protection by innovative filter mat technology optimal for outdoor use
- 3 times longer service time than IP54 filter
- These Filterfans have a higher resistance to UV rays
- Patented tool-free 4-corner fastening system enables installation in seconds
- Foam seal facilitates the installation
- The filter mat can be replaced easily and in seconds due to the optimized front cover
- Flat shape and neutral design make a perfect integration into existing machines possible
- The filterfans can be retrofitted in most applications because the mounting cut-outs are compatible
- Approvals: cURus, EAC, CAS
技术数据
技术数据
- 额定电压 ±10 %
- AC 230
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 自由风量 m³/h
- 500 m³/h | 550 m³/h
- 过滤后实际风量
- 345 m³/h | 423 m³/h
- 功率
- 64 W | 80 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP55
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- no
- 钣金颜色
- RAL 9011
- 开孔尺寸 (高 | 宽) mm
- 292 mm | 292 mm
- 尺寸 (高 | 宽 | 深)
- 320 mm | 320 mm | 131 mm
- 宽度
- 320 mm
- 深度 （mm）
- 131 mm
- 高度
- 320 mm
- 安装深度 (mm)
- 124 mm
- 净重
- 3,3 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- AC 230
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 无阻力风量（英制）
- 294 cfm | 324 cfm
- 过滤器组合风量（英制）
- 203 cfm | 249 cfm
- 功率
- 64 W | 80 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- no
- 钣金颜色
- RAL 9011
- 开孔尺寸 (高 | 宽) （英制）
- 11.5 in. | 11.5 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 12.6 in. | 12.6 in. | 5.16 in.
- 宽度（英制）
- 12.6 in.
- 深度 （英制）
- 5.16 in.
- 高度（英制）
- 12.6 in.
- 安装深度（英制）
- 4.88 in.
- 净重（英制）
- 7.28 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
Technical Data
技术图纸
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
技术图纸
Dimensions
技术图纸
Dimensions
图表
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
![PF 65000 SL 230V 55 9011]( "PF 65000 SL 230V 55 9011")
图表
图表
配件
配件
Filtermats
配件
Filtermats
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| CSA_Certificate_Filterfan | German | 183.75 KB | Download | |
| CSA_Certificate_Filterfan | Englisch | 183.75 KB | Download | |
| Product_Sheet_EN_PF_65000_SL | Englisch | 467.59 KB | Download | |
| Manual_PF_PFA_1x.000-6x.000 | Englisch | 2.21 MB | Download | |
| Manual_PF_PFA_1x.000-6x.000 | German | 2.21 MB | Download | |
| 3D-model_STEP_PF65000SL | Englisch | ZIP | 1.44 MB | Download |
| Product_Sheet_DE_PF_65000_SL | German | 462.68 KB | Download | |
| UL_Certificate_Filterfan | German | 183.64 KB | Download | |
| UR_Certificate_Filterfan | Englisch | 161.76 KB | Download | |
| UR_Certificate_Filterfan | German | 161.76 KB | Download | |
| UL_Certificate_Filterfan | Englisch | 183.64 KB | Download | |
| 3D-model_STEP_PF65000SL | German | ZIP | 1.44 MB | Download |
