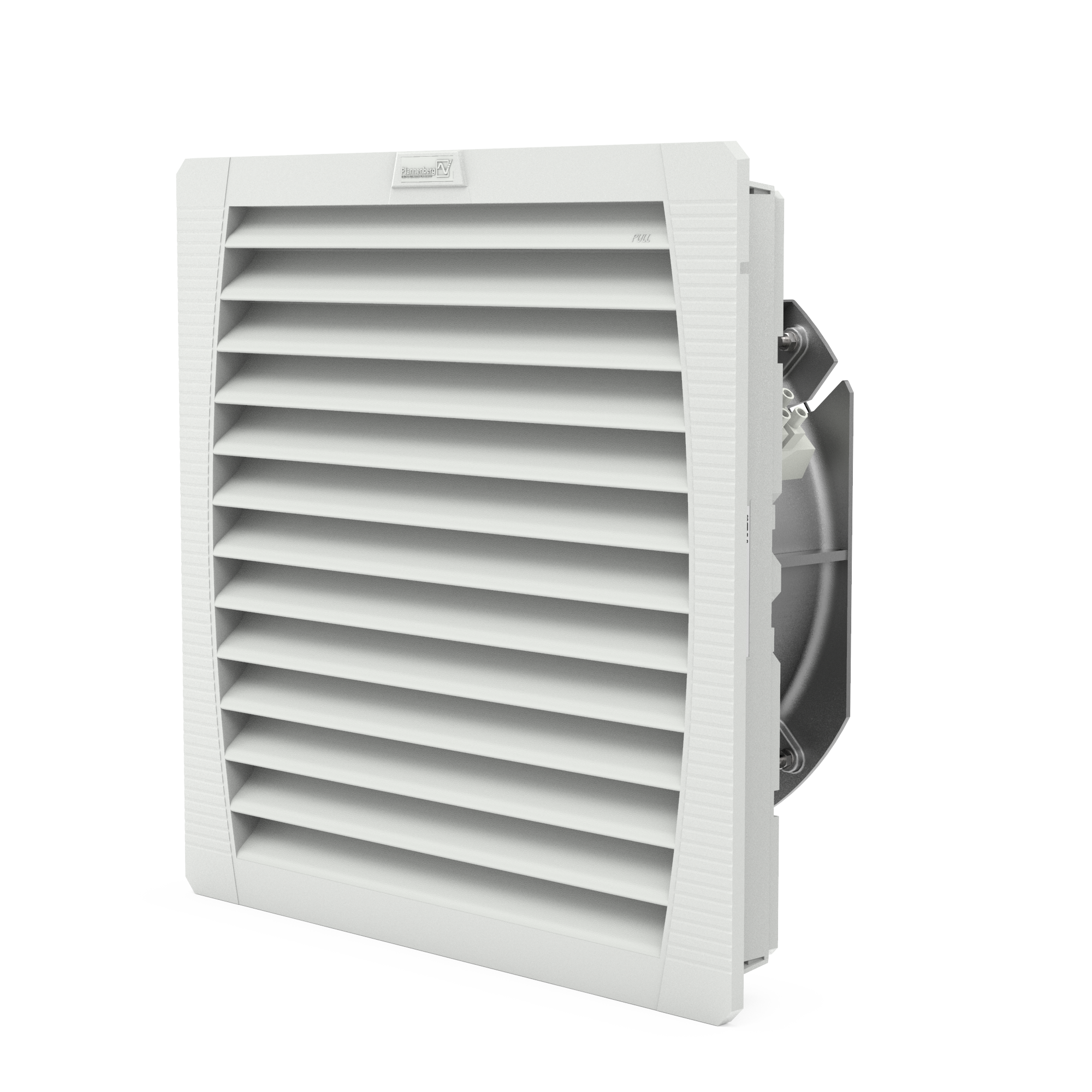

PF 65000 SL 230V 55 UV 7035
产品编号:
11675103055
第四代室外百能堡过滤风扇是公司 60 年热管理经验的结晶。在环境温度低于目标内部温度时，使用过滤风扇是电控柜散热非常有效和兼具成本效益的方法。
由于安装深度减小，此超薄版本可充分利用柜内空间。 该产品的外罩颜色为 RAL7035（浅灰色）。
该系列产品的优点一览：
- 体积小，能耗低，空气流量大（56 至 -925 m3/h）
- 优化百叶窗设计，独特的大风量
- 采用创新型过滤垫技术，防护等级达到 IP55，最适合室外应用
- 使用寿命三倍于 IP54 过滤器
- 这些过滤风扇具有较强的抗紫外线能力
- 免工具 4 角紧固系统，可在数秒内完成安装
- 泡沫密封，便于安装

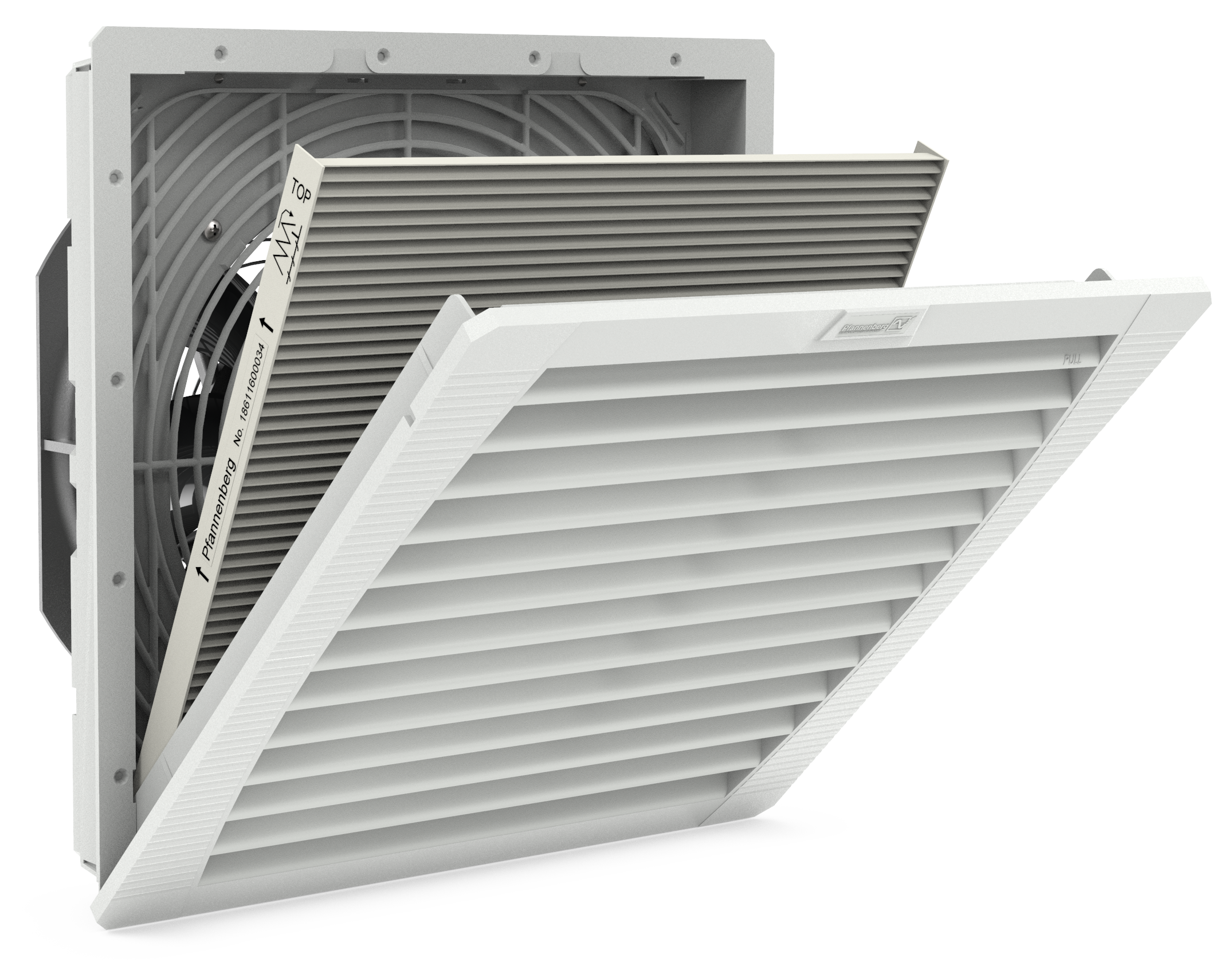

- 采用优化的外罩，可在数秒内轻松更换过滤垫
- 扁平形状和中性设计，可完美集成于现有设备
- 安装开孔兼容性好，在大多数应用中可替换现有过滤风扇
- 认证：cURus、CAS
技术数据
技术数据
- 额定电压 ±10 %
- AC 230
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 自由风量 m³/h
- 500 m³/h | 550 m³/h
- 过滤后实际风量
- 345 m³/h | 423 m³/h
- 风机数量
- 1
- 功率
- 64 W | 80 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP55
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]
- 开孔尺寸 (高 | 宽) mm
- 292 mm | 292 mm
- 尺寸 (高 | 宽 | 深)
- 320 mm | 320 mm | 131 mm
- 宽度
- 320 mm
- 深度 （mm）
- 131 mm
- 高度
- 320 mm
- 安装深度 (mm)
- 124 mm
- 净重
- 3,3 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- AC 230
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 无阻力风量（英制）
- 294 cfm | 324 cfm
- 过滤器组合风量（英制）
- 203 cfm | 249 cfm
- 风机数量
- 1
- 功率
- 64 W | 80 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- fluted filter
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- yes
- 钣金颜色
- [RAL 7035]
- 开孔尺寸 (高 | 宽) （英制）
- 11.5 in. | 11.5 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 12.6 in. | 12.6 in. | 5.16 in.
- 宽度（英制）
- 12.6 in.
- 深度 （英制）
- 5.16 in.
- 高度（英制）
- 12.6 in.
- 安装深度（英制）
- 4.88 in.
- 净重（英制）
- 7.28 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
Technical Data
技术图纸
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
技术图纸

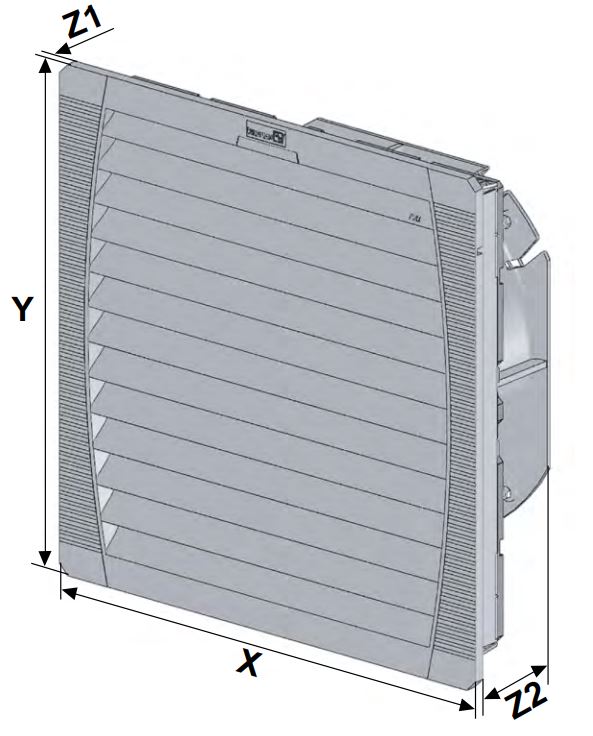

Dimensions
技术图纸
Dimensions

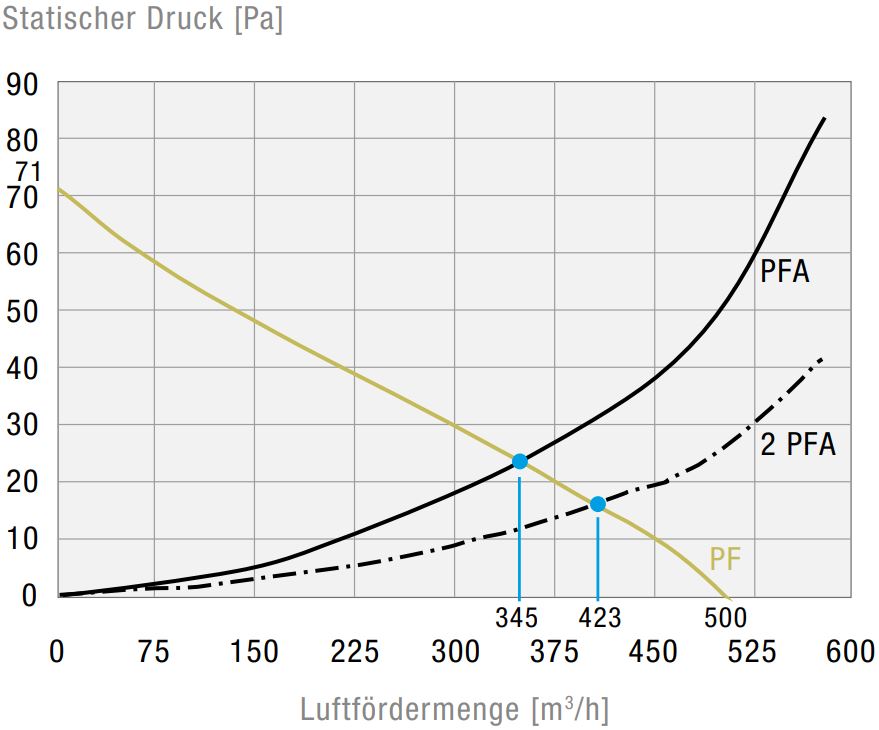

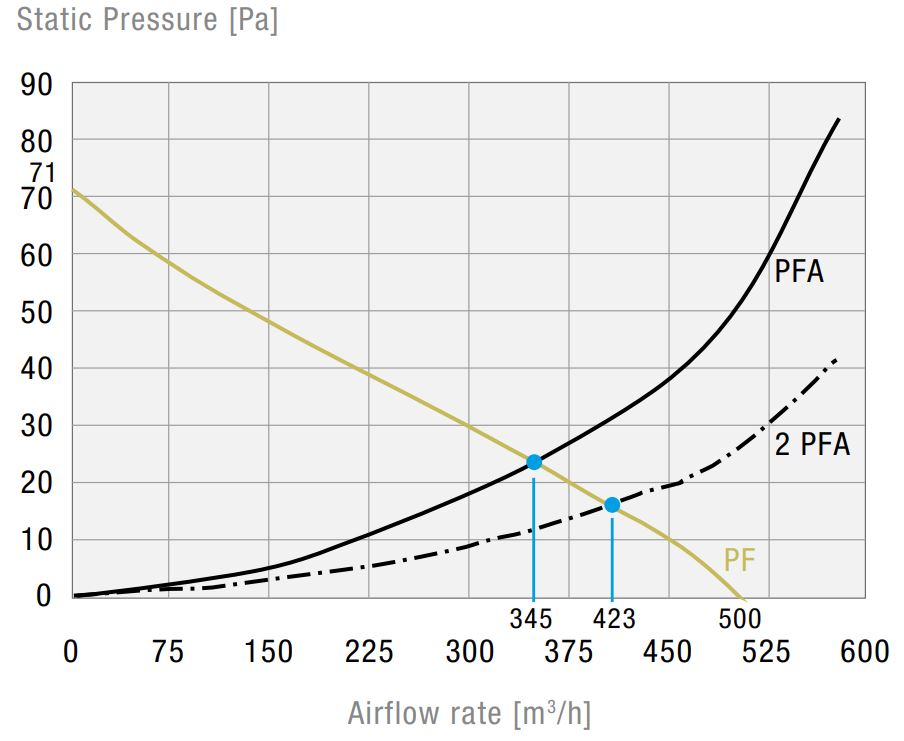

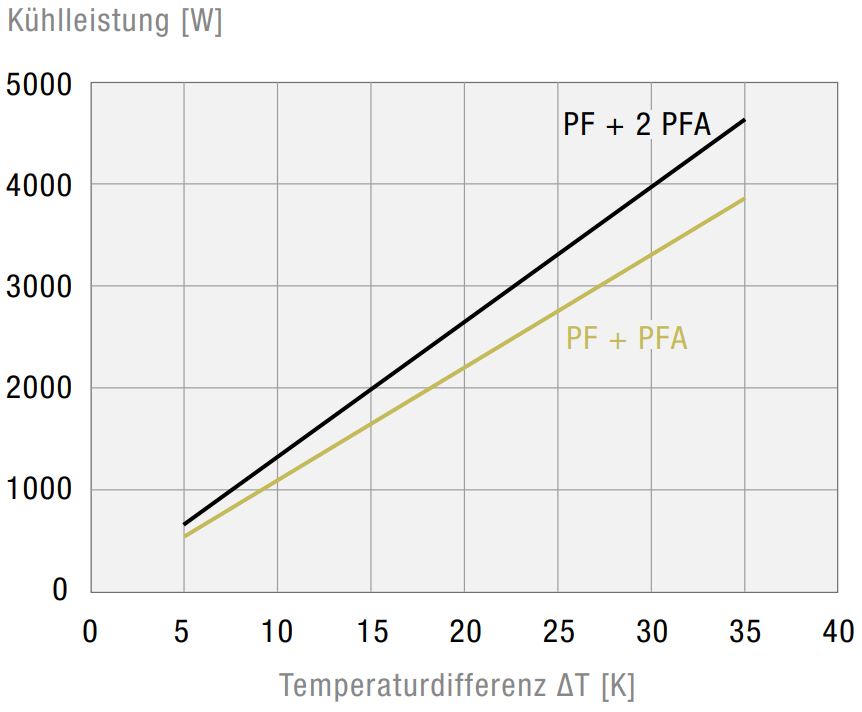

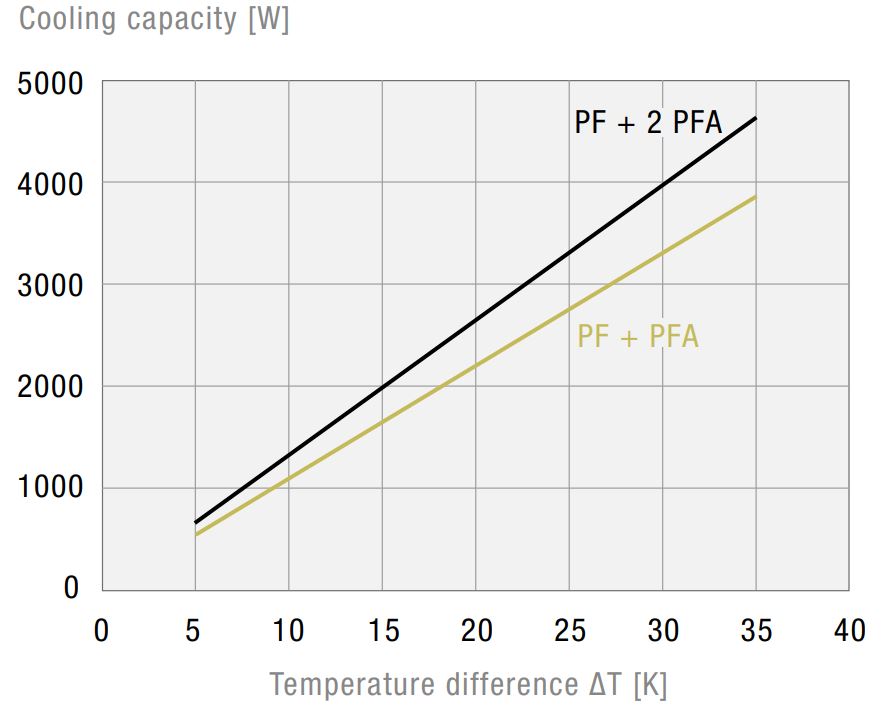

图表
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
![PF 65000 SL 230V 55 UV 7035]( "PF 65000 SL 230V 55 UV 7035")
图表
图表
配件
配件

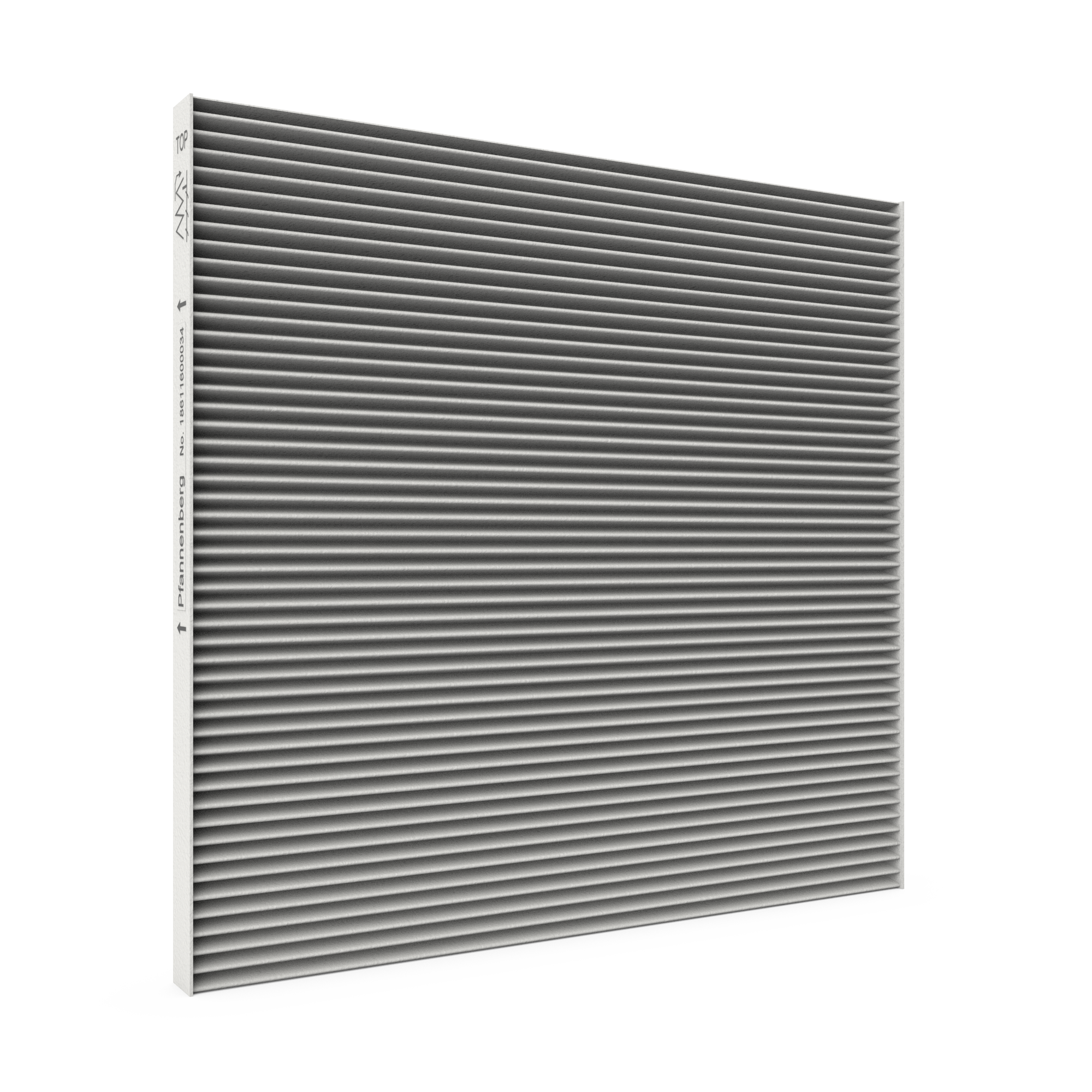

Filtermats
配件
Filtermats
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Manual_PF_PFA_1x.000-6x.000 | Englisch | 2.21 MB | Download | |
| UL_Certificate_Filterfan | German | 183.64 KB | Download | |
| CSA_Certificate_Filterfan | Englisch | 183.75 KB | Download | |
| UR_Certificate_Filterfan | German | 161.76 KB | Download | |
| 3D-model_STEP_PF65000SL | Englisch | ZIP | 1.44 MB | Download |
| CSA_Certificate_Filterfan | German | 183.75 KB | Download | |
| Product_Sheet_DE_PF_65000_SL | German | 462.68 KB | Download | |
| UL_Certificate_Filterfan | Englisch | 183.64 KB | Download | |
| Manual_PF_PFA_1x.000-6x.000 | German | 2.21 MB | Download | |
| 3D-model_STEP_PF65000SL | German | ZIP | 1.44 MB | Download |
| Product_Sheet_EN_PF_65000_SL | Englisch | 467.59 KB | Download | |
| UR_Certificate_Filterfan | Englisch | 161.76 KB | Download |
