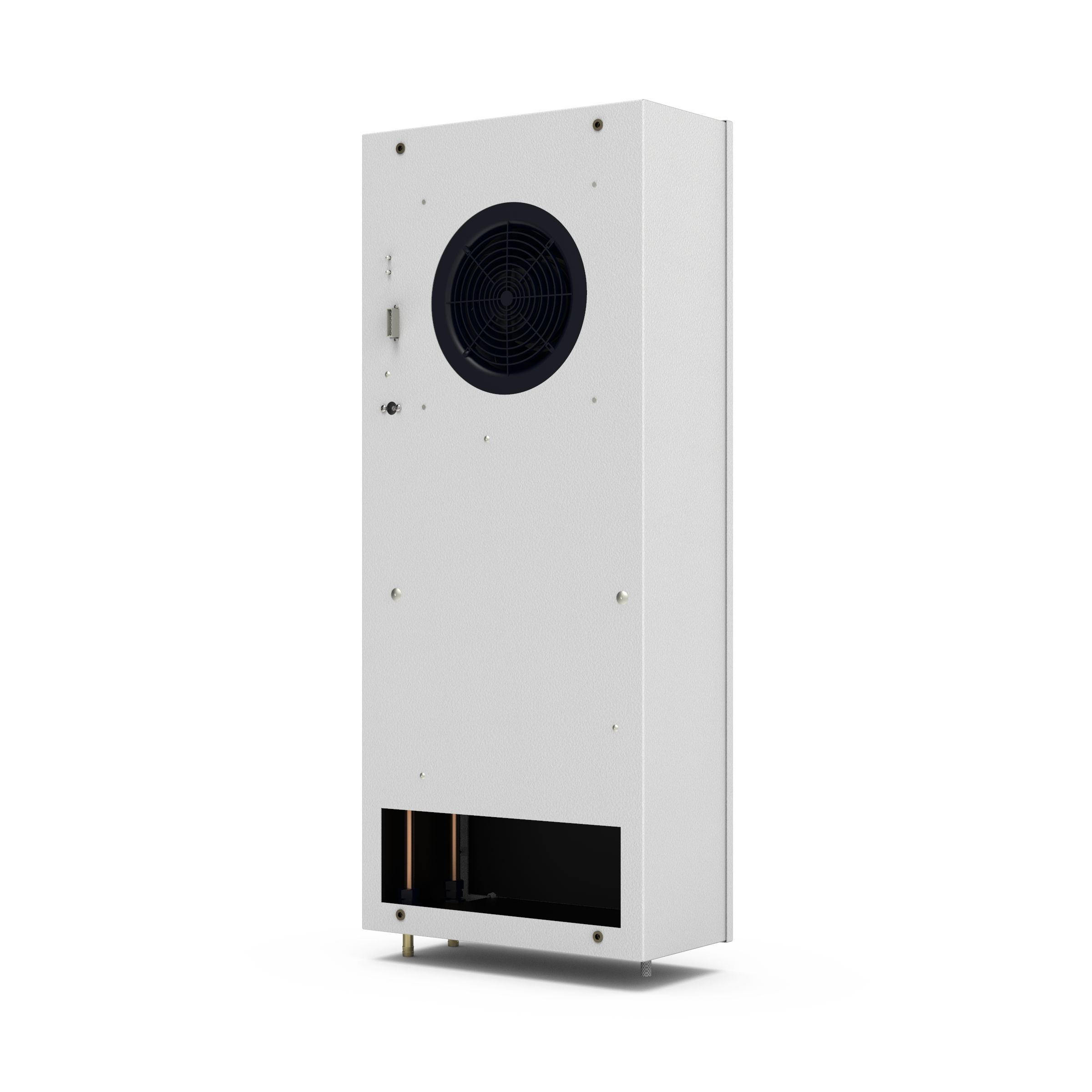

PWS 7332 115V NV 7035
产品编号:
12053017055
百能堡空气/水换热器特别适用于环境温度较高或空气特别油腻或具有腐蚀性的场合。运行免维护，噪声排放极低。适用于机器或生产工艺需要使用调温水冷却且已经提供水的理想场合。 该系列产品的优点一览：
- 与液冷机组兼容
- 可集成于现有冷却回路中
- 集成式温控器和电磁阀，可实现高效节能的温控
- 高风量和散热能力
- 产生的功率损耗都不会散发到室内
- 带报警触点的集成式温度监控
- 适用于恶劣的环境条件
- 不受安装场所环境温度的影响
- 设计紧凑
- 密封无需对安装孔进行复杂的重新加工
- 免维护
技术数据
技术数据
- 额定电压 ±10 %
- AC 115 V1~
- 制冷能力 W @l/h
- 3150 W @ 200 l/h
- 功率（W10/A35）
- 453 W
- 电流 （W10/A35）
- 3,8 A
- 启动电流 (W10/A35)
- 8,62 A
- 熔断器类型
- gG | 6 A
- 连接方式（电气）
- spring-type terminal included with plug
- 连接方式（流体）
- 13 mm Hose Nozzle, Other Connectors On Request
- 净重
- 23 kg
- 环境温度 °C
- +1 °C ... +70 °C
- 控制范围 （可调）
- +8 °C ... +50 °C
- 进水温度
- > +1 °C ... +35 °C
- 允许运行压力
- max. 10 bar
- 冷凝水管理
- condensate drain
- 系统防护等级 根据 EN 60529 面向机柜
- IP 55
- 外壳钣金
- Galvanised Steel, Electrostatically Powder Coated (200C)
- 换热器类型
- copper pipe with aluminium fins
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深)
- 950 mm | 400 mm | 190 mm
- UL-文件号
- SA33060
- ETIM - 分类
- EC002515
- 额定电压 ±10 %
- AC 115 V1~
- 制冷量@流量 （W10/A35）（英制）
- 10748 BTU @ 200 l/h
- 功率（W10/A35）（英制）
- 453 W
- 电流 （W10/A35）（英制）
- 3.8 A
- 启动电流 (W10/A35) (英制)
- 8.62 A
- 熔断器类型
- gG | 6 A
- 连接方式（电气）
- spring-type terminal included with plug
- 连接方式（流体）
- 13 mm Hose Nozzle, Other Connectors On Request
- 净重（英制）
- 51 lbs
- 环境温度范围（英制）
- +34 °F ... +158 °F
- 控制范围（可调）（英制）
- +46 °F ... +122 °F
- 进水温度（英制）
- > +34 °F ... +95 °F
- 允许运行压力（英制）
- max. 145 psi
- 冷凝水管理
- condensate drain
- 系统防护等级 根据 EN 60529 面向机柜
- IP 55
- 外壳钣金
- Galvanised Steel, Electrostatically Powder Coated (200C)
- 换热器类型
- copper pipe with aluminium fins
- 钣金颜色
- RAL 7035
- 安装位置
- ????
- 尺寸 (高 | 宽 | 深) （英制）
- 37.4 in. | 15.7 in. | 7.5 in.
- UL-文件号
- SA33060
- ETIM - 分类
- EC002515
Technical Data
技术图纸
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")

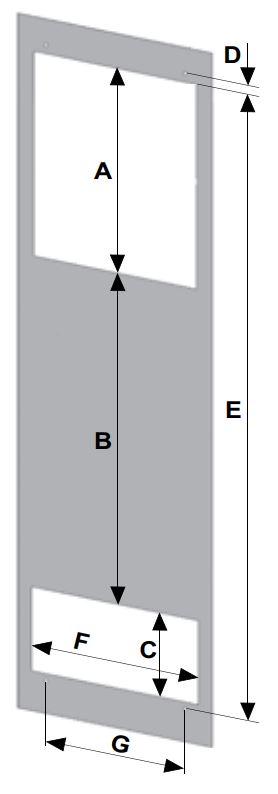

技术图纸

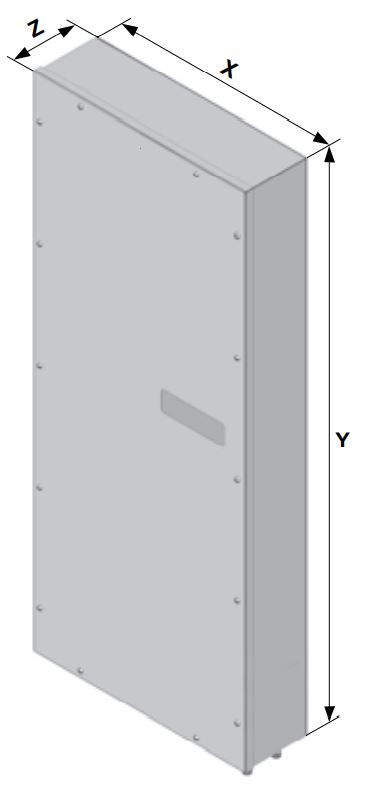

Dimensions
技术图纸
Dimensions

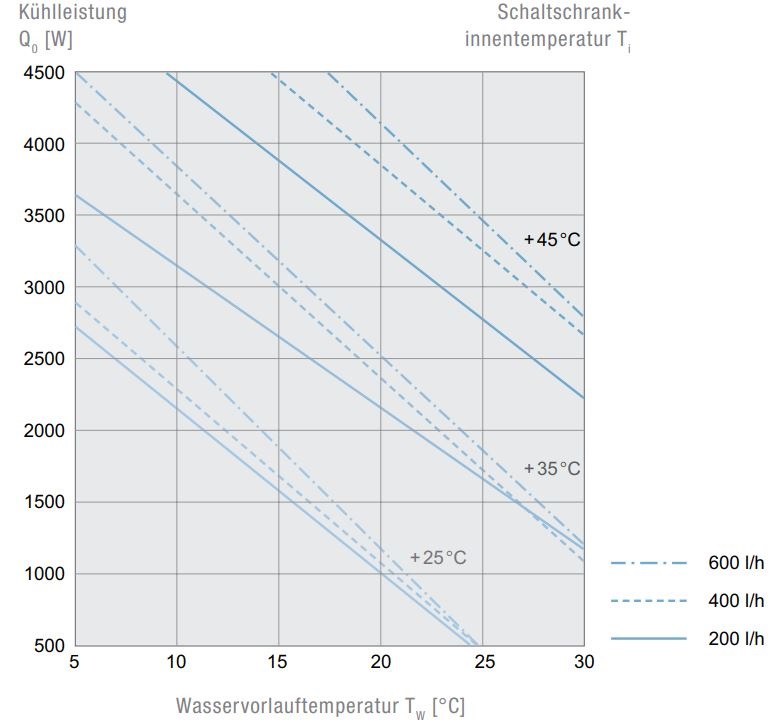

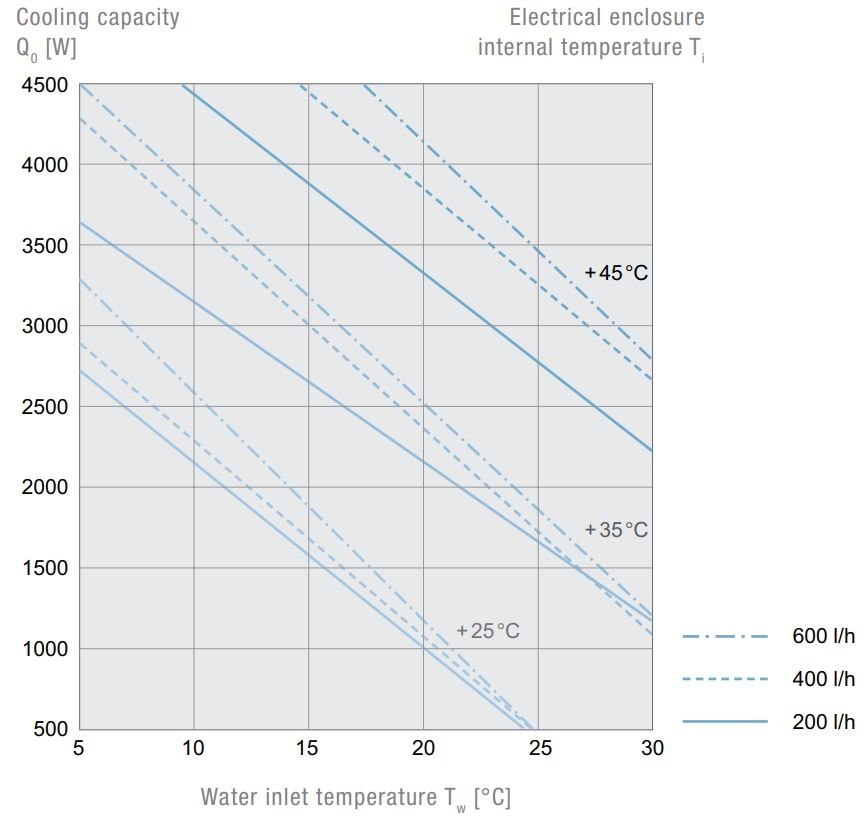

图表
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
![PWS 7332 115V NV 7035]( "PWS 7332 115V NV 7035")
图表
图表
