技术数据


Technical Data
额定电压 ±10 %
AC 400 / 460 V 3~
额定频率 ±1 %
50 Hz | 60 Hz
制冷能力 kW
30,6 kW | 36,7 kW
流量(泵)
82 l/min
水泵压力
2,5 bar
流体介质
water/glycol - 80/20
流体介质温度
+13 °C ... +30 °C
设定精度
±2 K
制冷剂 (类型 | 充注量)
R407C | 3 kg
最大功率
17 kW | 21,3 KW
最大电流
30,5 A | 32 A
启动电流
126 A | 132 A
控制电压
24V AC
熔断器类型
gG | 40A A
外部循环风量
12.000 m3/h | 16.000 m3/h
水箱容积
200 l
管路连接
1 1/2 inch
噪声等级 根据 EN ISO 3741(50Hz)
71 dB(A)
噪声等级 根据 EN ISO 3741
71 dB(A)
净重
480 kg
系统防护等级 根据 EN 60529 (电控箱)
IP 54
钣金颜色
RAL 7035
尺寸 (高 | 宽 | 深)
1.410 mm | 1.680 mm | 790 mm
深度 (mm)
790 mm
宽度
1.680 mm
高度
1.410 mm
ETIM - 分类
EC002516
额定电压 ±10 %
AC 400 / 460 V 3~
额定频率 ±1 %
50 Hz | 60 Hz
制冷量 含水泵 (W18/A32)(英制)
104,412 BTU/h | 125,226 BTU/h
流量(泵)(英制)
21.7 gpm
水泵压力(英制)
36.3 psi
流体介质
water/glycol - 80/20
流体出口温度范围(英制)
+55 °F ... +86 °F
设定精度
±2 K
制冷剂 (类型 | 充注量)(英制)
R407C | 106 oz.
最大功率
17 kW | 21,3 KW
最大电流
30,5 A | 32 A
启动电流 (英制)
126 A | 132 A
控制电压
24V AC
熔断器类型
gG | 40A A
外部循环风量 (英制)
7,063 cfm | 9,418 cfm
水箱容积(英制)
53 gal
管路连接
1 1/2 inch
噪声等级 根据 EN ISO 3741(50Hz)
71 dB(A)
噪声等级 根据 EN ISO 3741
71 dB(A)
净重(英制)
957 lbs
钣金颜色
RAL 7035
尺寸 (高 | 宽 | 深) (英制)
55.5 in. | 66.1 in. | 31.1 in.
深度 (英制)
31.1 in.
宽度(英制)
66.1 in.
高度(英制)
55.5 in.
ETIM - 分类
EC002516

技术图纸

Dimensions

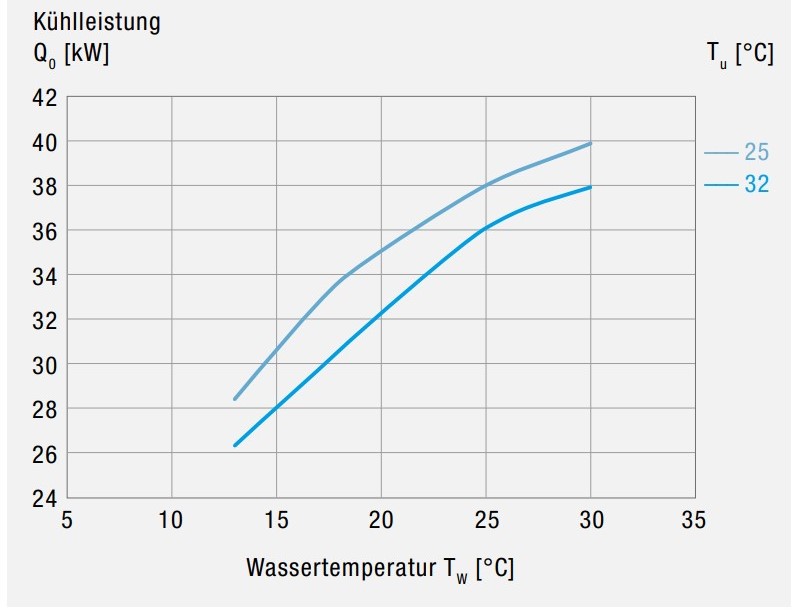

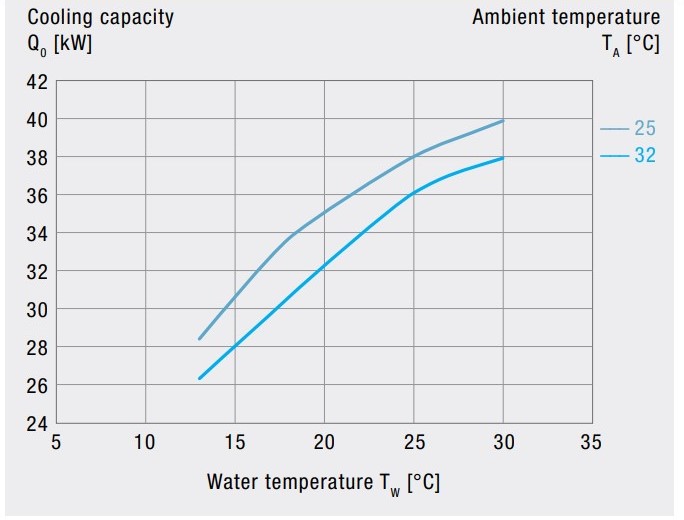

图表
