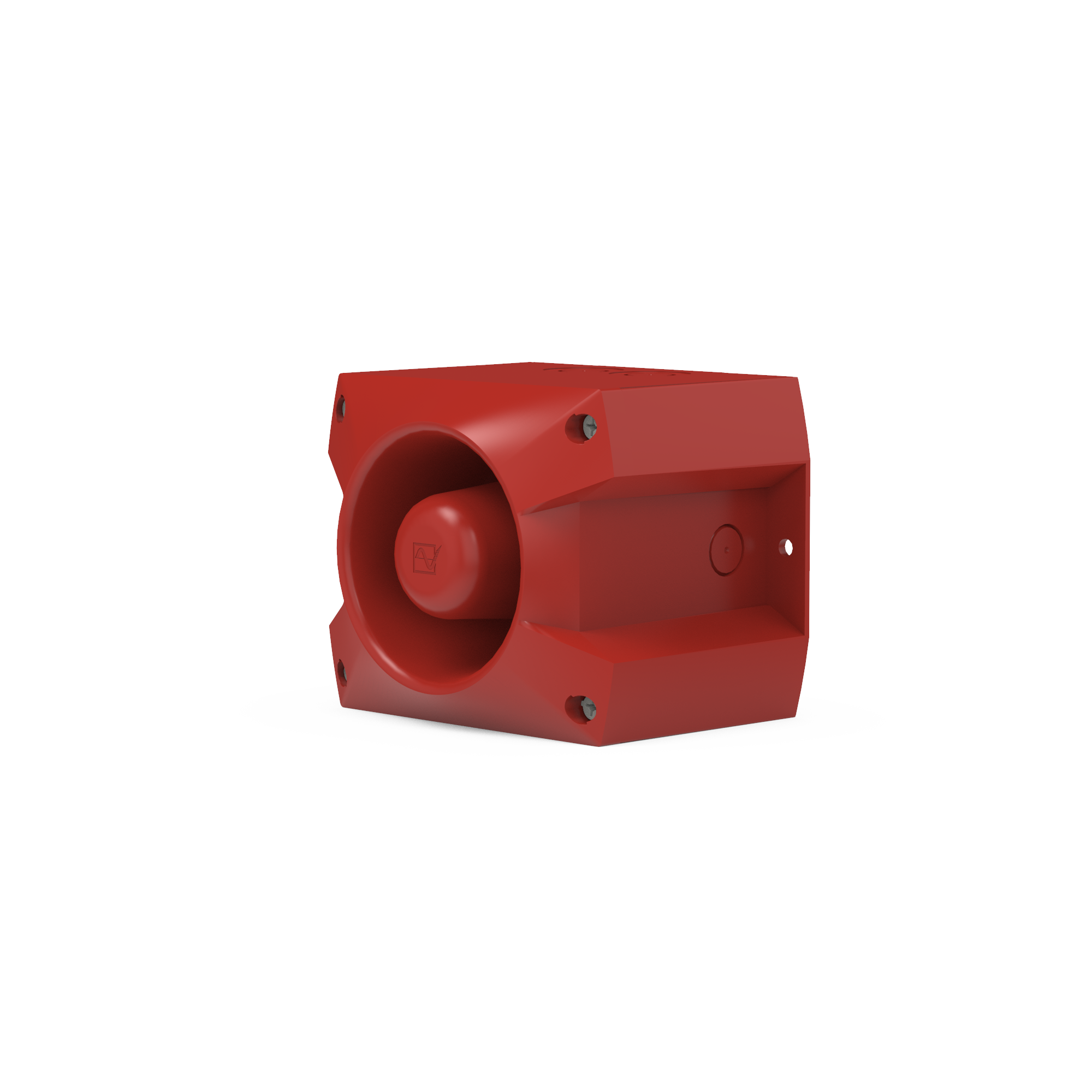

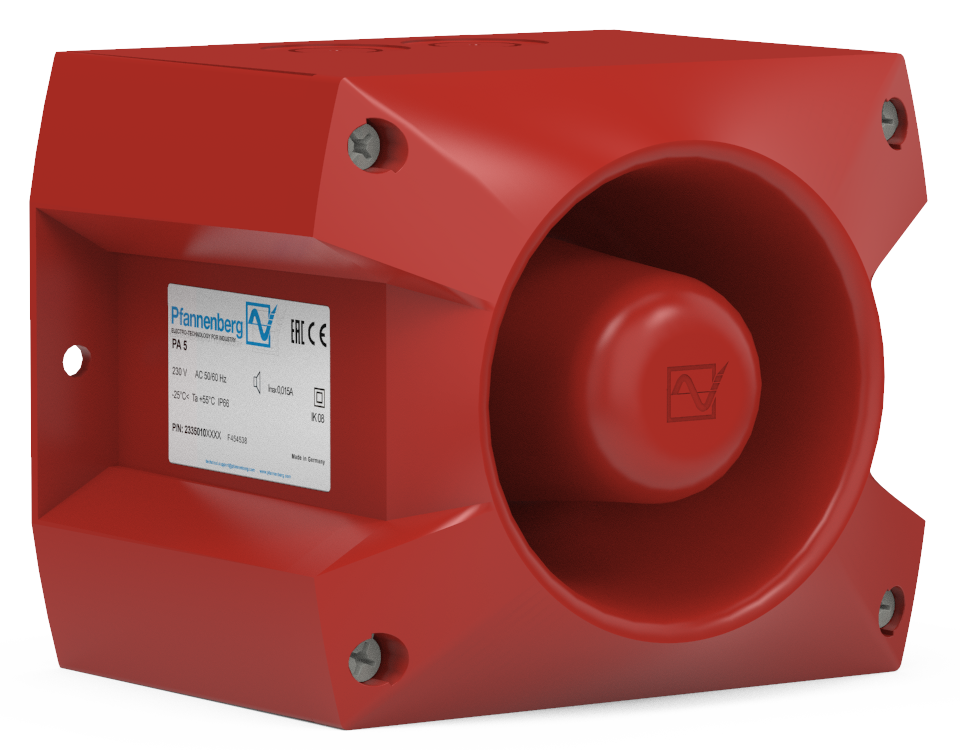

PA 5 10-57DC
产品编号:
23350630000
警报器频率范围极宽，低音比例高，对门板或墙壁等障碍物具有极强的穿透力。可在走廊发出警报，因此不必在每个房间都安装警报器。 可选择 64 种基本音调，已存储 80 种音调，这意味着已有适用于所有应用领域和国家的音调（无需特殊装置）。 另外还可以从外部选择 3 种音调。只需一台设备就能发出不同的音调。 安全安装 - 仅装配好的底座上有电触点。导线可根据“接线盒”原理进行连接。安装时无需他人辅助（设备-螺丝刀-编织层）。夹紧装置上无张力/压力，不会“压伤”线缆。 IK 08 防撞击外壳。IP66 - 锁紧元件不在密封区域（IP）内，不会影响 IP 防护等级。 安装方式：面板安装和表面安装均可。 永久密封和锁紧元件 尺寸：长 x 宽 x 高132 x 163.4 x 135 mm 工作温度：-40C 至 + 55C 10 年质保 认证（取决于电压或选件）EN54-3 | VdS | UL | EAC | GL | MED
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 18,1 m | 14 m | 14 m
- 信号覆盖宽度 m
- 14 m
- 信号覆盖长度 m
- 18,1 m
- 信号覆盖高度m
- 14 m
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-57 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流
- 0,08 A
- 最大声音 dB(A)
- 107 dB(A)
- 声强衰减等级
- max. -12 dB
- 报警音调数量
- 80
- 外部可选音调数量
- 4
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 5x M20 knock-outs on side, 1 knock-out on back
- 接线端子
- 0.14 - 2.5mm² fine stranded, AWG24 - AWG 14
- 尺寸 (高 | 宽 | 深)
- 135 mm | 165 mm | 132 mm
- 净重
- 0,64 kg
- ETIM - 分类
- EC001354
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 59.38 ft. | 45.94 ft. | 45.94 ft.
- 信号覆盖宽度 （英制）
- 45.94 ft.
- 信号覆盖长度（英制）
- 59.38 ft.
- 信号覆盖高度（英制）
- 45.94 ft.
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-57 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.08 A
- 最大声音 dB(A)
- 107 dB(A)
- 声强衰减等级
- max. -12 dB
- 报警音调数量
- 80
- 外部可选音调数量
- 4
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 5x M20 knock-outs on side, 1 knock-out on back
- 接线端子
- 0.14 - 2.5mm² fine stranded, AWG24 - AWG 14
- 尺寸 (高 | 宽 | 深) （英制）
- 5.31 in. | 6.5 in. | 5.2 in.
- 净重（英制）
- 1.42 lbs
- ETIM - 分类
- EC001354
Technical Data

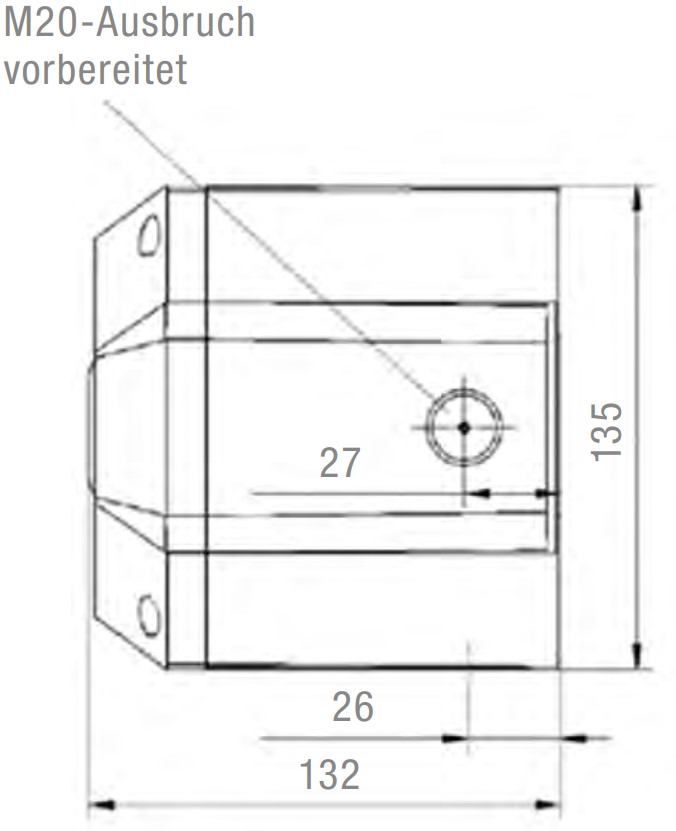

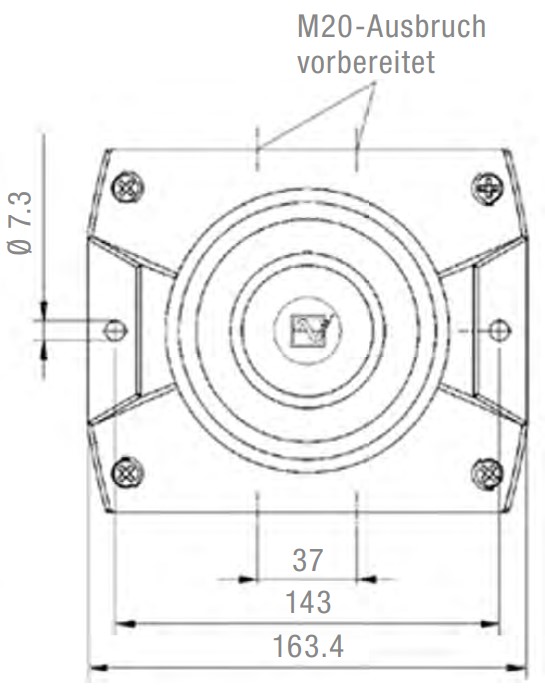

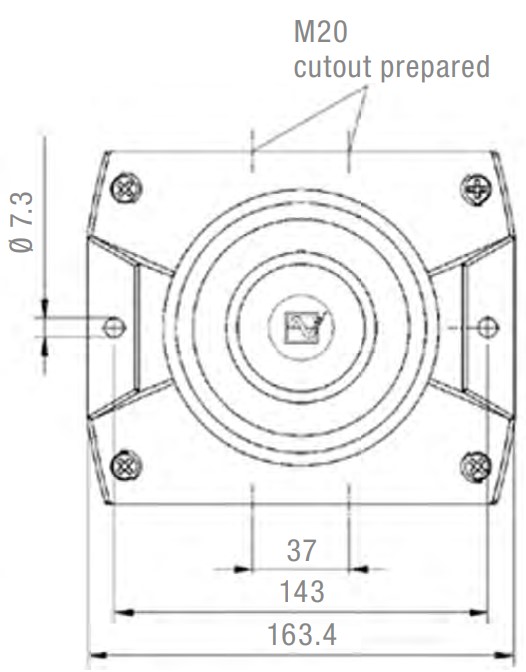

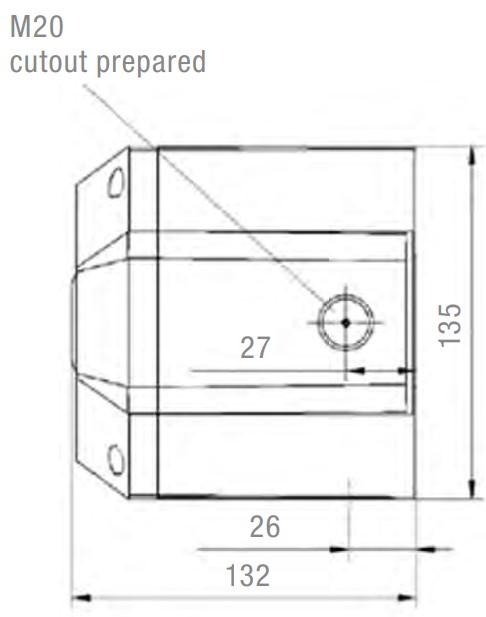

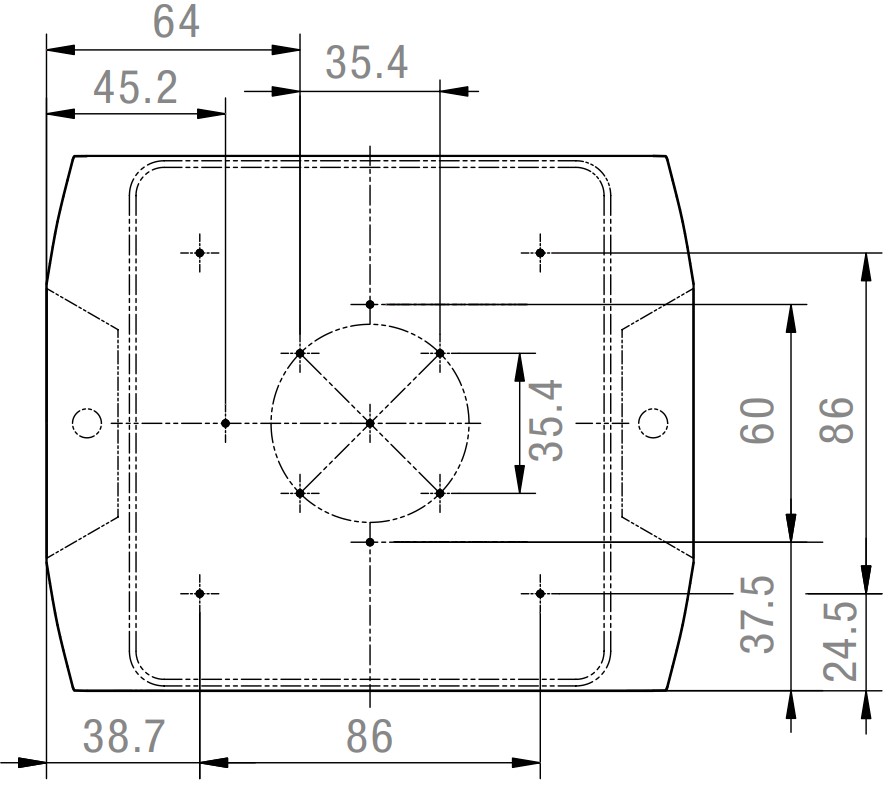

技术图纸
