PA L 1 10-57 DC RGB 7035
产品编号:
23313638055

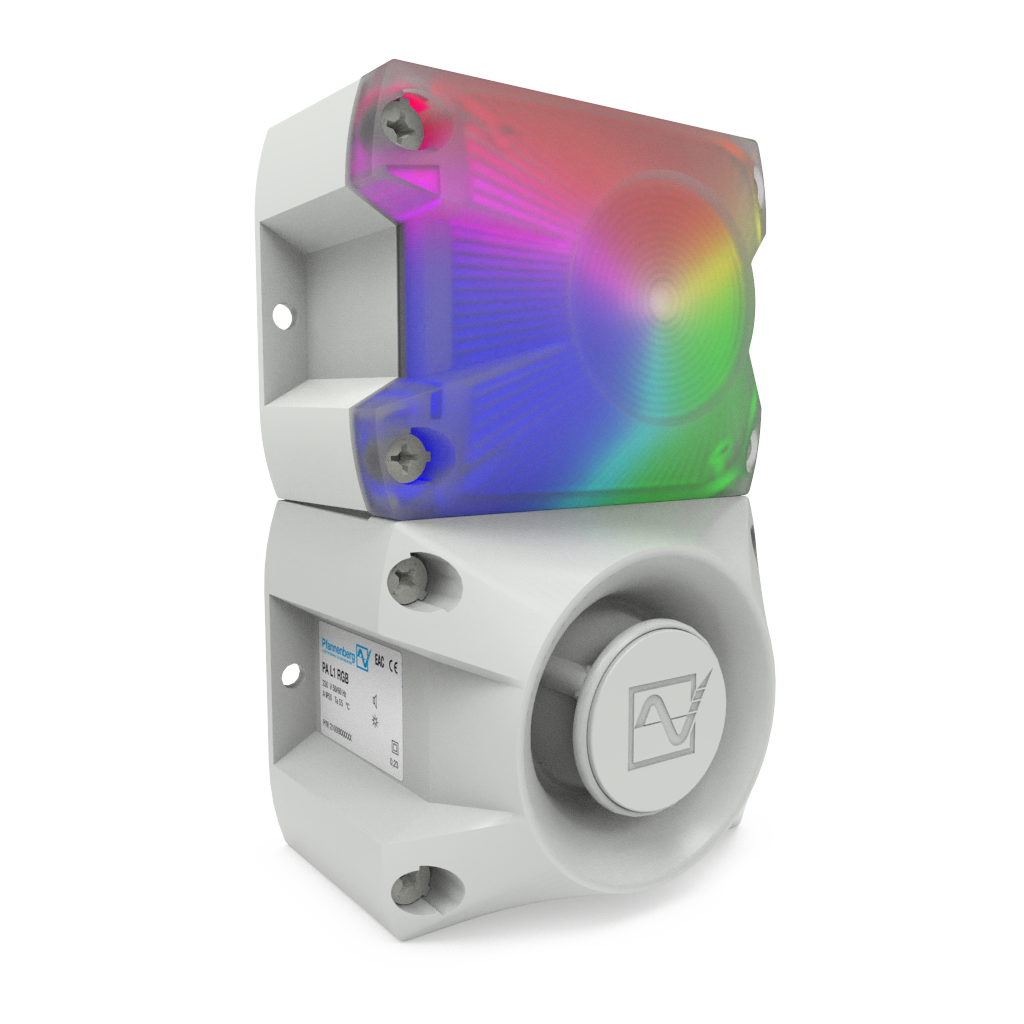

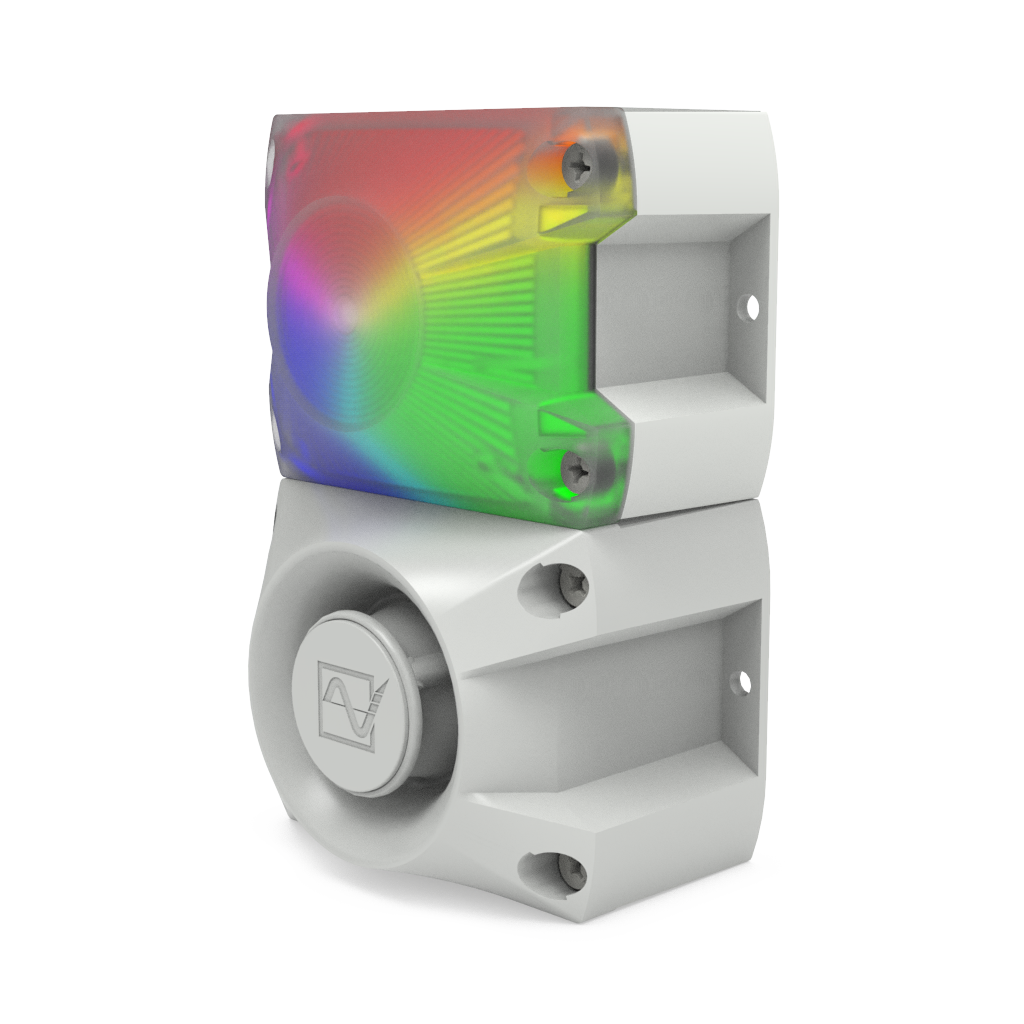

紧凑型多功能警报器/灯组合，灰色外壳，超亮、超大声、超灵活 LED RGB 灯的透镜颜色为白色，只需一个 LED RGB 灯，所有颜色均可视化，并可从外部调节/更改 无论需要哪种信号模式，您都可以根据需要准确选择（视觉和听觉）模式。 可选择不同的信号类型和闪光频率（内部、RGB 和外部）：常亮、闪烁（1/2 Hz）、闪光（0.1/0.5/0.75/1/2 Hz），80 种不同的音调可供选择 亮度和音量均可调节 由于效率非常高，对听觉障碍物具有非常强的穿透力，因此可以大大减少所需的警报器数量。 密封区域外布设锁紧元件或上下部件具有防扭转保护等各种优势功能，安装几乎不可能出现错误。 10 年质保！
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 13,8 m | 16 m | 16 m
- 信号覆盖宽度 m
- 16 m
- 信号覆盖高度m
- 16 m
- 信号覆盖长度 m
- 13,8 m
- 灯罩颜色
- Multicolour
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-57 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流
- 0,08 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 10 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- 最大可视距离
- 73,3 m
- 最大声音 dB(A)
- 105 dB(A)
- 声强衰减等级
- max. -12 dB
- 报警音调数量
- 80
- 外部可选音调数量
- 4
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 6x M20 pre-embossed
- 接线端子
- 0.14 - 2.5 mm² fine stranded
- 尺寸 (高 | 宽 | 深)
- 173 mm | 110 mm | 81 mm
- 净重
- 0,56 kg
- ETIM - 分类
- EC000195
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 45.28 ft. | 52.5 ft. | 52.5 ft.
- 信号覆盖宽度 （英制）
- 52.5 ft.
- 信号覆盖高度（英制）
- 52.5 ft.
- 信号覆盖长度（英制）
- 45.28 ft.
- 灯罩颜色
- Multicolour
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-57 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.08 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 10 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- 最大可视距离（英制）
- 240.48 ft.
- 最大声音 dB(A)
- 105 dB(A)
- 声强衰减等级
- max. -12 dB
- 报警音调数量
- 80
- 外部可选音调数量
- 4
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 6x M20 pre-embossed
- 接线端子
- 0.14 - 2.5 mm² fine stranded
- 尺寸 (高 | 宽 | 深) （英制）
- 6.81 in. | 4.33 in. | 3.19 in.
- 净重（英制）
- 1.23 lbs
- ETIM - 分类
- EC000195
Technical Data

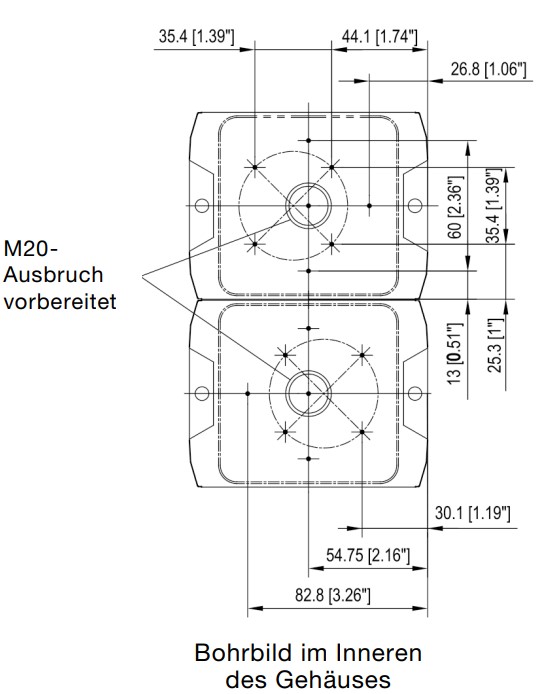

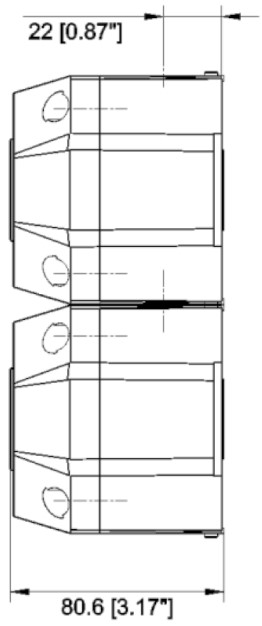

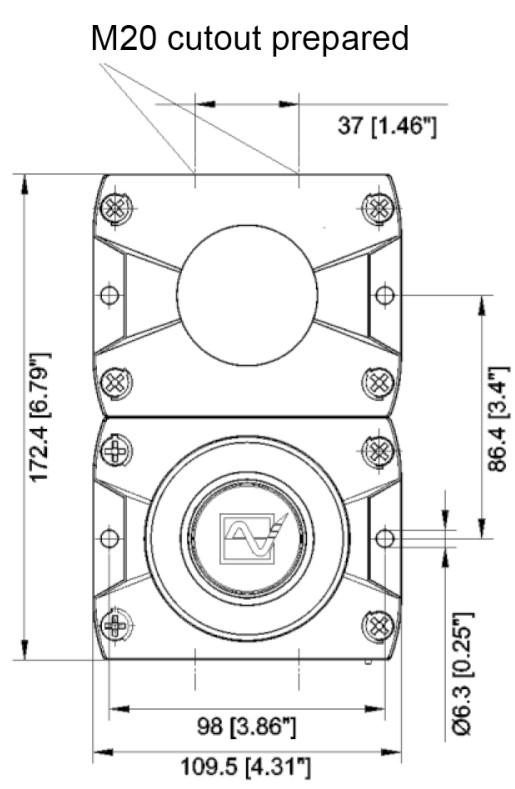

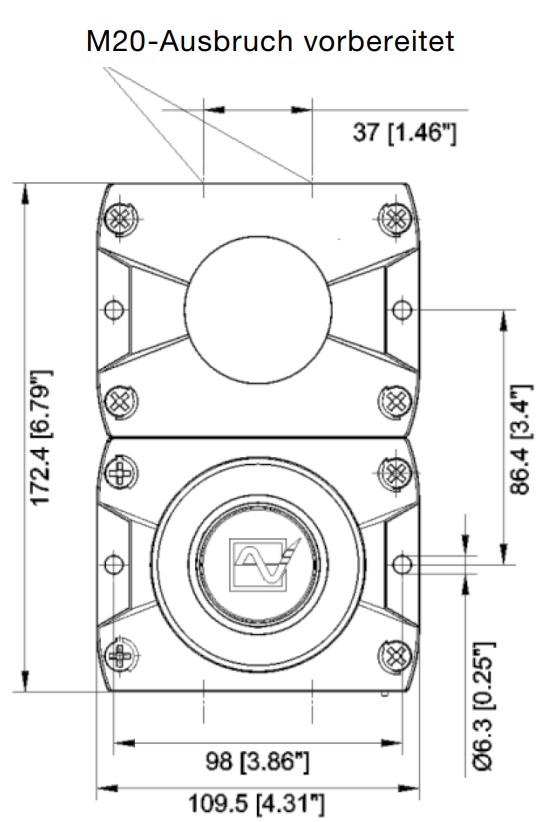

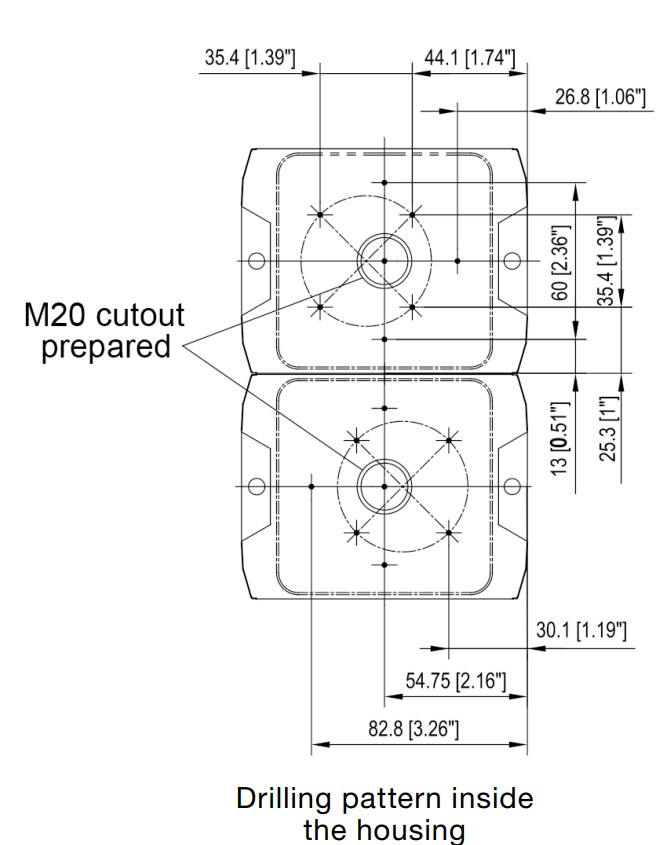

技术图纸
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
![PA L 1 10-57 DC RGB 7035]( "PA L 1 10-57 DC RGB 7035")
