PA X 20-15 230 AC RD 7035

产品编号: 23372105055

more less

紧凑型灰色闪烁警报器，配红色透镜警报器频率范围极宽，低音比例高，对门板或墙壁等障碍物具有极强的穿透力。可在走廊发出警报，因此不必在每个房间都安装警报器。警报器和闪光灯元件可独立操作。可选择 64 种基本音调，已存储 80 种音调，这意味着已有适用于所有应用领域和国家的音调（无需特殊装置）。另外还可以从外部选择 3 种音调。只需一台设备就能发出不同的音调。安全安装 - 仅装配好的底座上有电触点。导线可根据“接线盒”原理进行连接。安装时无需他人辅助（设备-螺丝刀-编织层）。夹紧装置上无张力/压力，不会“压伤”线缆。 IK 08 防撞击外壳。IP66 - 锁紧元件不在密封区域（IP）内，不会影响 IP 防护等级。不可拆卸式密封件和锁紧元件最大视距：377 m 尺寸：长 x 宽 x 高181 x 214 x 270 mm 工作温度：-40C 至 + 55C 10 年质保认证（取决于电压或选件） UL | EAC | GL | MED

Description

技术数据

信号覆盖范围 (长 | 宽 | 高): 97,7 m | 85,6 m | 85,6 m
信号覆盖宽度 m: 85,6 m
信号覆盖高度m: 85,6 m
信号覆盖长度 m: 97,7 m
灯罩颜色: Red
外壳颜色: PC / ABS blend
电压范围（AC）: 187-255 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度 °C: -40 °C ... +55 °C
IP防护等级: 66
NEMA: 4/4X
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流: 0,2 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 64 cd
闪光能量: 15 J
闪烁速率: 1 Hz
最大可视距离: 185,43 m
最大声音 dB(A): 122 dB(A)
声强衰减等级: max. -9 dB
报警音调数量: 80
外部可选音调数量: 4
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
线缆接头: 4x M20 knock-outs prepared (on side), 1 knock-out on back
接线端子: 2.5 mm2 fine wire with cable end sleeve, AWG 16
尺寸 (高 | 宽 | 深): 270 mm | 214 mm | 181 mm
净重: 2,3 kg
ETIM - 分类: EC000195
信号覆盖范围 (长 | 宽 | 高) （英制）: 320.54 ft. | 280.84 ft. | 280.84 ft.
信号覆盖宽度（英制）: 280.84 ft.
信号覆盖高度（英制）: 280.84 ft.
信号覆盖长度（英制）: 320.54 ft.
灯罩颜色: Red
外壳颜色: PC / ABS blend
电压范围（AC）: 187-255 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度（英制）: -40 °F ... +131 °F
IP防护等级: 66
NEMA: 4/4X
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流（英制）: 0.2 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 64 cd
闪光能量: 15 J
闪烁速率: 1 Hz
最大可视距离（英制）: 608.37 ft.
最大声音 dB(A): 122 dB(A)
声强衰减等级: max. -9 dB
报警音调数量: 80
外部可选音调数量: 4
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
线缆接头: 4x M20 knock-outs prepared (on side), 1 knock-out on back
接线端子: 2.5 mm2 fine wire with cable end sleeve, AWG 16
尺寸 (高 | 宽 | 深) （英制）: 10.63 in. | 8.43 in. | 7.13 in.
净重（英制）: 5.07 lbs
ETIM - 分类: EC000195

技术数据

信号覆盖范围 (长 | 宽 | 高): 97,7 m | 85,6 m | 85,6 m
信号覆盖宽度 m: 85,6 m
信号覆盖高度m: 85,6 m
信号覆盖长度 m: 97,7 m
灯罩颜色: Red
外壳颜色: PC / ABS blend
电压范围（AC）: 187-255 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度 °C: -40 °C ... +55 °C
IP防护等级: 66
NEMA: 4/4X
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流: 0,2 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 64 cd
闪光能量: 15 J
闪烁速率: 1 Hz
最大可视距离: 185,43 m
最大声音 dB(A): 122 dB(A)
声强衰减等级: max. -9 dB
报警音调数量: 80
外部可选音调数量: 4
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
线缆接头: 4x M20 knock-outs prepared (on side), 1 knock-out on back
接线端子: 2.5 mm2 fine wire with cable end sleeve, AWG 16
尺寸 (高 | 宽 | 深): 270 mm | 214 mm | 181 mm
净重: 2,3 kg
ETIM - 分类: EC000195
信号覆盖范围 (长 | 宽 | 高) （英制）: 320.54 ft. | 280.84 ft. | 280.84 ft.
信号覆盖宽度（英制）: 280.84 ft.
信号覆盖高度（英制）: 280.84 ft.
信号覆盖长度（英制）: 320.54 ft.
灯罩颜色: Red
外壳颜色: PC / ABS blend
电压范围（AC）: 187-255 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度（英制）: -40 °F ... +131 °F
IP防护等级: 66
NEMA: 4/4X
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流（英制）: 0.2 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 64 cd
闪光能量: 15 J
闪烁速率: 1 Hz
最大可视距离（英制）: 608.37 ft.
最大声音 dB(A): 122 dB(A)
声强衰减等级: max. -9 dB
报警音调数量: 80
外部可选音调数量: 4
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
线缆接头: 4x M20 knock-outs prepared (on side), 1 knock-out on back
接线端子: 2.5 mm2 fine wire with cable end sleeve, AWG 16
尺寸 (高 | 宽 | 深) （英制）: 10.63 in. | 8.43 in. | 7.13 in.
净重（英制）: 5.07 lbs
ETIM - 分类: EC000195

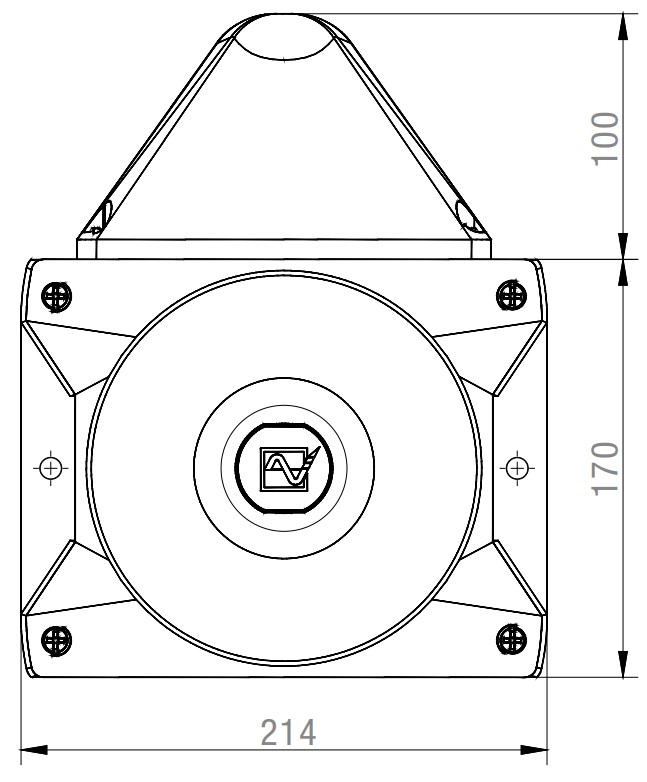

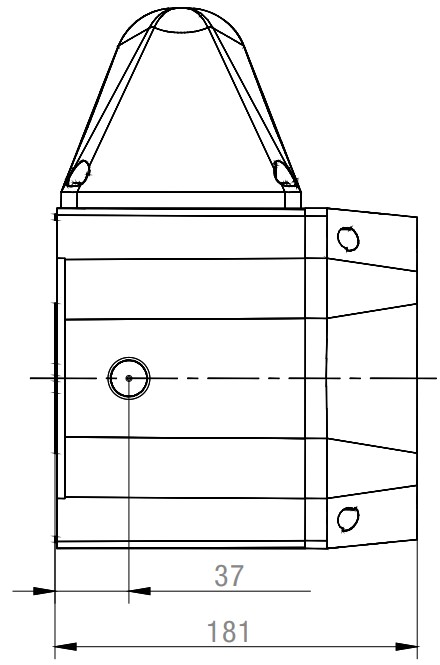

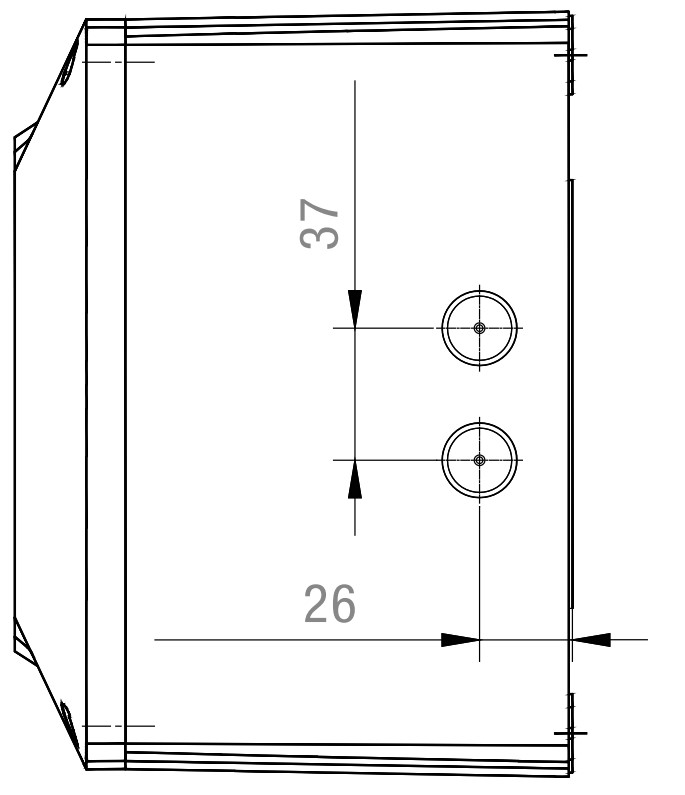

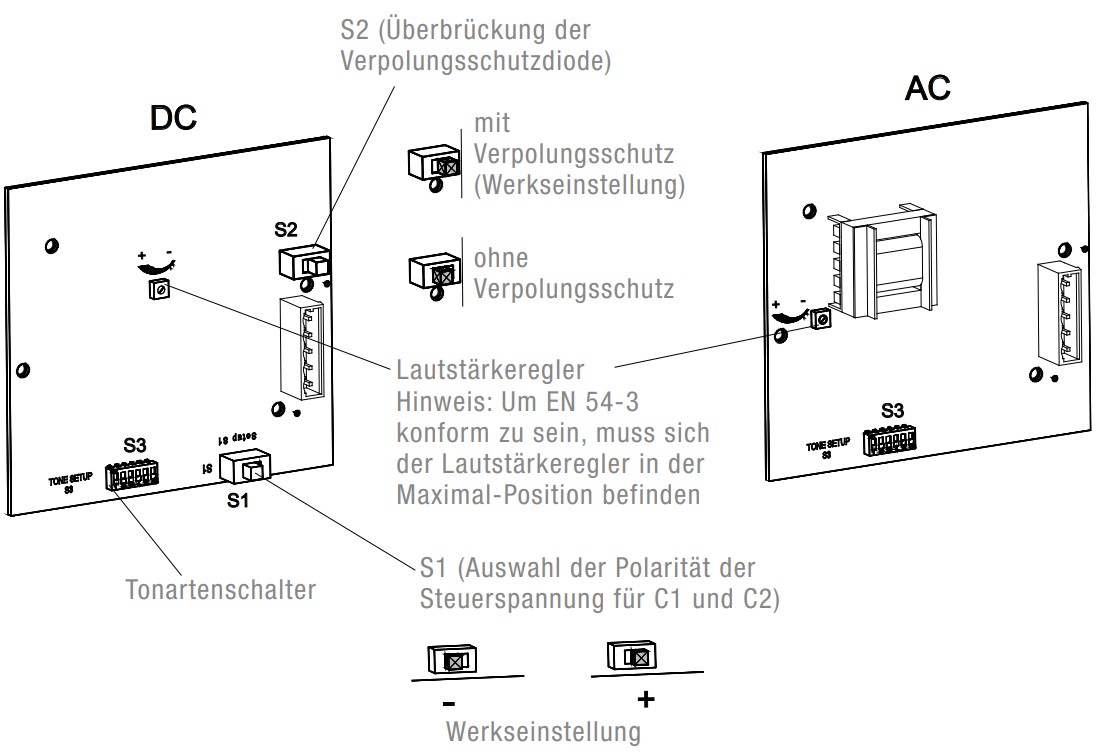

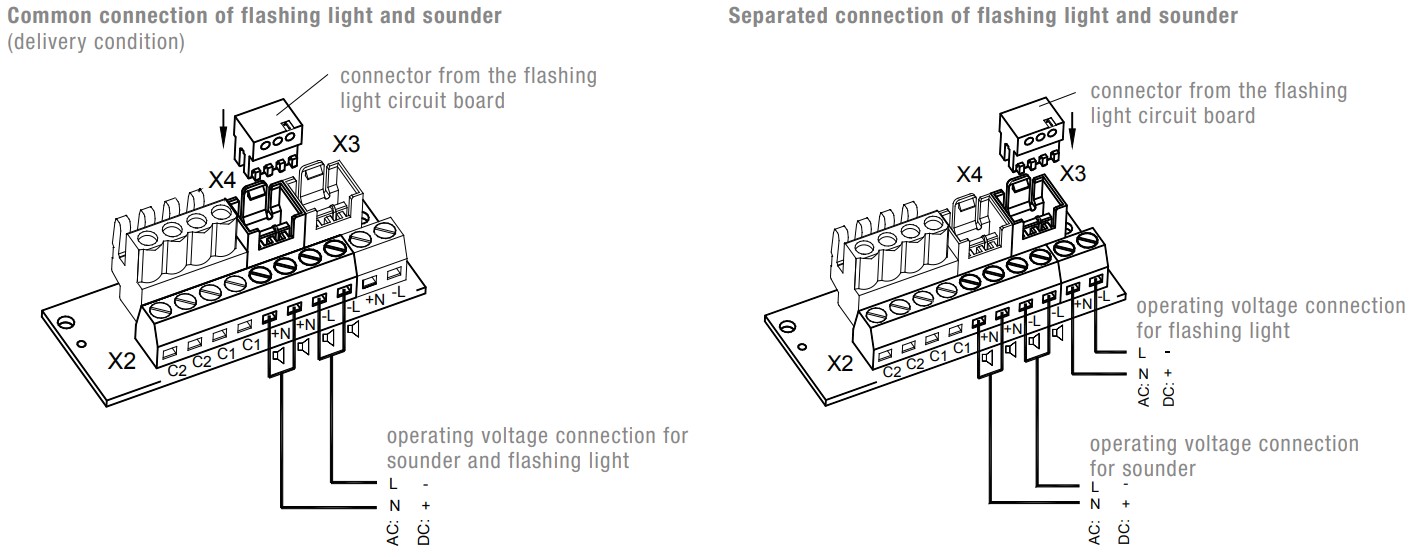

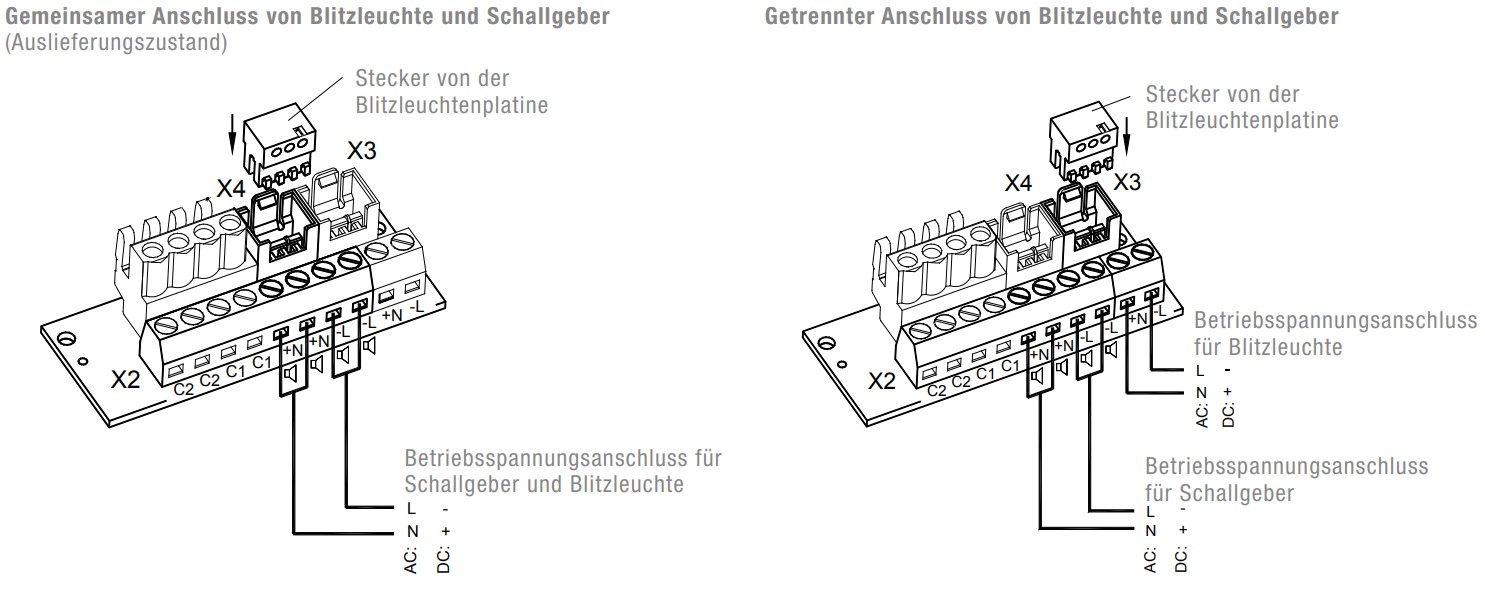

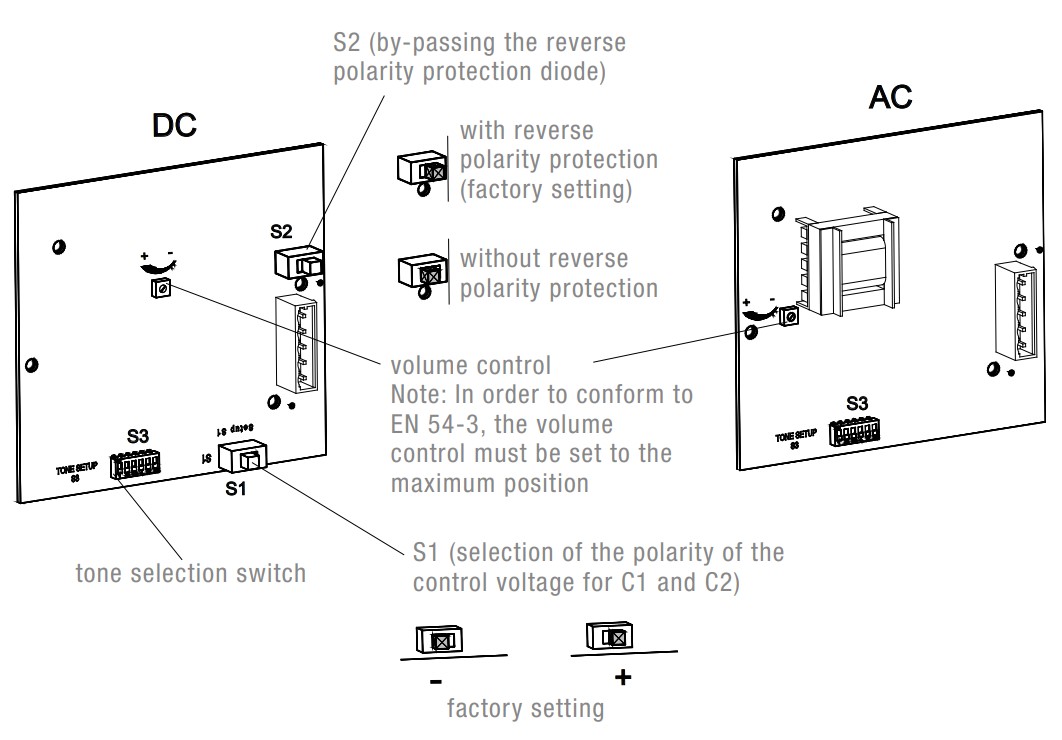

技术图纸

MULTICAD 数据

Multicad 数据

附件

下载

Description	Language	Type	Size	Link
Sound_pressure_level_and_nominal_current_EN_DE_PA_X_20	Englisch	PDF	524.32 KB	Download
Sound_pressure_level_and_nominal_current_EN_DE_PA_X_20	German	PDF	524.32 KB	Download
Manual_PA(X)_10_PA(X)_20	German	PDF	4.52 MB	Download
UL_Certificate_PA_PAX_PAL	Englisch	PDF	190.99 KB	Download
3D-model_SAT_PAX_20	German	ZIP	925.58 KB	Download
UL_Certificate_PA_PAX_PAL	German	PDF	190.99 KB	Download
3D-model_STEP_PAX_20	German	ZIP	609.37 KB	Download
3D-model_SAT_PAX_20	Englisch	ZIP	925.58 KB	Download
Product_Sheet_EN_PAX_10_20	Englisch	PDF	4.13 MB	Download
Manual_PA(X)_10_PA(X)_20	Englisch	PDF	4.52 MB	Download
Product_Sheet_DE_PAX_10_20	German	PDF	4.13 MB	Download
EAC_Certificate_Signaling	Englisch	PDF	293.12 KB	Download
3D-model_IGS_PAX_20	German	ZIP	694.5 KB	Download
EAC_Certificate_Signaling	German	PDF	293.12 KB	Download
3D-model_STEP_PAX_20	Englisch	ZIP	609.37 KB	Download
3D-model_IGS_PAX_20	Englisch	ZIP	694.5 KB	Download
PFA.23372105055	Englisch	tables.type.file_edz	312.55 KB	Download
PFA.23372105055	German	tables.type.file_edz	312.55 KB	Download
