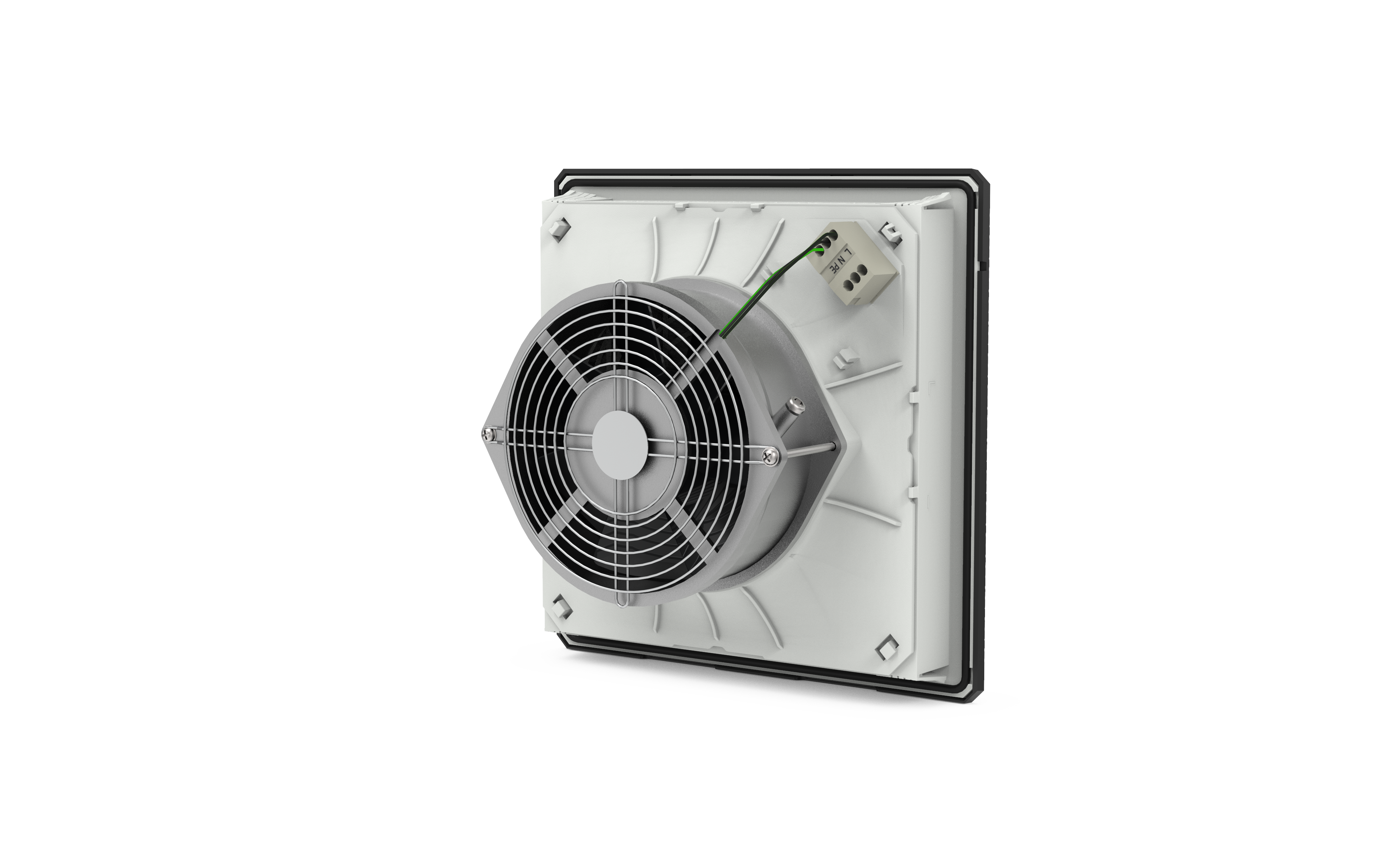

PF 42500 230V 55 9011
产品编号:
11642104050
The outdoor filterfans of the 4th generation from Pfannenberg is the culmination of 60 years experience in thermal management. Using filterfans is the most efficient and cost-effective way to remove heat from the electrical cabinet at ambient temperatures below target internal.
The front cover of this product has the color 9011 (black).
The advantages of the series at a glance:
- High air flow (56-925 m3/h) in small packages with low energy consumption
- Uniquely high air flow due to optimized louvre design
- IP-55 protection by innovative filter mat technology optimal for outdoor use
- 3 times longer service time than IP54 filter
- These Filterfans have a higher resistance to UV rays
- Patented tool-free 4-corner fastening system enables installation in seconds
- Foam seal facilitates the installation
- The filter mat can be replaced easily and in seconds due to the optimized front cover
- Flat shape and neutral design make a perfect integration into existing machines possible
- The filterfans can be retrofitted in most applications because the mounting cut-outs are compatible
- Approvals: cURus, EAC, CAS
技术数据
技术数据
- 额定电压 ±10 %
- AC 230 / 230 V
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 自由风量 m³/h
- 145 m³/h | 160 m³/h
- 过滤后实际风量
- 109 m³/h | 113 m³/h
- 风机数量
- 1
- 功率
- 18 W | 17 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP55
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 工作寿命 L10 (+ 40 °C)
- 40,000h h
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- no
- 钣金颜色
- RAL 9011
- 开孔尺寸 (高 | 宽) mm
- 223 mm | 223 mm
- 尺寸 (高 | 宽 | 深)
- 252 mm | 252 mm | 103 mm
- 宽度
- 252 mm
- 深度 （mm）
- 103 mm
- 高度
- 252 mm
- 安装深度 (mm)
- 97,1 mm
- 净重
- 1,18 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- AC 230 / 230 V
- 额定频率 ±1 %
- 50 Hz | 60 Hz
- 无阻力风量（英制）
- 85 cfm | 94 cfm
- 过滤器组合风量（英制）
- 64 cfm | 74 cfm
- 风机数量
- 1
- 功率
- 18 W | 17 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 91 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 工作寿命 L10 (+ 40 °C)
- 40,000h h
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- CHN PLACEHOLDER
- EMC版本
- no
- 外壳抗UV设计
- no
- 钣金颜色
- RAL 9011
- 开孔尺寸 (高 | 宽) （英制）
- 8.78 in. | 8.78 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 9.92 in. | 9.92 in. | 4.05 in.
- 宽度（英制）
- 9.92 in.
- 深度 （英制）
- 4.05 in.
- 高度（英制）
- 9.92 in.
- 安装深度（英制）
- 3.82 in.
- 净重（英制）
- 2.6 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
