过滤风扇 IP54

PFB 11000 IP54 ????

产品编号: 11611101955

more less

PFB 11.000 该系列优点一览：

1类安装尺寸，风量高达27 m³/h
系统防护等级为IP 54

技术数据

额定电压 ±10 %: AC 230
额定频率 ±1 %: 50 Hz | 60 Hz
自由风量 m³/h: 19 m³/h | 24 m³/h
过滤后实际风量: 12 m³/h | 14 m³/h
功率: 14 W | 10 W
连接方式: CHN PLACEHOLDER
熔断器类型: gG | 6 A
IP防护等级: IP54
NEMA 防护等级: NEMA12
过滤垫类型: CHN PLACEHOLDER
过滤效率: 88 %
过滤棉材质等级根据 EN 779: G4
轴承类型: sleeve bearing
环境温度 °C: -15 °C ... +55 °C
外壳颜色: ????????????????????UL 94 V0
EMC版本: no
外壳抗UV设计: no
钣金颜色: [RAL 7035]
开孔尺寸 (高 | 宽) mm: 92 mm | 92 mm
尺寸 (高 | 宽 | 深): 109 mm | 109 mm | 66 mm
宽度: 109 mm
深度（mm）: 66 mm
高度: 109 mm
安装深度 (mm): 62 mm
净重: 0,6 kg
UL证书号: no
ETIM - 分类: EC000320
额定电压 ±10 %: AC 230
额定频率 ±1 %: 50 Hz | 60 Hz
无阻力风量（英制）: 11 cfm | 14 cfm
过滤器组合风量（英制）: 7 cfm | 8 cfm
功率: 14 W | 10 W
连接方式: CHN PLACEHOLDER
熔断器类型: gG | 6 A
NEMA 防护等级: NEMA12
过滤垫类型: CHN PLACEHOLDER
过滤效率: 88 %
过滤棉材质等级根据 EN 779: G4
轴承类型: sleeve bearing
环境温度范围（英制）: +5 °F ... +131 °F
外壳颜色: ????????????????????UL 94 V0
EMC版本: no
外壳抗UV设计: no
钣金颜色: [RAL 7035]
开孔尺寸 (高 | 宽) （英制）: 3.62 in. | 3.62 in.
尺寸 (高 | 宽 | 深) （英制）: 4.29 in. | 4.29 in. | 2.6 in.
宽度（英制）: 4.29 in.
深度（英制）: 2.6 in.
高度（英制）: 4.29 in.
安装深度（英制）: 2.44 in.
净重（英制）: 1.32 lbs
UL证书号: no
ETIM - 分类: EC000320

技术数据

额定电压 ±10 %: AC 230
额定频率 ±1 %: 50 Hz | 60 Hz
自由风量 m³/h: 19 m³/h | 24 m³/h
过滤后实际风量: 12 m³/h | 14 m³/h
功率: 14 W | 10 W
连接方式: CHN PLACEHOLDER
熔断器类型: gG | 6 A
IP防护等级: IP54
NEMA 防护等级: NEMA12
过滤垫类型: CHN PLACEHOLDER
过滤效率: 88 %
过滤棉材质等级根据 EN 779: G4
轴承类型: sleeve bearing
环境温度 °C: -15 °C ... +55 °C
外壳颜色: ????????????????????UL 94 V0
EMC版本: no
外壳抗UV设计: no
钣金颜色: [RAL 7035]
开孔尺寸 (高 | 宽) mm: 92 mm | 92 mm
尺寸 (高 | 宽 | 深): 109 mm | 109 mm | 66 mm
宽度: 109 mm
深度（mm）: 66 mm
高度: 109 mm
安装深度 (mm): 62 mm
净重: 0,6 kg
UL证书号: no
ETIM - 分类: EC000320
额定电压 ±10 %: AC 230
额定频率 ±1 %: 50 Hz | 60 Hz
无阻力风量（英制）: 11 cfm | 14 cfm
过滤器组合风量（英制）: 7 cfm | 8 cfm
功率: 14 W | 10 W
连接方式: CHN PLACEHOLDER
熔断器类型: gG | 6 A
NEMA 防护等级: NEMA12
过滤垫类型: CHN PLACEHOLDER
过滤效率: 88 %
过滤棉材质等级根据 EN 779: G4
轴承类型: sleeve bearing
环境温度范围（英制）: +5 °F ... +131 °F
外壳颜色: ????????????????????UL 94 V0
EMC版本: no
外壳抗UV设计: no
钣金颜色: [RAL 7035]
开孔尺寸 (高 | 宽) （英制）: 3.62 in. | 3.62 in.
尺寸 (高 | 宽 | 深) （英制）: 4.29 in. | 4.29 in. | 2.6 in.
宽度（英制）: 4.29 in.
深度（英制）: 2.6 in.
高度（英制）: 4.29 in.
安装深度（英制）: 2.44 in.
净重（英制）: 1.32 lbs
UL证书号: no
ETIM - 分类: EC000320

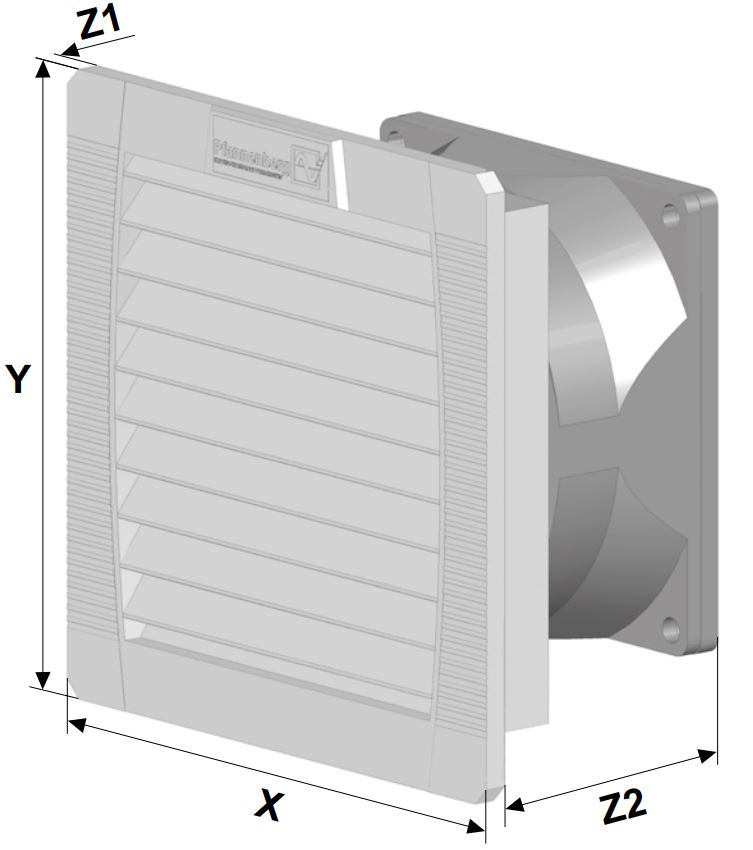

技术图纸

A1: 92 mm
B1: 92 mm
X: 109 mm
Y: 109 mm
Z1: 4 mm
Z2: 62 mm

?????????? 2mm, ?2mm??????3mm????????1mm

技术图纸

A1: 92 mm
B1: 92 mm
X: 109 mm
Y: 109 mm
Z1: 4 mm
Z2: 62 mm

?????????? 2mm, ?2mm??????3mm????????1mm

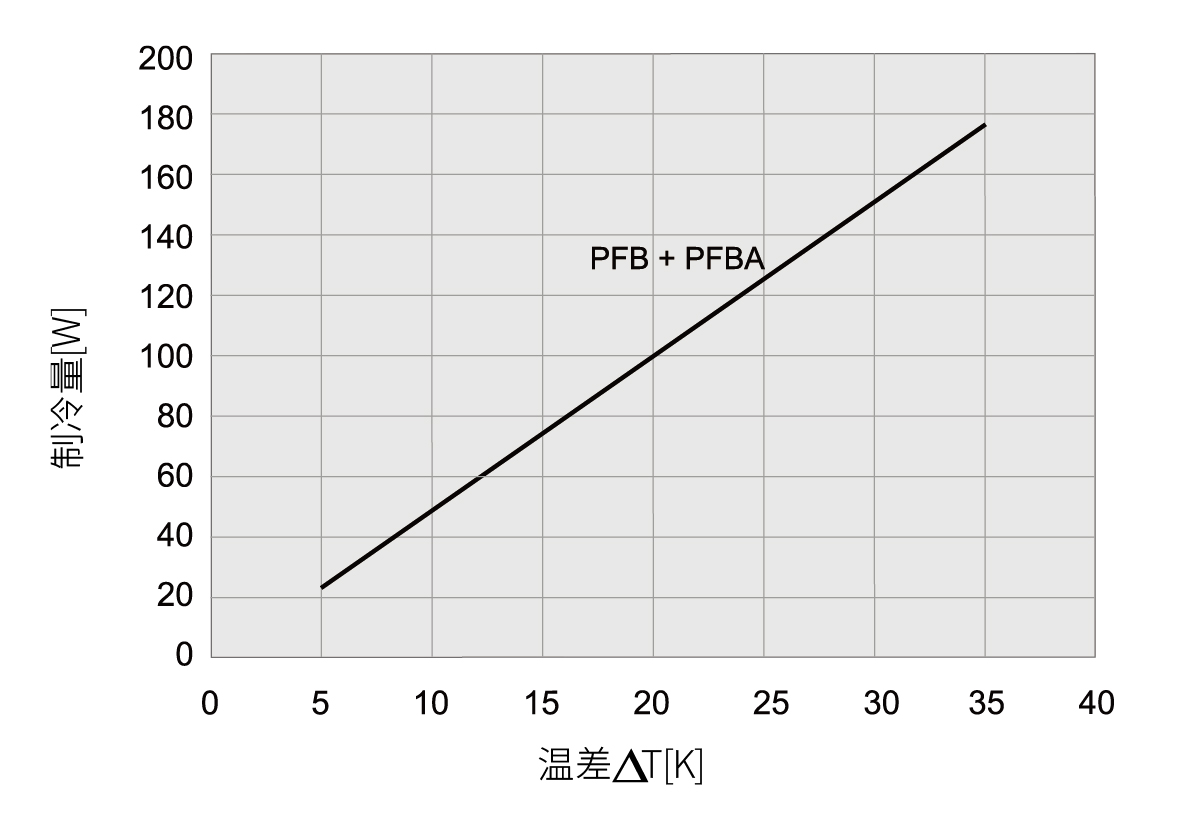

图表
