PMF 2015 230 AC AM

PMF 2015 230 AC AM

产品编号: 21007104010

  • 14 焦耳总闪光能量，使用菲涅尔透镜，超亮琥珀色环照闪光灯，支架式安装
  • 出色的远距离可视性
  • 多种安装方式 - 直接安装 (DM) 或支架式 (BM) 安装
  • 采用先进的电子元件，可靠、耐用，无需更换机械或电气易损件
  • 可使用普通的钻孔模板进行更换
  • 可靠、耐用：安装后无需维护！
  • 机械稳定性高
  • 最大可视距离 366 m
  • 使用寿命：闪烁 800 万次后，仍能发出 70% 的光
  • 尺寸：直径 177 mm x 185 mm（取决于安装类型）
  • 工作温度：+55C 至 -40C
  • 5 种透镜颜色：透明、橙色、红色、绿色、蓝色

技术数据


Technical Data
信号覆盖范围 (长 | 宽 | 高)
32,2 m | 32,2 m | 10 m
信号覆盖宽度 m
32,2 m
信号覆盖高度m
10 m
信号覆盖长度 m
32,2 m
灯罩颜色
Amber
外壳颜色
Polycarbonate (PC)
电压范围（AC）
195-253 V AC
额定电压 (AC)
230 V AC
电流类型
AC
工作温度 °C
-40 °C ... +55 °C
IP防护等级
55
电气防护能级
2
最大相对湿度
90 %
可使用率
100 %
最大电流
0,08 A
灯泡类型
XENON
工作模式
Flashing Light
光强
178 cd
闪光能量
7 J
闪烁速率
1 Hz
AS-i
not specified
IO-Link
no
M12 - 连接
no
监控功能
no
尺寸 (高 | 宽 | 深)
260 mm | 140 mm | 145 mm
净重
1,1 kg
ETIM - 分类
EC001333
信号覆盖范围 (长 | 宽 | 高) （英制）
105.64 ft. | 105.64 ft. | 32.81 ft.
信号覆盖宽度 （英制）
105.64 ft.
信号覆盖高度（英制）
32.81 ft.
信号覆盖长度（英制）
105.64 ft.
灯罩颜色
Amber
外壳颜色
Polycarbonate (PC)
电压范围（AC）
195-253 V AC
额定电压 (AC)
230 V AC
电流类型
AC
工作温度（英制）
-40 °F ... +131 °F
IP防护等级
55
电气防护能级
2
最大相对湿度
90 %
可使用率
100 %
最大电流 （英制）
0.08 A
灯泡类型
XENON
工作模式
Flashing Light
光强
178 cd
闪光能量
7 J
闪烁速率
1 Hz
AS-i
not specified
IO-Link
no
M12 - 连接
no
监控功能
no
尺寸 (高 | 宽 | 深) （英制）
10.24 in. | 5.51 in. | 5.71 in.
净重（英制）
2.43 lbs
ETIM - 分类
EC001333

技术数据


Technical Data
信号覆盖范围 (长 | 宽 | 高)
32,2 m | 32,2 m | 10 m
信号覆盖宽度 m
32,2 m
信号覆盖高度m
10 m
信号覆盖长度 m
32,2 m
灯罩颜色
Amber
外壳颜色
Polycarbonate (PC)
电压范围（AC）
195-253 V AC
额定电压 (AC)
230 V AC
电流类型
AC
工作温度 °C
-40 °C ... +55 °C
IP防护等级
55
电气防护能级
2
最大相对湿度
90 %
可使用率
100 %
最大电流
0,08 A
灯泡类型
XENON
工作模式
Flashing Light
光强
178 cd
闪光能量
7 J
闪烁速率
1 Hz
AS-i
not specified
IO-Link
no
M12 - 连接
no
监控功能
no
尺寸 (高 | 宽 | 深)
260 mm | 140 mm | 145 mm
净重
1,1 kg
ETIM - 分类
EC001333
信号覆盖范围 (长 | 宽 | 高) （英制）
105.64 ft. | 105.64 ft. | 32.81 ft.
信号覆盖宽度 （英制）
105.64 ft.
信号覆盖高度（英制）
32.81 ft.
信号覆盖长度（英制）
105.64 ft.
灯罩颜色
Amber
外壳颜色
Polycarbonate (PC)
电压范围（AC）
195-253 V AC
额定电压 (AC)
230 V AC
电流类型
AC
工作温度（英制）
-40 °F ... +131 °F
IP防护等级
55
电气防护能级
2
最大相对湿度
90 %
可使用率
100 %
最大电流 （英制）
0.08 A
灯泡类型
XENON
工作模式
Flashing Light
光强
178 cd
闪光能量
7 J
闪烁速率
1 Hz
AS-i
not specified
IO-Link
no
M12 - 连接
no
监控功能
no
尺寸 (高 | 宽 | 深) （英制）
10.24 in. | 5.51 in. | 5.71 in.
净重（英制）
2.43 lbs
ETIM - 分类
EC001333

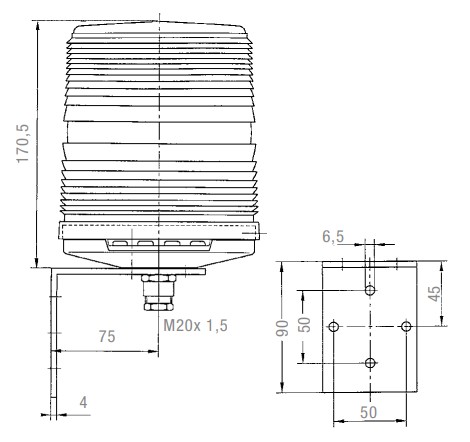

技术图纸

PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM

技术图纸

PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM
PMF 2015 230 AC AM

下载

Description Language Type Size Link
3D-model_SAT_PMF_Bracket Englisch ZIP 258.02 KB Download
3D-model_IGS_PMF_Bracket German ZIP 310.47 KB Download
3D-model_STEP_PMF_Bracket Englisch ZIP 171.17 KB Download
EAC_Certificate_Signaling Englisch PDF 293.12 KB Download
Manual_PMF_2015 German PDF 205.92 KB Download
3D-model_STEP_PMF_Bracket German ZIP 171.17 KB Download
Manual_PMF_2015 Englisch PDF 205.92 KB Download
3D-model_SAT_PMF_Bracket German ZIP 258.02 KB Download
Product_Sheet_EN_PMF_2015 Englisch PDF 350.58 KB Download
Product_Sheet_DE_PMF_2015 German PDF 351.54 KB Download
EAC_Certificate_Signaling German PDF 293.12 KB Download
3D-model_IGS_PMF_Bracket Englisch ZIP 310.47 KB Download
