PMF 2015-M 24 DC AM
产品编号:
21007804012
超亮闪光灯，配有琥珀色菲涅尔透镜，采用不锈钢安装支架
- 通过光学传感器和求值电路对闪光灯的功能进行内部监控
- 两个子系统（闪光灯和监控装置）都有独立的工作电压连接
- 功耗低，采用先进的电子元件，可靠、耐用，无需更换机械或电气易损件
- 多种安装方式 - 直接安装 (DM) 或支架式 (BM) 安装
- 可使用普通的钻孔模板进行更换
- 闪光灯管由钢制夹具进行加固
- 最大可视距离 366 m
- 使用寿命：闪烁 800 万次后，仍能发出 70% 的光
- 尺寸：直径 177 mm x 185 mm（取决于安装类型）
- 工作温度：-30C 至 +55C
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 32,4 m | 32,4 m | 8,8 m
- 信号覆盖宽度 m
- 32,4 m
- 信号覆盖高度m
- 8,8 m
- 信号覆盖长度 m
- 32,4 m
- 灯罩颜色
- Amber
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 18-30 V DC
- 额定电压（DC）
- 24 V DC
- 电流类型
- DC
- 工作温度 °C
- -30 °C ... +55 °C
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流
- 0,65 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 178 cd
- 闪光能量
- 7 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- 尺寸 (高 | 宽 | 深)
- 185 mm | 177 mm | 177 mm
- 净重
- 0,8 kg
- ETIM - 分类
- EC001333
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 106.3 ft. | 106.3 ft. | 28.87 ft.
- 信号覆盖宽度 （英制）
- 106.3 ft.
- 信号覆盖高度（英制）
- 28.87 ft.
- 信号覆盖长度（英制）
- 106.3 ft.
- 灯罩颜色
- Amber
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 18-30 V DC
- 额定电压（DC）
- 24 V DC
- 电流类型
- DC
- 工作温度（英制）
- -22 °F ... +131 °F
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.65 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 178 cd
- 闪光能量
- 7 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- 尺寸 (高 | 宽 | 深) （英制）
- 7.28 in. | 6.97 in. | 6.97 in.
- 净重（英制）
- 1.76 lbs
- ETIM - 分类
- EC001333
Technical Data

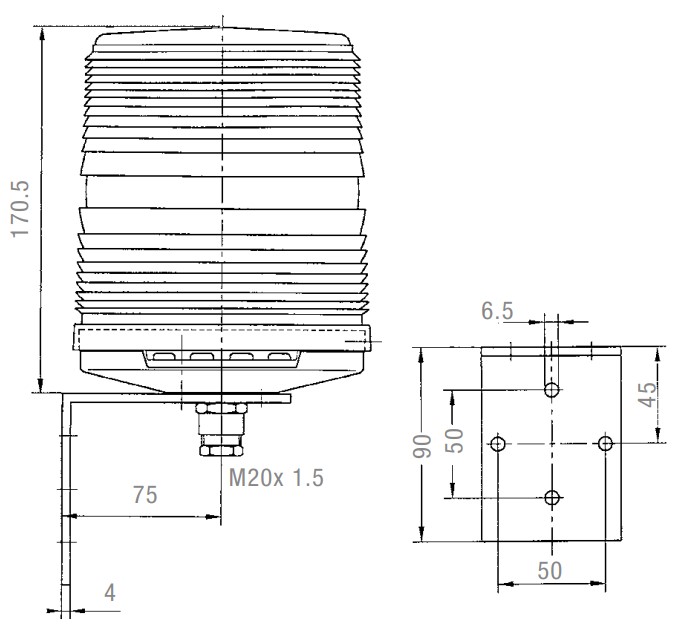

技术图纸
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
![PMF 2015-M 24 DC AM]( "PMF 2015-M 24 DC AM")
技术图纸
技术图纸
MULTICAD 数据
Multicad 数据
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Manual_Abx_WBx | German | 685.6 KB | Download | |
| 3D-model_IGS_PMF_Bracket | Englisch | ZIP | 310.47 KB | Download |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| 3D-model_STEP_PMF_Bracket | German | ZIP | 171.17 KB | Download |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| 3D-model_IGS_PMF_Bracket | German | ZIP | 310.47 KB | Download |
| 3D-model_SAT_PMF_Bracket | Englisch | ZIP | 258.02 KB | Download |
| Product_Sheet_EN_PMF_2015_SIL | Englisch | 191.2 KB | Download | |
| 3D-model_STEP_PMF_Bracket | Englisch | ZIP | 171.17 KB | Download |
| Manual_Abx_WBx | Englisch | 685.6 KB | Download | |
| 3D-model_SAT_PMF_Bracket | German | ZIP | 258.02 KB | Download |
| Product_Sheet_DE_PMF_2015_SIL | German | 190.63 KB | Download | |
| PFA.21007804012 | Englisch | tables.type.file_edz | 316.56 KB | Download |
| PFA.21007804012 | German | tables.type.file_edz | 316.56 KB | Download |
