PMF 2015-M 24 DC RD
产品编号:
21007805022
Extremely bright flashing light with red Fresnel lens and direct mounting
- the function of the flashing light is monitored internally via an optical sensor and evaluation circuitry
- both sub-systems (flashing light and monitoring unit) have separate operating voltage connections
- Low power consumption, extremely reliable and durable due to the use of state-of-the-art electronic components - no replacement of mechanical or electrical wearing parts necessary
- Large variety of mounting methods - direct (DM) or using a bracket (BM)

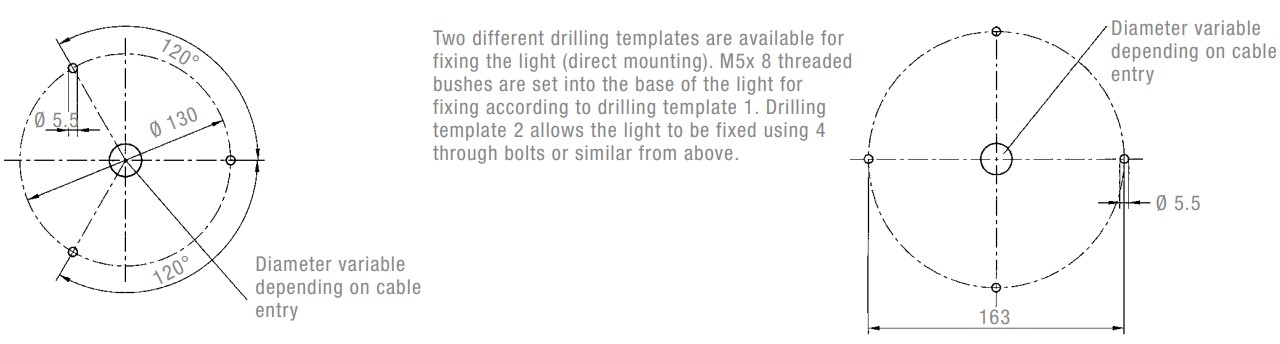

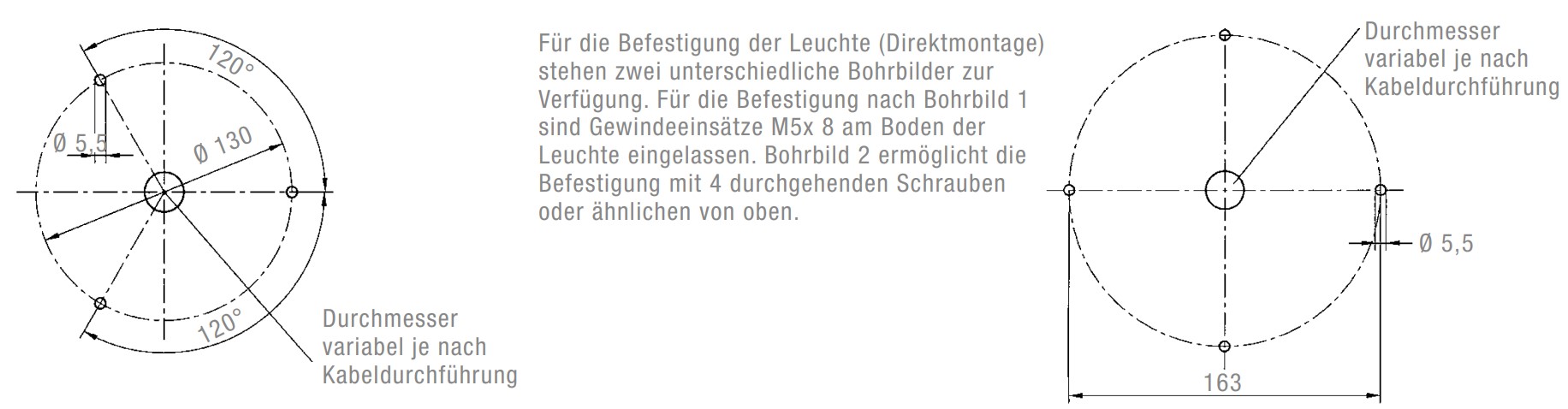

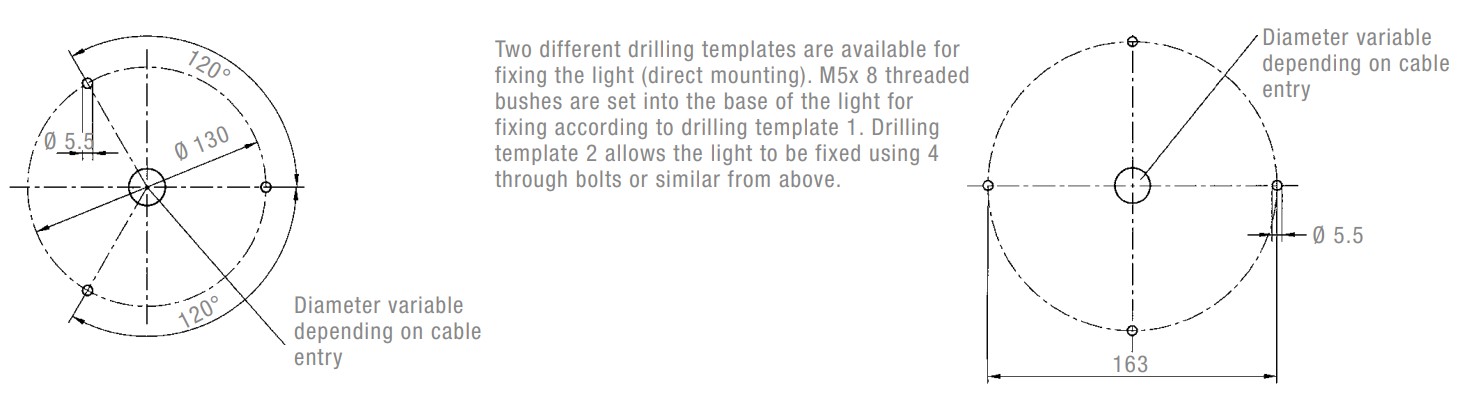

- Exchangeable due to widespread drilling template
- Flash tube additionally secured by a steel clamp
- Maximum visibility 366m
- Service life: after 8 million flashes, still 70% light emission
- Dimensions: 177mm diameter x 185mm (depending on mounting type)
- Operating temperature: -30C - +55C
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 25,6 m | 25,6 m | 7,6 m
- 信号覆盖宽度 m
- 25,6 m
- 信号覆盖高度m
- 7,6 m
- 信号覆盖长度 m
- 25,6 m
- 灯罩颜色
- Red
- 外壳颜色
- Acrylonitrile Butadiene Styrene (ABS)
- 电压范围（DC）
- 18-30 V DC
- 额定电压（DC）
- 24 V DC
- 电流类型
- DC
- 工作温度 °C
- -30 °C ... +55 °C
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流
- 0,65 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 111 cd
- 闪光能量
- 7 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- 尺寸 (高 | 宽 | 深)
- 185 mm | 177 mm | 177 mm
- 净重
- 0,8 kg
- ETIM - 分类
- EC001333
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 83.99 ft. | 83.98 ft. | 24.94 ft.
- 信号覆盖宽度 （英制）
- 83.98 ft.
- 信号覆盖高度（英制）
- 24.94 ft.
- 信号覆盖长度（英制）
- 83.99 ft.
- 灯罩颜色
- Red
- 外壳颜色
- Acrylonitrile Butadiene Styrene (ABS)
- 电压范围（DC）
- 18-30 V DC
- 额定电压（DC）
- 24 V DC
- 电流类型
- DC
- 工作温度（英制）
- -22 °F ... +131 °F
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.65 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 111 cd
- 闪光能量
- 7 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- ETIM - 分类
- EC001333
Technical Data

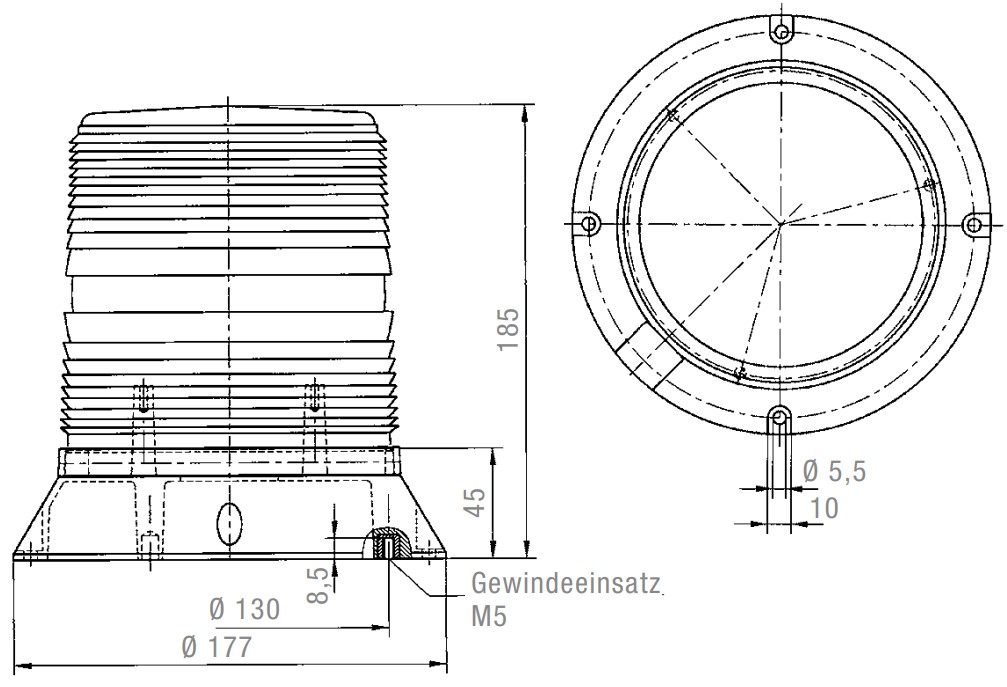

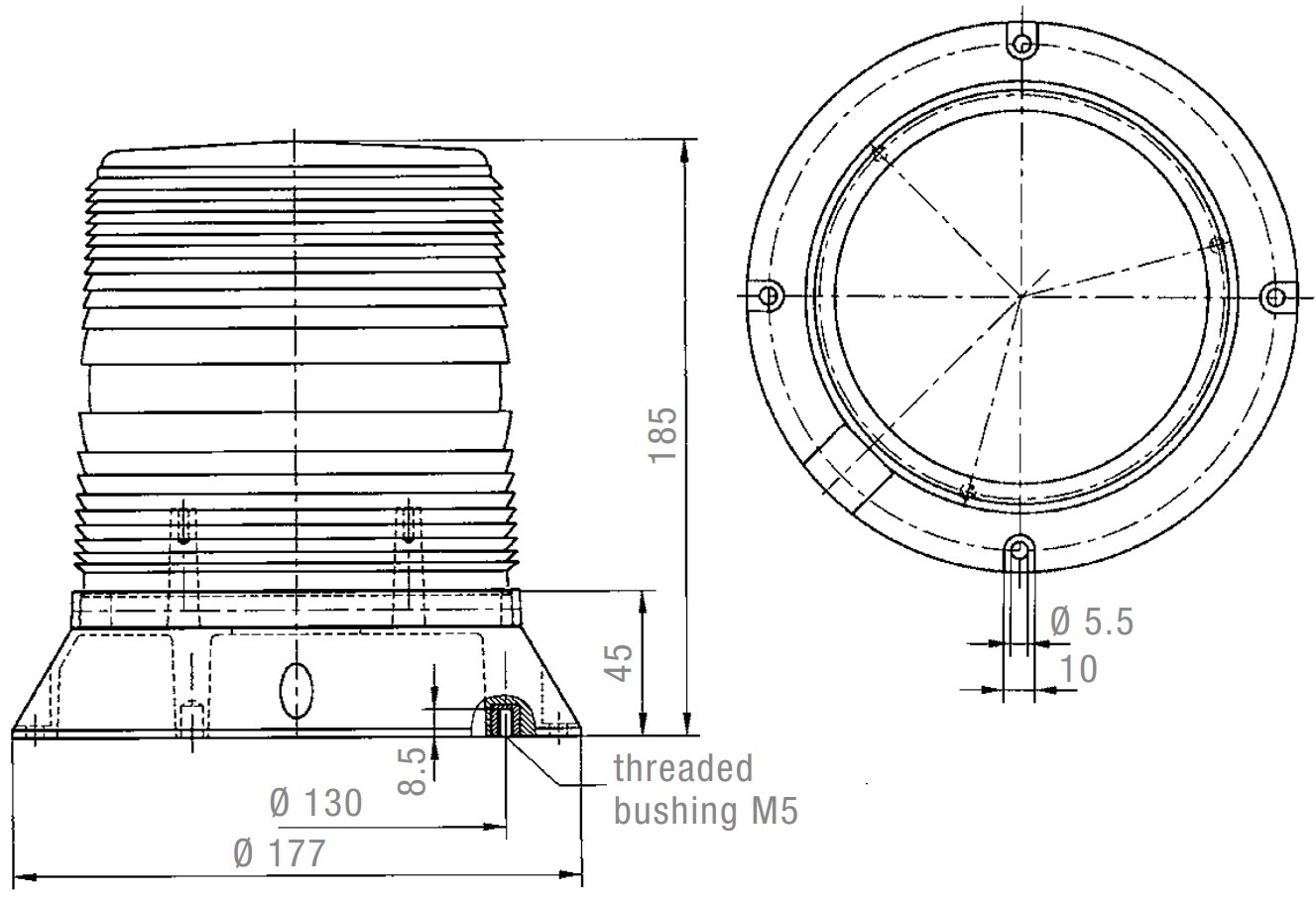

技术图纸
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
![PMF 2015-M 24 DC RD]( "PMF 2015-M 24 DC RD")
技术图纸
技术图纸
