PMF LED-HI 24 DC RD
产品编号:
21155635007
超亮环照 LED 灯，带红色透镜和菲涅尔光学元件
- 3 种不同的信号模式可调：闪烁、闪光、旋转镜面效果
- 标配浪涌电流限制和 10 至 30 VDC 宽范围电源
- 用于在工艺和设备安全等与安全相关的应用中发出危险条件信号
- 采用先进的电子元件，功耗低、可靠性高、使用寿命长 - 无需更换机械或电气易损件
- 4 个象限中最多可关闭 2 个象限，既节能又可用于定向信号发送
- 多种安装方式 - 直接使用封闭式平垫圈（DM）或使用不锈钢支架（WM）
- 315 cd，可自动降低（昼夜运行）
- 光源使用寿命：＞ 50000 小时
- 最大观察距离：411 m
- 防护等级：IP55（立式安装）
- 尺寸：直径 177 mm x 185 mm（取决于安装方式）
- 工作温度：-40C 至 +55C
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 27,6 m | 27,6 m | 10,8 m
- 信号覆盖宽度 m
- 27,6 m
- 信号覆盖高度m
- 10,8 m
- 信号覆盖长度 m
- 27,6 m
- 灯罩颜色
- Red
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 10,0-30 V DC
- 额定电压（DC）
- 12, 24 V DC
- 电流类型
- DC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流
- 0,78 A
- 灯泡类型
- LED
- 工作模式
- Blinking Light, Flashing Light, Rotating Light
- 光强
- 175 cd
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深)
- 262 mm | 140 mm | 145 mm
- 净重
- 1,2 kg
- ETIM - 分类
- EC002975
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 90.55 ft. | 90.56 ft. | 35.44 ft.
- 信号覆盖宽度 （英制）
- 90.56 ft.
- 信号覆盖高度（英制）
- 35.44 ft.
- 信号覆盖长度（英制）
- 90.55 ft.
- 灯罩颜色
- Red
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 10,0-30 V DC
- 额定电压（DC）
- 12, 24 V DC
- 电流类型
- DC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 55
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.78 A
- 灯泡类型
- LED
- 工作模式
- Blinking Light, Flashing Light, Rotating Light
- 光强
- 175 cd
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深) （英制）
- 10.31 in. | 5.51 in. | 5.71 in.
- 净重（英制）
- 2.65 lbs
- ETIM - 分类
- EC002975
Technical Data

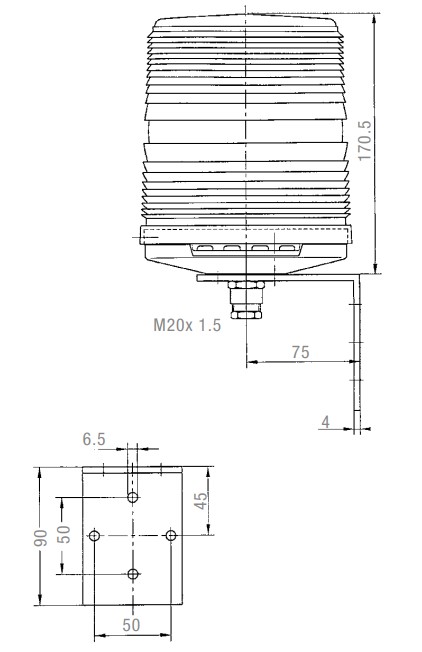

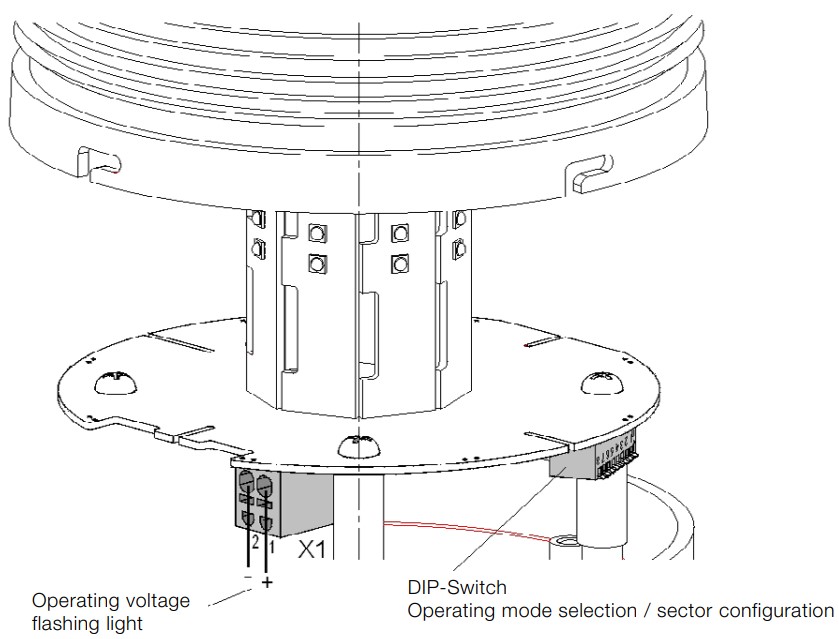

技术图纸
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
![PMF LED-HI 24 DC RD]( "PMF LED-HI 24 DC RD")
技术图纸
技术图纸
MULTICAD 数据
Multicad 数据
附件
附件
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| 3D-model_STEP_PMF_Bracket | German | ZIP | 171.17 KB | Download |
| Manual_PMF-LED-HI | Englisch | 882.26 KB | Download | |
| 3D-model_IGS_PMF_Bracket | German | ZIP | 310.47 KB | Download |
| Manual_PMF-LED-HI | German | 882.26 KB | Download | |
| 3D-model_SAT_PMF_Bracket | Englisch | ZIP | 258.02 KB | Download |
| 3D-model_IGS_PMF_Bracket | Englisch | ZIP | 310.47 KB | Download |
| Product_Sheet_EN_PMF_LED_HI | Englisch | 463.13 KB | Download | |
| 3D-model_SAT_PMF_Bracket | German | ZIP | 258.02 KB | Download |
| Product_Sheet_DE_PMF_LED_HI | German | 340.74 KB | Download | |
| 3D-model_STEP_PMF_Bracket | Englisch | ZIP | 171.17 KB | Download |
| PFA.21155635007 | Englisch | tables.type.file_edz | 315.72 KB | Download |
| PFA.21155635007 | German | tables.type.file_edz | 315.72 KB | Download |
