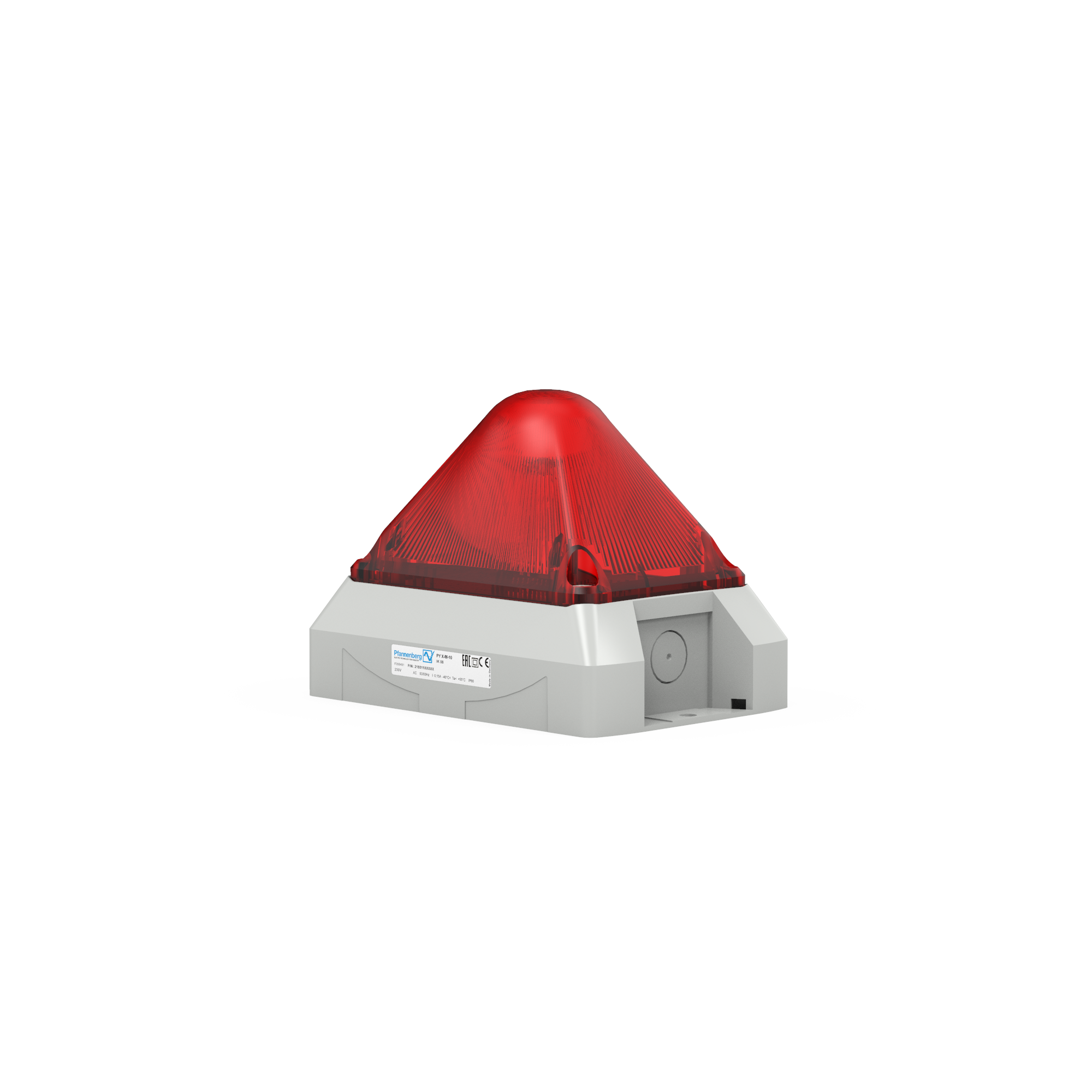

PY L-M-M 10-60VDC RD 7035
产品编号:
21553815004
这款功能监控型 LED 灯，配红色透镜和灰色底座，不仅适用于多种应用，在其安装安全性和便捷性方面的表现也非常出众。 在发生故障时必须向外部安全系统、工作站或控制中心发送信号的敏感应用场合，PY L-M-M 可确保更高的安全性。
- 可通过外部支架或内孔进行安装 - 最大报警输出：230 V，120 mA（交流、直流）报警输出类型无电位，错误时打开
- 仅装配好的下部有电接触。可根据“接线盒”原理连接电缆。安装时无需他人辅助（设备-螺丝刀-导线）。端子或其他部件上无拉力/压力，电缆无挤压
- 可选择各种信号类型和闪光频率（内部、RGB 和外部）：常亮、闪烁（1/2 Hz）、闪光（0.1/0.5/0.75/1/2 Hz）
- 多电压供电装置 10-60 VDC
- 外壳和透镜由抗冲击聚碳酸酯制成（满足 IK 08 标准）
- 防护等级：IP 66 (EN 60529)、NEMA 类型 4/4x、IK 08（EN 50102）
- 最大观察距离：111 m
- 光源使用寿命：＞ 50000 小时
- 尺寸：长x宽x高 166 x 114 x 124 mm
- 透镜颜色：透明、黄色、橙色、红色、绿色、蓝色，以及颜色可自由调节的 RGB 版本
- 工作温度：-40C 至 +55C
- 10 年质保
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 5,9 m | 7 m | 9 m
- 信号覆盖宽度 m
- 7 m
- 信号覆盖高度m
- 9 m
- 信号覆盖长度 m
- 5,9 m
- 灯罩颜色
- Red
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-60 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66
- NEMA
- 4/4X
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流
- 0,28 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 13 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- 尺寸 (高 | 宽 | 深)
- 124 mm | 166 mm | 114 mm
- 净重
- 0,4 kg
- ETIM - 分类
- EC002975
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 19.36 ft. | 22.96 ft. | 29.52 ft.
- 信号覆盖宽度 （英制）
- 22.96 ft.
- 信号覆盖高度（英制）
- 29.52 ft.
- 信号覆盖长度（英制）
- 19.36 ft.
- 灯罩颜色
- Red
- 外壳颜色
- PC / ABS blend
- 电压范围（DC）
- 10-60 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66
- NEMA
- 4/4X
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.28 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 13 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- yes
- 尺寸 (高 | 宽 | 深) （英制）
- 4.88 in. | 6.54 in. | 4.49 in.
- 净重（英制）
- 0.88 lbs
- ETIM - 分类
- EC002975
