PY X-LA-15 115 AC BU 7035
产品编号:
21565157055

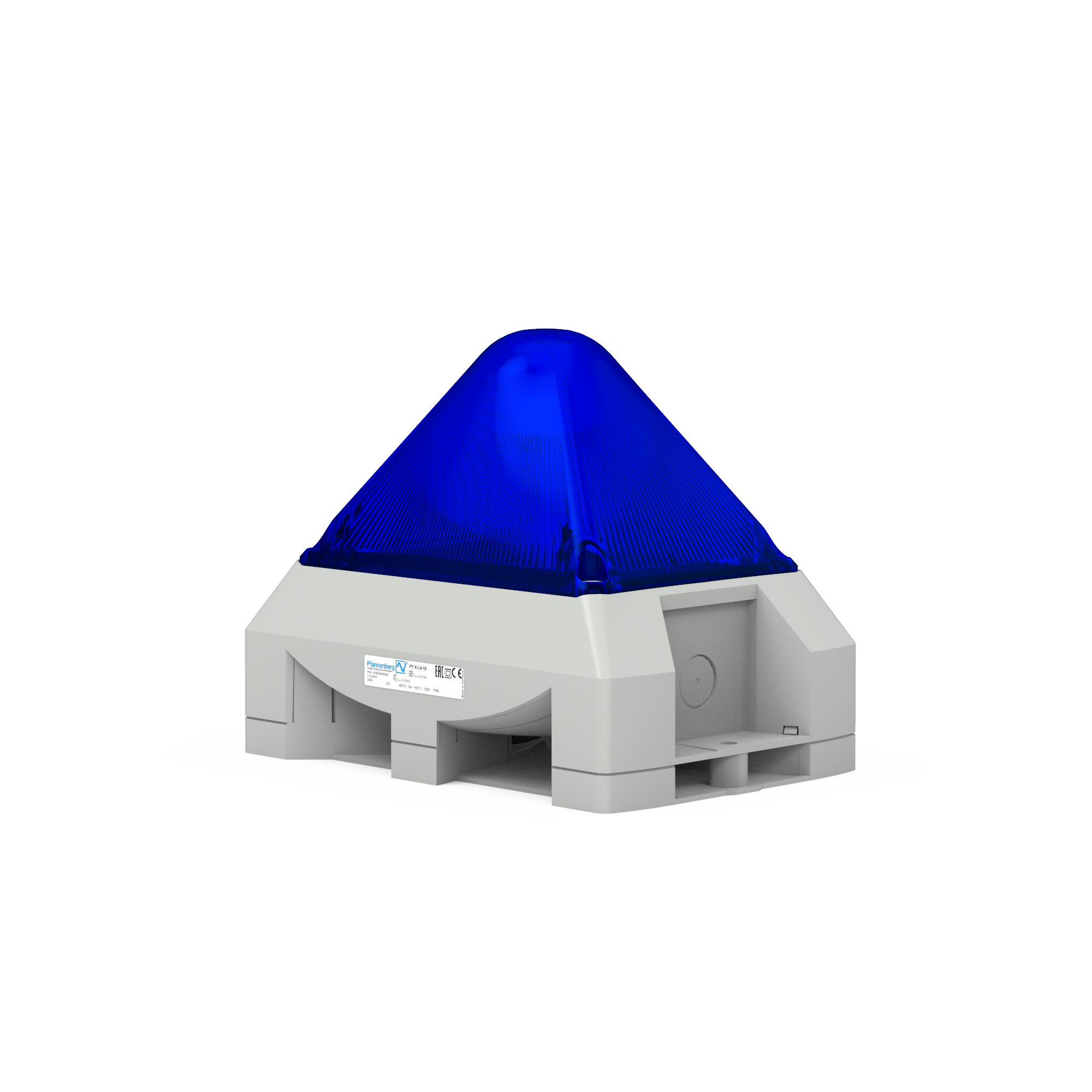

- Powerful flashing light sounder with blue lens and grey base in an elegant pyramid design
- The PYRA series flashing light sounder is not only adaptable to many applications, but it also stands out due to its safe and simple mounting
- Light and sounder can be controlled separately
- The sound pressure level can be reduced and the flashing frequency can be adjusted (0.1/0.5/0.75/1 Hz)
- Flashing lights can be operated in full synchronisation with each other
- Installation options with external lugs or internal holes
- Impact-proof lens made of polycarbonate. Stabilisation of the XENON tubes for increased resistance to shock and vibration
- Service life: after 8 million flashes, still 70% light emission
- Dimensions: LxWxH: 144 x 216 x 172mm
- Maximum visibility: 320m
- Housing colours: grey (RAL 7035), red (RAL 3000) or white (RAL 9003)
- 7 lens colours: clear, white, yellow, amber, red, green, blue
- Ambient temperatures: -40C to +55C. Suitable for all areas of operation and applications
- Electrical contact only in assembled base part. Wires can be connected according to the 'junction box' principle. No '3-hand' mounting (device - screwdriver - braid). No tension / pressure on the clamping unit, no 'pinching' of wires
- 10 year warranty
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 7,7 m | 12,3 m | 11,6 m
- 信号覆盖宽度 m
- 12,3 m
- 信号覆盖高度m
- 11,6 m
- 信号覆盖长度 m
- 7,7 m
- 灯罩颜色
- Blue
- 外壳颜色
- PC / ABS
- 电压范围（AC）
- 90-135 V AC
- 额定电压 (AC)
- 115 V AC
- 电流类型
- AC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流
- 0,35 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 41 cd
- 闪光能量
- 15 J
- 闪烁速率
- 1 Hz
- 最大可视距离
- 148,42 m
- 最大声音 dB(A)
- 103 dB(A)
- 声强衰减等级
- max. -25 dB
- 报警音调数量
- 8
- 外部可选音调数量
- 1
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 4x M20 (prepared)
- 接线端子
- 0.14 - 2.5mm² fine wire, AWG 24 - AWG 14 (stranded)
- 尺寸 (高 | 宽 | 深)
- 172 mm | 216 mm | 144 mm
- 净重
- 0,9 kg
- ETIM - 分类
- EC000195
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 25.26 ft. | 40.36 ft. | 38.06 ft.
- 信号覆盖宽度 （英制）
- 40.36 ft.
- 信号覆盖高度（英制）
- 38.06 ft.
- 信号覆盖长度（英制）
- 25.26 ft.
- 灯罩颜色
- Blue
- 外壳颜色
- PC / ABS
- 电压范围（AC）
- 90-135 V AC
- 额定电压 (AC)
- 115 V AC
- 电流类型
- AC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.35 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 41 cd
- 闪光能量
- 15 J
- 闪烁速率
- 1 Hz
- 最大可视距离（英制）
- 486.94 ft.
- 最大声音 dB(A)
- 103 dB(A)
- 声强衰减等级
- max. -25 dB
- 报警音调数量
- 8
- 外部可选音调数量
- 1
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 4x M20 (prepared)
- 接线端子
- 0.14 - 2.5mm² fine wire, AWG 24 - AWG 14 (stranded)
- 尺寸 (高 | 宽 | 深) （英制）
- 6.77 in. | 8.5 in. | 5.67 in.
- 净重（英制）
- 1.98 lbs
- ETIM - 分类
- EC000195
Technical Data
技术图纸
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
![PY X-LA-15 115 AC BU 7035]( "PY X-LA-15 115 AC BU 7035")
技术图纸
技术图纸
附件
附件
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Product_Sheet_EN_PYX-LA_15 | Englisch | 362.63 KB | Download | |
| Drawing_DXF_PYL_LA | Englisch | ZIP | 175.03 KB | Download |
| Drawing_DWG_PYL_LA | Englisch | ZIP | 157.11 KB | Download |
| Manual_PY_X-L(A)-15 | German | 2.44 MB | Download | |
| Product_Sheet_DE_PYX-LA_15 | German | 411.95 KB | Download | |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| UL_Certificate_PYX-LA_15 | Englisch | 174.68 KB | Download | |
| UL_Certificate_PYX-LA_15 | German | 174.68 KB | Download | |
| Drawing_DXF_PYL_LA | German | ZIP | 175.03 KB | Download |
| Manual_PY_X-L(A)-15 | Englisch | 2.44 MB | Download | |
| Drawing_DWG_PYL_LA | German | ZIP | 157.11 KB | Download |
