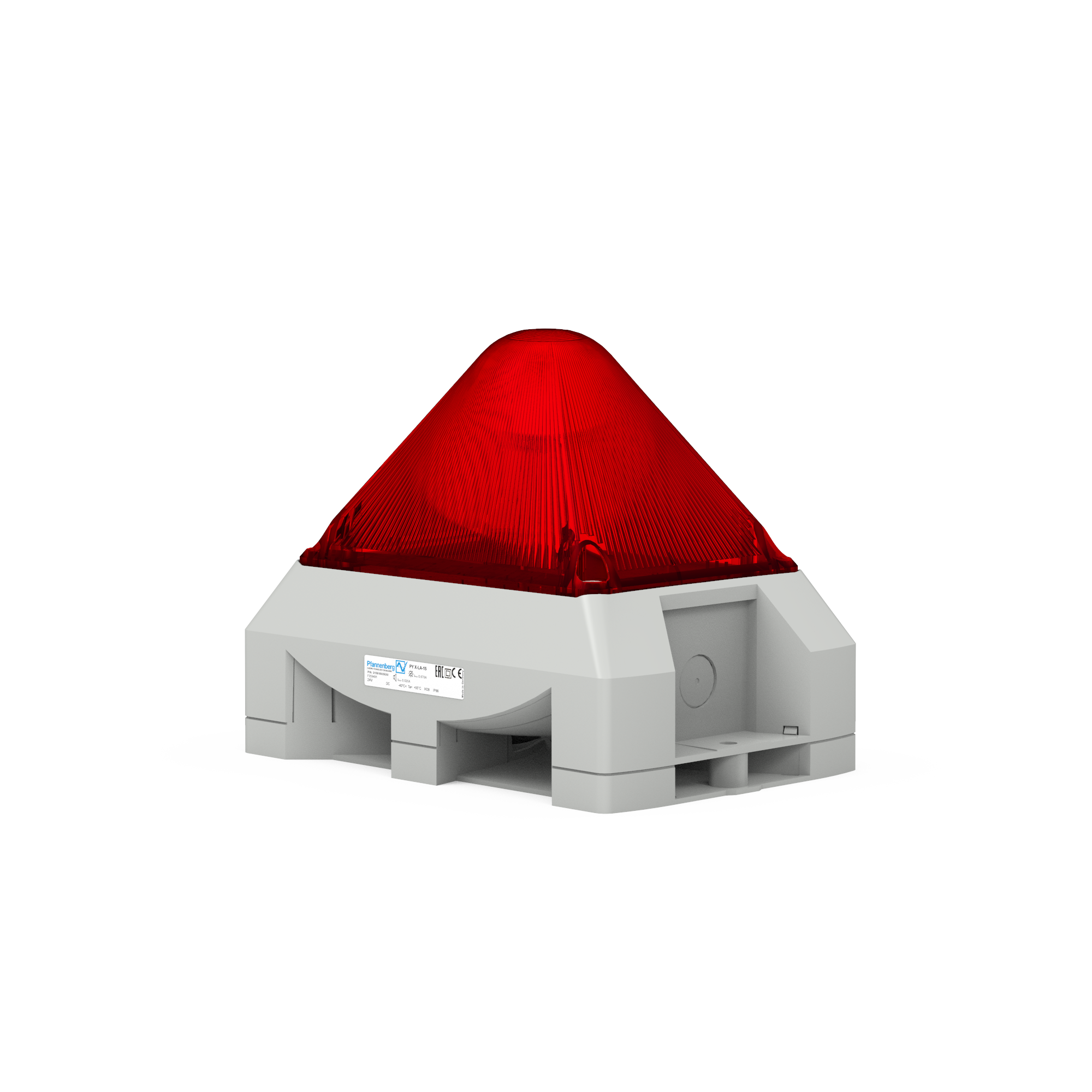

PY X-LA-15 230 AC RD 7035
产品编号:
21565105055
- 强力闪光灯警报器，配红色透镜和灰色底座，采用雅致的金字塔设计
- 此 PYRA 系列闪光灯警报器不仅适用于多种应用，在其安装安全性和便捷性方面的表现也非常出众。
- 灯光和警报器可分别控制
- 声压级可降低，闪光频率可调节（0.1/0.5/0.75/1 Hz）
- 闪光灯之间可完全同步运行
- 可通过外接片或内孔进行安装
- 防撞透镜由聚碳酸酯制成。氙气灯管性能稳定，抗冲击和振动能力更强
- 使用寿命：闪烁 800 万次后，仍能发出 70% 的光
- 尺寸：长 x 宽 x 高144 x 216 x 172 mm
- 最大视距：320 m
- 外壳颜色：灰色（RAL 7035）、红色（RAL 3000）或白色（RAL 9003）
- 7 种透镜颜色：透明、白色、黄色、琥珀色、红色、绿色、蓝色
- 环境温度：-40C 至 +55C。适用于所有操作区域和应用
- 仅装配好的基座部分有电接触。导线可根据“接线盒”原理进行连接。安装时无需他人辅助（设备-螺丝刀-编织层）。夹紧装置无张力/压力，不会“压伤”线缆
- 10 年质保
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 9,2 m | 18,2 m | 14,6 m
- 信号覆盖宽度 m
- 18,2 m
- 信号覆盖高度m
- 14,6 m
- 信号覆盖长度 m
- 9,2 m
- 灯罩颜色
- Red
- 外壳颜色
- PC / ABS
- 电压范围（AC）
- 187-255 V AC
- 额定电压 (AC)
- 230 V AC
- 电流类型
- AC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流
- 0,17 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 64 cd
- 闪光能量
- 15 J
- 闪烁速率
- 1 Hz
- 最大可视距离
- 185,43 m
- 最大声音 dB(A)
- 103 dB(A)
- 声强衰减等级
- max. -25 dB
- 报警音调数量
- 8
- 外部可选音调数量
- 1
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 4x M20 (prepared)
- 接线端子
- 0.14 - 2.5mm² fine wire, AWG 24 - AWG 14 (stranded)
- 尺寸 (高 | 宽 | 深)
- 172 mm | 216 mm | 144 mm
- 净重
- 0,9 kg
- ETIM - 分类
- EC000195
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 30.18 ft. | 59.72 ft. | 47.9 ft.
- 信号覆盖宽度 （英制）
- 59.72 ft.
- 信号覆盖高度（英制）
- 47.9 ft.
- 信号覆盖长度（英制）
- 30.18 ft.
- 灯罩颜色
- Red
- 外壳颜色
- PC / ABS
- 电压范围（AC）
- 187-255 V AC
- 额定电压 (AC)
- 230 V AC
- 电流类型
- AC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66
- NEMA
- 4/4X
- 外壳抗冲击等级
- IK08
- 最大相对湿度
- 90 %
- 电气防护能级
- 2
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.17 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 64 cd
- 闪光能量
- 15 J
- 闪烁速率
- 1 Hz
- 最大可视距离（英制）
- 608.37 ft.
- 最大声音 dB(A)
- 103 dB(A)
- 声强衰减等级
- max. -25 dB
- 报警音调数量
- 8
- 外部可选音调数量
- 1
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 线缆接头
- 4x M20 (prepared)
- 接线端子
- 0.14 - 2.5mm² fine wire, AWG 24 - AWG 14 (stranded)
- 尺寸 (高 | 宽 | 深) （英制）
- 6.77 in. | 8.5 in. | 5.67 in.
- 净重（英制）
- 1.98 lbs
- ETIM - 分类
- EC000195
Technical Data
技术图纸
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
![PY X-LA-15 230 AC RD 7035]( "PY X-LA-15 230 AC RD 7035")
技术图纸
技术图纸
MULTICAD 数据
Multicad 数据
附件
附件
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| Manual_PY_X-L(A)-15 | Englisch | 2.44 MB | Download | |
| Product_Sheet_DE_PYX-LA_15 | German | 411.95 KB | Download | |
| UL_Certificate_PYX-LA_15 | Englisch | 174.68 KB | Download | |
| Product_Sheet_EN_PYX-LA_15 | Englisch | 362.63 KB | Download | |
| Manual_PY_X-L(A)-15 | German | 2.44 MB | Download | |
| Drawing_DXF_PYL_LA | Englisch | ZIP | 175.03 KB | Download |
| Drawing_DXF_PYL_LA | German | ZIP | 175.03 KB | Download |
| UL_Certificate_PYX-LA_15 | German | 174.68 KB | Download | |
| Drawing_DWG_PYL_LA | German | ZIP | 157.11 KB | Download |
| Drawing_DWG_PYL_LA | Englisch | ZIP | 157.11 KB | Download |
| PFA.21565105055 | Englisch | tables.type.file_edz | 249.61 KB | Download |
| PFA.21565105055 | German | tables.type.file_edz | 249.61 KB | Download |
