QUADRO LED HI DC AM
产品编号:
21108634000
- 超亮多功能 LED 灯，带琥珀色透镜
- 亮度：75 cd（可调）
- 可选择不同的信号选项（内部、外部）
- 常亮、闪烁（0.1/0.5/1/2 Hz）、闪光
- 多电压电源 11 V - 60 VDC/90 V - 253 VAC
- 所有连接均为双路连接（菊花链）
- 内置浪涌电流限制。保护连接继电器触点等开关元件
- 外壳和透镜由防撞聚碳酸酯制成
- 光源使用寿命：＞ 50000 小时
- 尺寸：长x宽x高 130 x 130 x 130 mm
- 最大视距：201 m
- 系统防护等级：IP66/IP67
- 防撞外壳：IK 08
- 工作温度：-40C 至 +55C
- 10 年质保
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 6,1 m | 7,7 m | 8 m
- 信号覆盖宽度 m
- 7,7 m
- 信号覆盖高度m
- 8 m
- 信号覆盖长度 m
- 6,1 m
- 灯罩颜色
- Amber
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 11-60,0 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66/67
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流
- 0,47 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 32 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深)
- 130 mm | 130 mm | 130 mm
- 净重
- 0,41 kg
- ETIM - 分类
- EC002975
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 20.01 ft. | 25.26 ft. | 26.24 ft.
- 信号覆盖宽度 （英制）
- 25.26 ft.
- 信号覆盖高度（英制）
- 26.24 ft.
- 信号覆盖长度（英制）
- 20.01 ft.
- 灯罩颜色
- Amber
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 11-60,0 V DC
- 额定电压（DC）
- 12, 24, 48 V DC
- 电流类型
- DC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66/67
- 电气防护能级
- 2
- 最大相对湿度
- 90 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.47 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 32 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深) （英制）
- 5.12 in. | 5.12 in. | 5.12 in.
- 净重（英制）
- 0.9 lbs
- ETIM - 分类
- EC002975
Technical Data

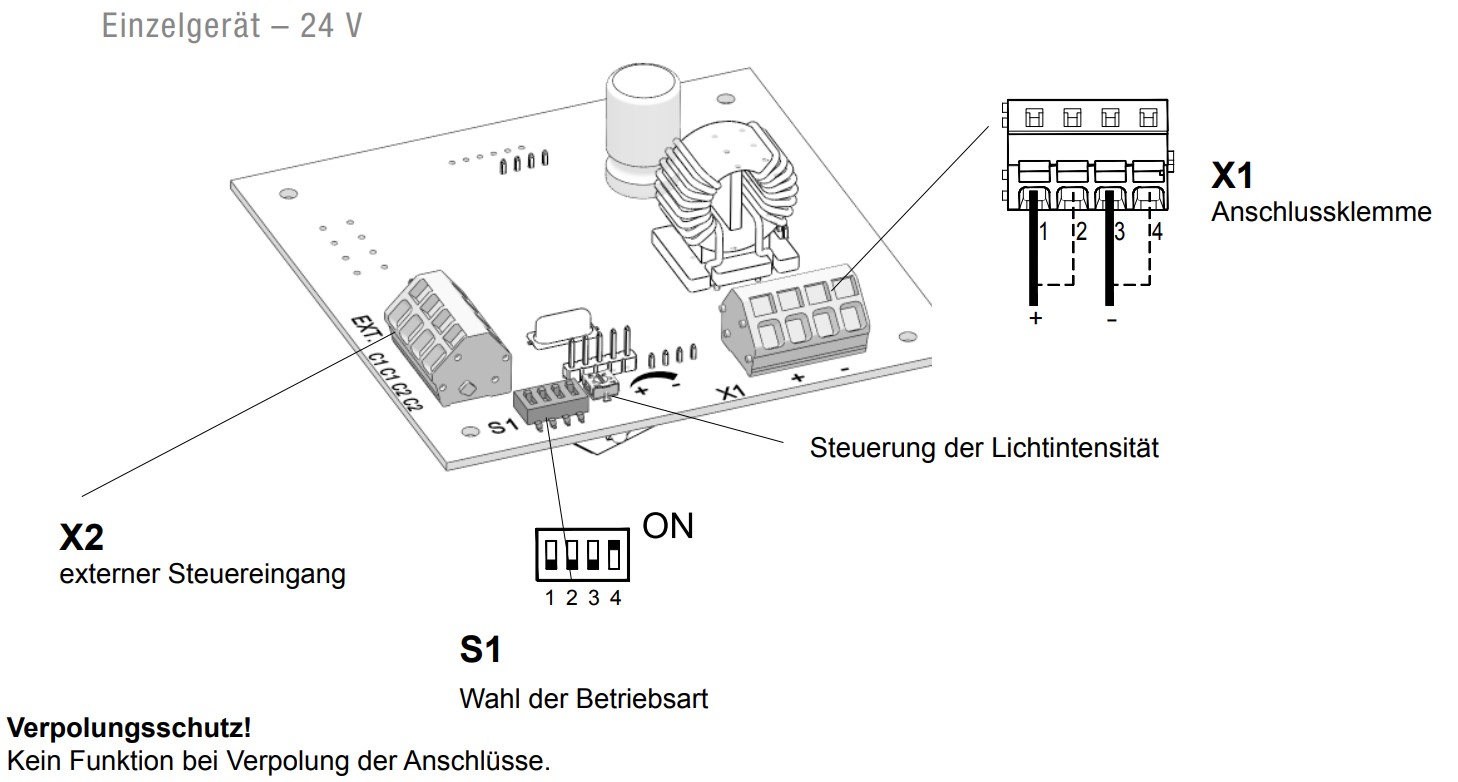

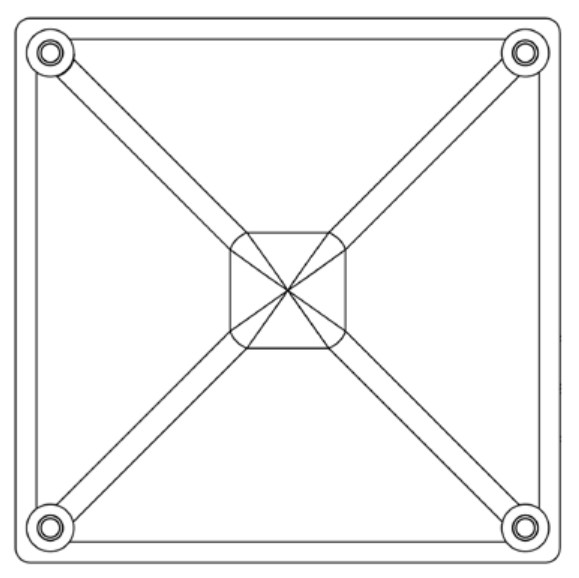

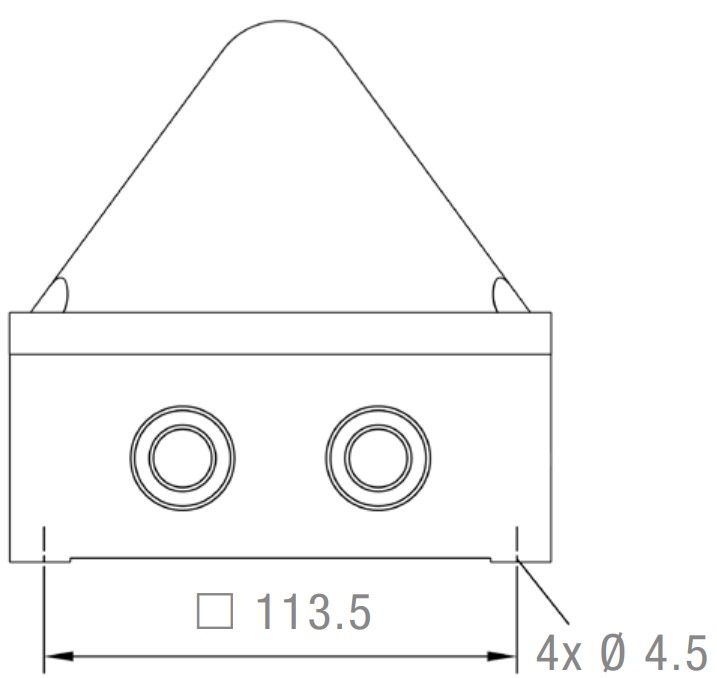

技术图纸
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
![QUADRO LED HI DC AM]( "QUADRO LED HI DC AM")
技术图纸
技术图纸
MULTICAD 数据
Multicad 数据
附件
附件
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Product_Sheet_EN_Quadro | Englisch | 809.7 KB | Download | |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| 3D-model_STEP_Quadro | Englisch | ZIP | 183.13 KB | Download |
| Manual_QUADRO_LED-HI | Englisch | 1.08 MB | Download | |
| Product_Sheet_DE_Quadro | German | 811.73 KB | Download | |
| Manual_QUADRO_LED-HI | German | 1.08 MB | Download | |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| 3D-model_SAT_Quadro | German | ZIP | 184.44 KB | Download |
| 3D-model_SAT_Quadro | Englisch | ZIP | 184.44 KB | Download |
| 3D-model_IGS_Quadro | Englisch | ZIP | 298.56 KB | Download |
| 3D-model_IGS_Quadro | German | ZIP | 298.56 KB | Download |
| 3D-model_STEP_Quadro | German | ZIP | 183.13 KB | Download |
| PFA.21108634000 | Englisch | tables.type.file_edz | 219.81 KB | Download |
| PFA.21108634000 | German | tables.type.file_edz | 219.81 KB | Download |
