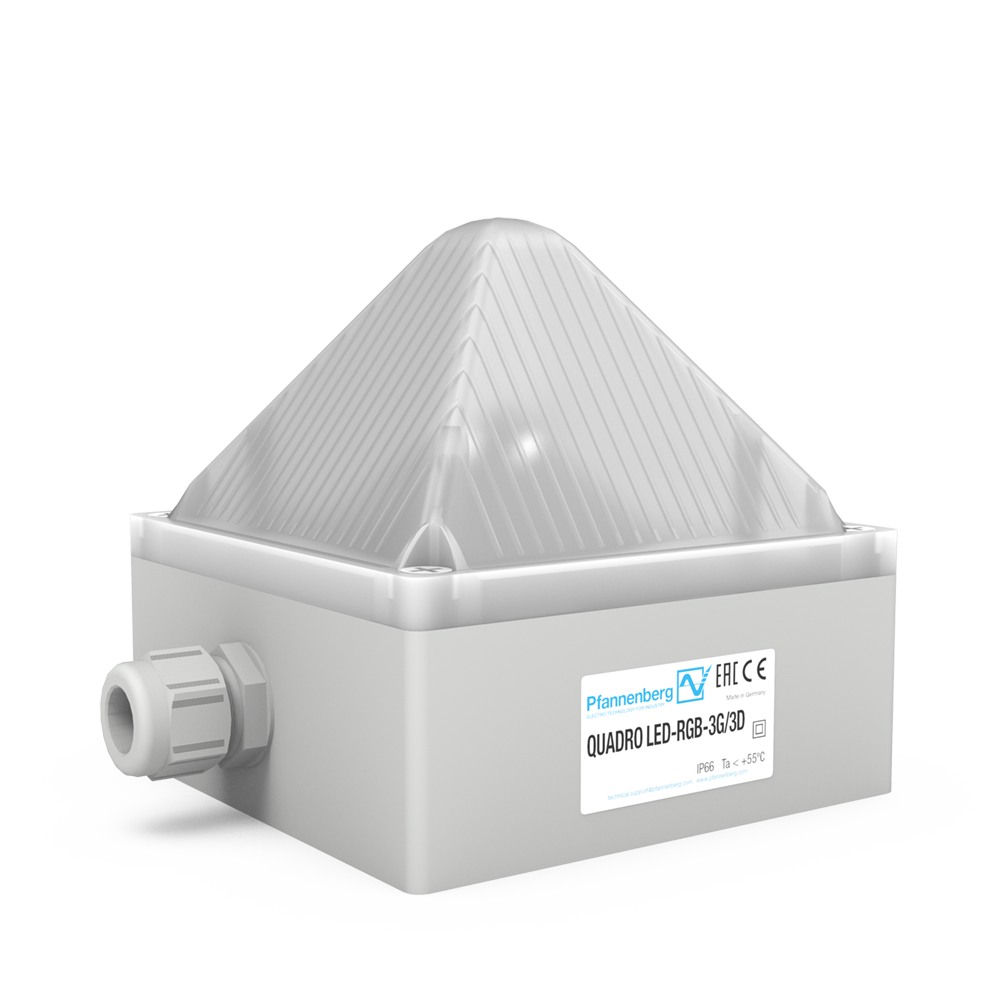

Quadro Xenon | LED 灯

QUADRO LED-RGB-3G/3D LV

产品编号: 21109638009

more less

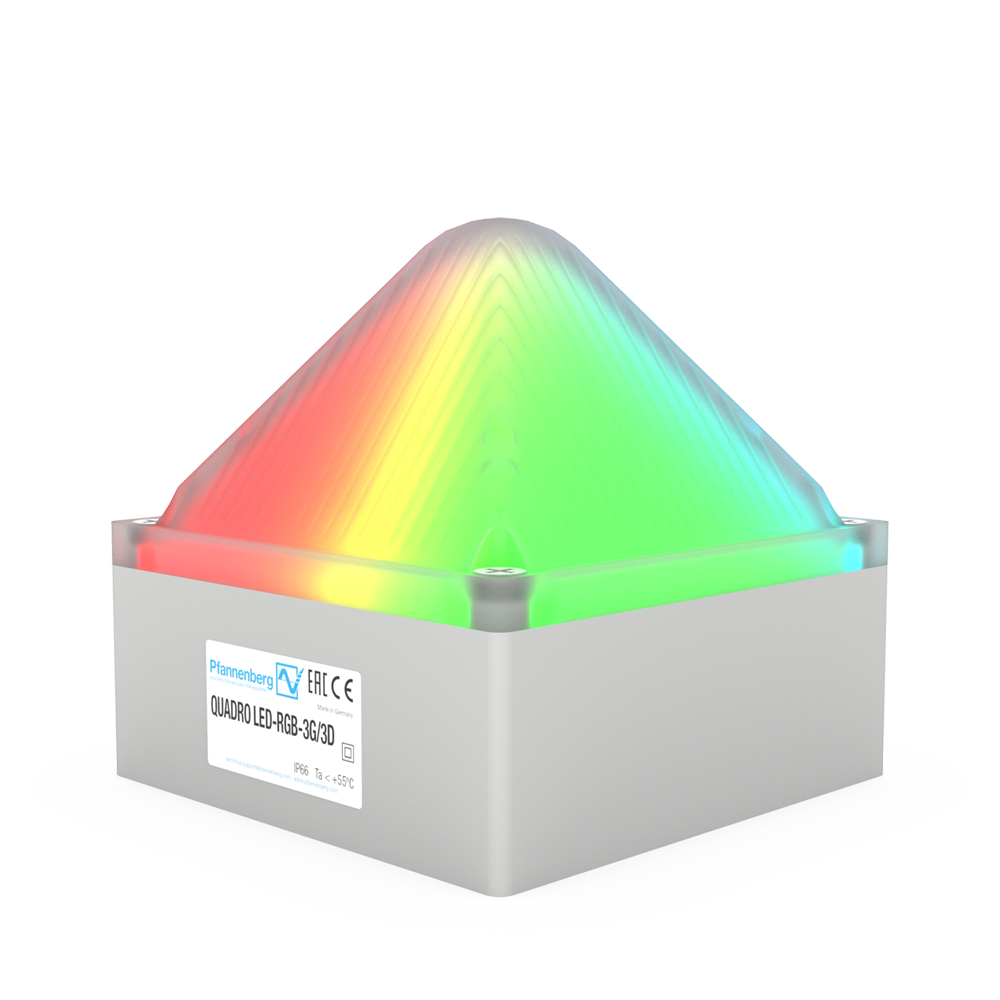

多功能 LED RGB 灯，带红色透镜经 EN 60079-10-1 认证，可用于防爆区域 2，经 EN 60079-10-2 认证，可用于防爆区域 22，经认证，可用于 3G 和 3D 类别（危险区域中的气体和灰尘）。

可选择多种操作模式和闪烁频率（内部、外部）：常亮、闪烁（1/2 Hz）、闪光（0.1/0.5/0.75/1/2 Hz）
多电压供电装置 10 V - 57 VDC
内置浪涌电流限制。保护继电器触点等开关元件。
外壳和盖板由抗冲击聚碳酸酯制成
光源使用寿命：＞ 50000 小时
尺寸：长x宽x高 130 x 130 x 130 mm
防护等级：IP66/IP67
抗冲击外壳：IK 08
工作温度：-20C 至 +55C
10 年质保

Description

可选择多种操作模式和闪烁频率（内部、外部）：常亮、闪烁（1/2 Hz）、闪光（0.1/0.5/0.75/1/2 Hz）
多电压供电装置 10 V - 57 VDC
内置浪涌电流限制。保护继电器触点等开关元件。
外壳和盖板由抗冲击聚碳酸酯制成
光源使用寿命：＞ 50000 小时
尺寸：长x宽x高 130 x 130 x 130 mm
防护等级：IP66/IP67
抗冲击外壳：IK 08
工作温度：-20C 至 +55C
10 年质保

技术数据

信号覆盖范围 (长 | 宽 | 高): 3,6 m | 4,8 m | 4,3 m
信号覆盖高度m: 4,3 m
信号覆盖长度 m: 3,6 m
信号覆盖宽度 m: 4,8 m
外壳颜色: Polycarbonate (PC)
电压范围（DC）: 10,0-57 V DC
额定电压（DC）: 12, 24, 48 V DC
电流类型: DC
工作温度 °C: -20 °C ... +55 °C
IP防护等级: 66/67
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流: 0,28 A
灯泡类型: LED
工作模式: Continuous Light, Blinking Light, Flashing Light
光强: 8 cd
闪烁速率: 0,1/0,5/0,75/1/2 Hz
最大可视距离: 65,56 m
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
Ex-Zone 气体: 2
Ex-Zone 粉尘: 22
防爆分级 - 气体: 3G
防爆分级 - 粉尘: 3D
温度等级 - 气体: T1,T2,T3,T4,T5,T6
温度等级 - 粉尘: T80
Ex-防爆认证: yes
线缆接头: 2x M20 x 1.5 (1x sealing screw, 1x cable connection)
接线端子: clamp cage 0.13 - 2.5mm² fine stranded, AWG26 - AWG 14 0.25 - 1.5 mm² AEH, AWG23 - AWG 16
尺寸 (高 | 宽 | 深): 130 mm | 130 mm | 130 mm
高度: 130 mm
宽度: 130 mm
深度（mm）: 130 mm
净重: 0,41 kg
ETIM - 分类: EC001335
信号覆盖范围 (长 | 宽 | 高) （英制）: 11.81 ft. | 15.74 ft. | 14.1 ft.
信号覆盖高度（英制）: 14.1 ft.
信号覆盖长度（英制）: 11.81 ft.
信号覆盖宽度（英制）: 15.74 ft.
外壳颜色: Polycarbonate (PC)
电压范围（DC）: 10,0-57 V DC
额定电压（DC）: 12, 24, 48 V DC
电流类型: DC
工作温度（英制）: -4 °F ... +131 °F
IP防护等级: 66/67
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流（英制）: 0.28 A
灯泡类型: LED
工作模式: Continuous Light, Blinking Light, Flashing Light
光强: 8 cd
闪烁速率: 0,1/0,5/0,75/1/2 Hz
最大可视距离（英制）: 215.09 ft.
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
Ex-Zone 气体: 2
Ex-Zone 粉尘: 22
防爆分级 - 气体: 3G
防爆分级 - 粉尘: 3D
温度等级 - 气体: T1,T2,T3,T4,T5,T6
温度等级 - 粉尘: T80
Ex-防爆认证: yes
线缆接头: 2x M20 x 1.5 (1x sealing screw, 1x cable connection)
接线端子: clamp cage 0.13 - 2.5mm² fine stranded, AWG26 - AWG 14 0.25 - 1.5 mm² AEH, AWG23 - AWG 16
尺寸 (高 | 宽 | 深) （英制）: 5.12 in. | 5.12 in. | 5.12 in.
高度（英制）: 5.12 in.
宽度（英制）: 5.12 in.
深度（英制）: 5.12 in.
净重（英制）: 0.9 lbs
ETIM - 分类: EC001335

技术数据

信号覆盖范围 (长 | 宽 | 高): 3,6 m | 4,8 m | 4,3 m
信号覆盖高度m: 4,3 m
信号覆盖长度 m: 3,6 m
信号覆盖宽度 m: 4,8 m
外壳颜色: Polycarbonate (PC)
电压范围（DC）: 10,0-57 V DC
额定电压（DC）: 12, 24, 48 V DC
电流类型: DC
工作温度 °C: -20 °C ... +55 °C
IP防护等级: 66/67
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流: 0,28 A
灯泡类型: LED
工作模式: Continuous Light, Blinking Light, Flashing Light
光强: 8 cd
闪烁速率: 0,1/0,5/0,75/1/2 Hz
最大可视距离: 65,56 m
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
Ex-Zone 气体: 2
Ex-Zone 粉尘: 22
防爆分级 - 气体: 3G
防爆分级 - 粉尘: 3D
温度等级 - 气体: T1,T2,T3,T4,T5,T6
温度等级 - 粉尘: T80
Ex-防爆认证: yes
线缆接头: 2x M20 x 1.5 (1x sealing screw, 1x cable connection)
接线端子: clamp cage 0.13 - 2.5mm² fine stranded, AWG26 - AWG 14 0.25 - 1.5 mm² AEH, AWG23 - AWG 16
尺寸 (高 | 宽 | 深): 130 mm | 130 mm | 130 mm
高度: 130 mm
宽度: 130 mm
深度（mm）: 130 mm
净重: 0,41 kg
ETIM - 分类: EC001335
信号覆盖范围 (长 | 宽 | 高) （英制）: 11.81 ft. | 15.74 ft. | 14.1 ft.
信号覆盖高度（英制）: 14.1 ft.
信号覆盖长度（英制）: 11.81 ft.
信号覆盖宽度（英制）: 15.74 ft.
外壳颜色: Polycarbonate (PC)
电压范围（DC）: 10,0-57 V DC
额定电压（DC）: 12, 24, 48 V DC
电流类型: DC
工作温度（英制）: -4 °F ... +131 °F
IP防护等级: 66/67
外壳抗冲击等级: IK08
最大相对湿度: 90 %
电气防护能级: 2
可使用率: 100 %
最大电流（英制）: 0.28 A
灯泡类型: LED
工作模式: Continuous Light, Blinking Light, Flashing Light
光强: 8 cd
闪烁速率: 0,1/0,5/0,75/1/2 Hz
最大可视距离（英制）: 215.09 ft.
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: no
Ex-Zone 气体: 2
Ex-Zone 粉尘: 22
防爆分级 - 气体: 3G
防爆分级 - 粉尘: 3D
温度等级 - 气体: T1,T2,T3,T4,T5,T6
温度等级 - 粉尘: T80
Ex-防爆认证: yes
线缆接头: 2x M20 x 1.5 (1x sealing screw, 1x cable connection)
接线端子: clamp cage 0.13 - 2.5mm² fine stranded, AWG26 - AWG 14 0.25 - 1.5 mm² AEH, AWG23 - AWG 16
尺寸 (高 | 宽 | 深) （英制）: 5.12 in. | 5.12 in. | 5.12 in.
高度（英制）: 5.12 in.
宽度（英制）: 5.12 in.
深度（英制）: 5.12 in.
净重（英制）: 0.9 lbs
ETIM - 分类: EC001335

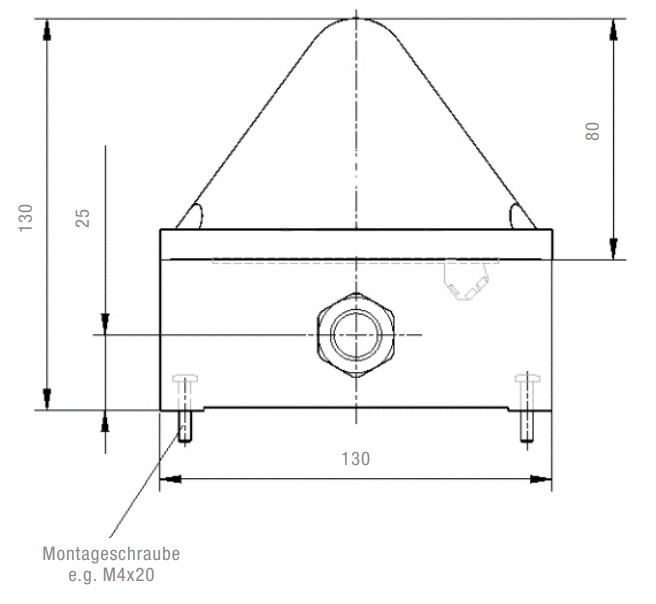

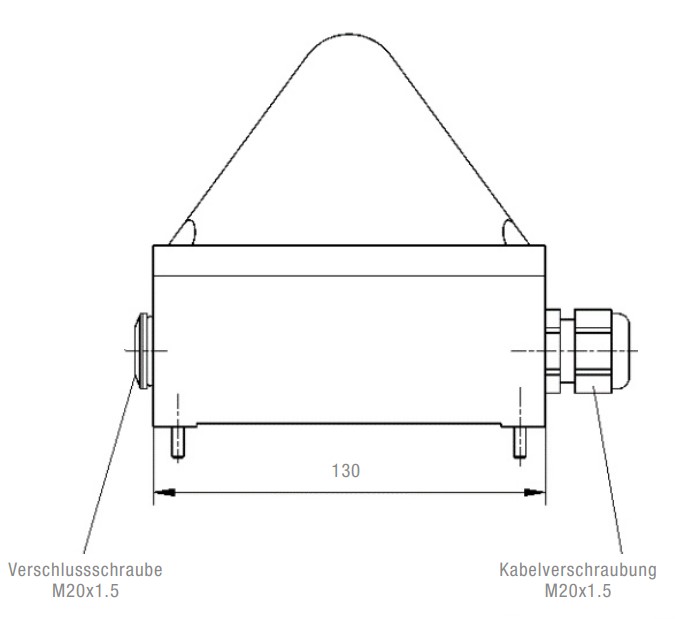

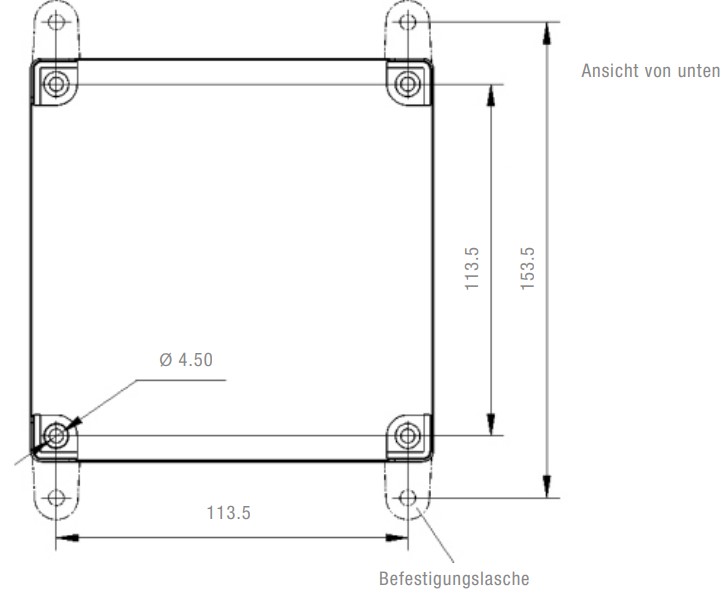

技术图纸

MULTICAD 数据

Multicad 数据

附件

下载

Description	Language	Type	Size	Link
3D-model_IGS_Quadro	Englisch	ZIP	298.56 KB	Download
EAC_Certificate_Signaling	Englisch	PDF	293.12 KB	Download
Product_Sheet_DE_Quadro-LED-RGB_3G-3D	German	PDF	551.82 KB	Download
3D-model_SAT_Quadro	German	ZIP	184.44 KB	Download
Type-Ex._Declaration_PDG20.0008_Quadro-LED-RGB-3G-3D	German	PDF	2.79 MB	Download
EAC_Certificate_Signaling	German	PDF	293.12 KB	Download
3D-model_SAT_Quadro	Englisch	ZIP	184.44 KB	Download
Type-Ex._Declaration_PDG20.0008_Quadro-LED-RGB-3G-3D	Englisch	PDF	2.79 MB	Download
3D-model_IGS_Quadro	German	ZIP	298.56 KB	Download
3D-model_STEP_Quadro	Englisch	ZIP	183.13 KB	Download
Manual_Quadro_LED-RGB-3G_3D	Englisch	PDF	1.21 MB	Download
Product_Sheet_EN_Quadro-LED-RGB_3G-3D	Englisch	PDF	550.52 KB	Download
Manual_Quadro_LED-RGB-3G_3D	German	PDF	1.21 MB	Download
3D-model_STEP_Quadro	German	ZIP	183.13 KB	Download
PFA.21109638009	German	tables.type.file_edz	219.5 KB	Download
PFA.21109638009	Englisch	tables.type.file_edz	219.5 KB	Download
