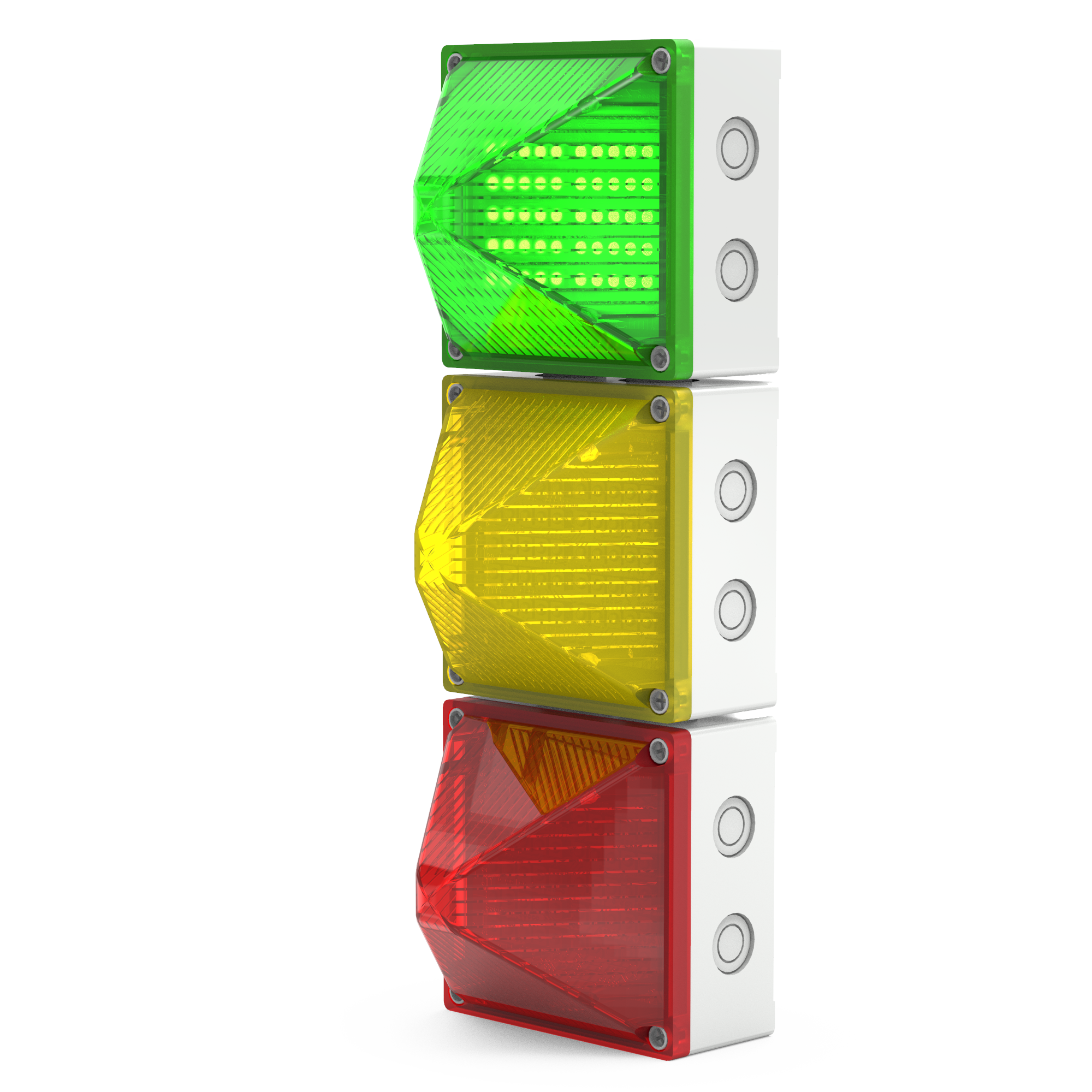

QUADRO-LED-TL RD YE GN HV
产品编号:
21106640008
- LED 交通信号灯，例如，用于非公共区域的交通指引、传送带和存储系统、起重机安全和集装箱装卸系统
- 出色的外壳保护（IP66、IK08 和防紫外线 PC 外壳）和创新型 LED 技术，确保信号强度大，并确保耐用性和可靠运行
- 低压电源：10 至 30 VDC，或高压电源：85 至 265 VAC
- 使用不影响 IP 防护等级的外部接片或内孔进行安装，可在任何方向安装
- 预装为交通灯，可随时连接，也可提供非预装版本
- TLi 版本集成了光传感器，可根据环境光（避免眩光）进行最佳适应
- 最大视距：207 m
- 光源使用寿命：＞ 50,000 小时
- 尺寸：长x宽x高：例如 1 个元件 130 x 130 x 130 mm，3 个元件 130 x 396 x 130 mm
- 工作温度： -30C 至 +55C
- 防撞外壳：IK 08
技术数据
技术数据
- 灯罩颜色
- Red, Yellow, Green
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 90-253 V DC
- 电压范围（AC）
- 90-253 V AC
- 额定电压（DC）
- 120 V DC
- 额定电压 (AC)
- 115, 230 V AC
- 电流类型
- AC/DC
- 工作温度 °C
- -30 °C ... +55 °C
- IP防护等级
- 66
- 电气防护能级
- 2
- 最大相对湿度
- 95 %
- 可使用率
- 100 %
- 最大电流
- 0,06 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 80 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深)
- 130 mm | 130 mm | 130 mm
- 净重
- 1,32 kg
- ETIM - 分类
- EC001353
- 灯罩颜色
- Red, Yellow, Green
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（DC）
- 90-253 V DC
- 电压范围（AC）
- 90-253 V AC
- 额定电压（DC）
- 120 V DC
- 额定电压 (AC)
- 115, 230 V AC
- 电流类型
- AC/DC
- 工作温度（英制）
- -22 °F ... +131 °F
- IP防护等级
- 66
- 电气防护能级
- 2
- 最大相对湿度
- 95 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.06 A
- 灯泡类型
- LED
- 工作模式
- Continuous Light, Blinking Light, Flashing Light
- 光强
- 80 cd
- 闪烁速率
- 0,1/0,5/0,75/1/2 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深) （英制）
- 5.12 in. | 5.12 in. | 5.12 in.
- 净重（英制）
- 2.91 lbs
- ETIM - 分类
- EC001353
Technical Data

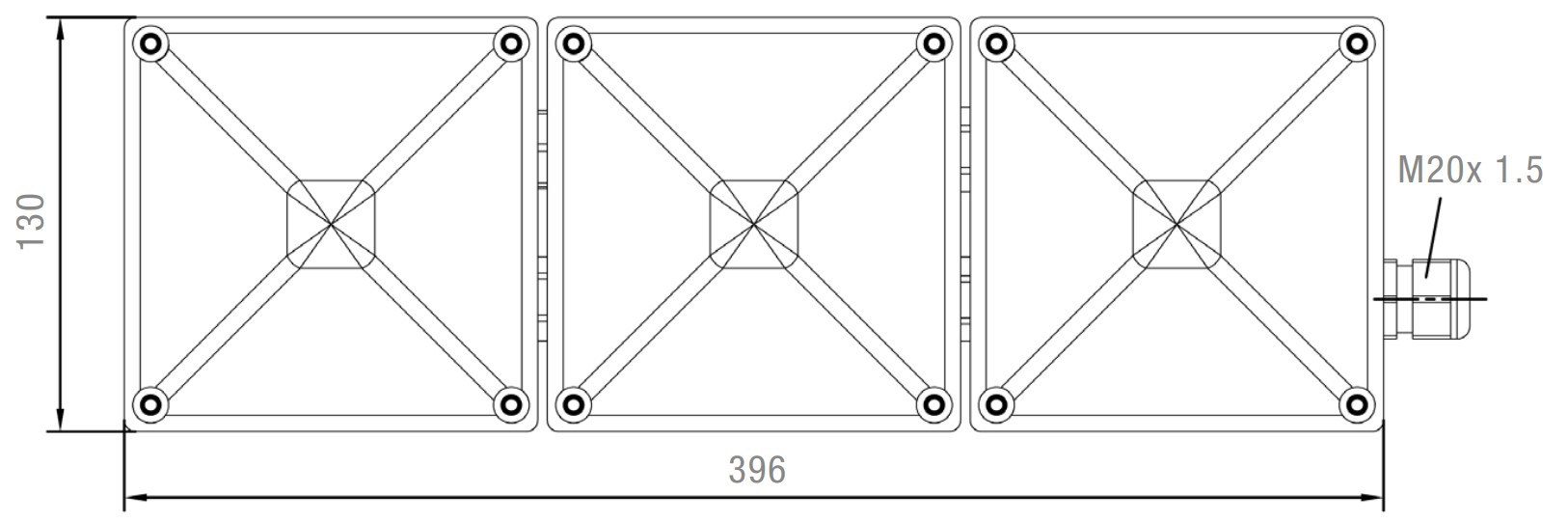

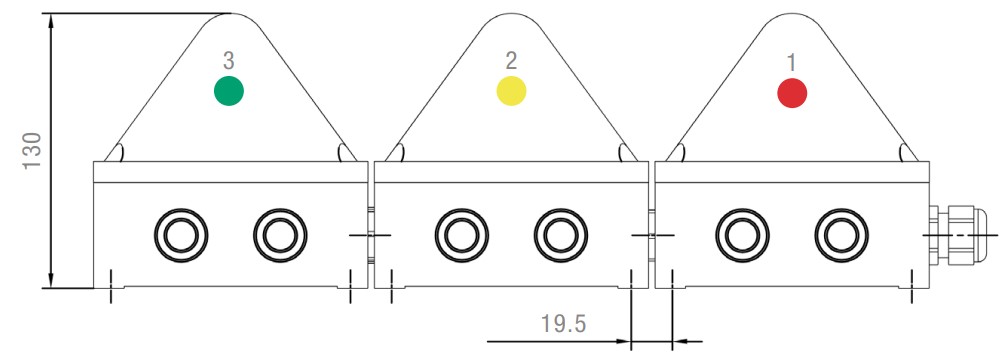

技术图纸
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
![QUADRO-LED-TL RD YE GN HV]( "QUADRO-LED-TL RD YE GN HV")
技术图纸
技术图纸
MULTICAD 数据
Multicad 数据
附件
附件
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Manual_QUADRO_LED-TL | Englisch | 505.44 KB | Download | |
| 3D-model_IGS_Quadro_TL | Englisch | ZIP | 784.01 KB | Download |
| 3D-model_STEP_Quadro_TL | Englisch | ZIP | 756.28 KB | Download |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| Manual_QUADRO_LED-TL | German | 505.44 KB | Download | |
| Product_Sheet_EN_Quadro_TL | Englisch | 660.08 KB | Download | |
| Product_Sheet_DE_Quadro_TL | German | 660.22 KB | Download | |
| 3D-model_STEP_Quadro_TL | German | ZIP | 756.28 KB | Download |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| 3D-model_IGS_Quadro_TL | German | ZIP | 784.01 KB | Download |
| PFA.21106640008 | Englisch | tables.type.file_edz | 458.58 KB | Download |
| PFA.21106640008 | German | tables.type.file_edz | 458.58 KB | Download |
