QUADRO S 230 AC YE
产品编号:
21042103000
- 坚固机壳内置 13J 闪光灯，带黄色透镜
- 自动同步闪光灯
- 最多可并行同步运行 10 个闪光灯，时间不受限制，即所有闪光灯可同时闪光
- 通过内部暗孔或外部吊耳安装，快速、灵活、安全
- 出色的机械强度，符合 IK 08 标准
- 无论是在露天、冰雹或使用高压清洁系统时，Quadro 都能保持密封并可靠地发出信号
- 外壳和透镜由防撞聚碳酸酯制成
- 使用寿命：闪烁 1200 万次后，仍能发出 70% 的光
- 尺寸：长x宽x高 130 x 130 x 130 mm
- 工作温度：-40C 至 +55C
- 最大视距：374 m
- 7 种透镜颜色：透明、白色、黄色、橙色、红色、绿色、蓝色
- 10 年质保
- 初始电流限制在 ＜ 7 A / 0.15 ms（230 VAC)，＜ 5 A/2 ms（24 VDC) 以保护连接继电器
技术数据
技术数据
- 信号覆盖范围 (长 | 宽 | 高)
- 14,5 m | 22 m | 22,2 m
- 信号覆盖宽度 m
- 22 m
- 信号覆盖高度m
- 22,2 m
- 信号覆盖长度 m
- 14,5 m
- 灯罩颜色
- Yellow
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（AC）
- 195-253 V AC
- 额定电压 (AC)
- 230 V AC
- 电流类型
- AC
- 工作温度 °C
- -40 °C ... +55 °C
- IP防护等级
- 66/67
- 电气防护能级
- 2
- 最大相对湿度
- 95 %
- 可使用率
- 100 %
- 最大电流
- 0,25 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 178 cd
- 闪光能量
- 11 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深)
- 130 mm | 130 mm | 130 mm
- 净重
- 0,6 kg
- ETIM - 分类
- EC001333
- 信号覆盖范围 (长 | 宽 | 高) （英制）
- 47.57 ft. | 72.18 ft. | 72.84 ft.
- 信号覆盖宽度 （英制）
- 72.18 ft.
- 信号覆盖高度（英制）
- 72.84 ft.
- 信号覆盖长度（英制）
- 47.57 ft.
- 灯罩颜色
- Yellow
- 外壳颜色
- Polycarbonate (PC)
- 电压范围（AC）
- 195-253 V AC
- 额定电压 (AC)
- 230 V AC
- 电流类型
- AC
- 工作温度（英制）
- -40 °F ... +131 °F
- IP防护等级
- 66/67
- 电气防护能级
- 2
- 最大相对湿度
- 95 %
- 可使用率
- 100 %
- 最大电流 （英制）
- 0.25 A
- 灯泡类型
- XENON
- 工作模式
- Flashing Light
- 光强
- 178 cd
- 闪光能量
- 11 J
- 闪烁速率
- 1 Hz
- AS-i
- not specified
- IO-Link
- no
- M12 - 连接
- no
- 监控功能
- no
- 尺寸 (高 | 宽 | 深) （英制）
- 5.12 in. | 5.12 in. | 5.12 in.
- 净重（英制）
- 1.32 lbs
- ETIM - 分类
- EC001333
Technical Data

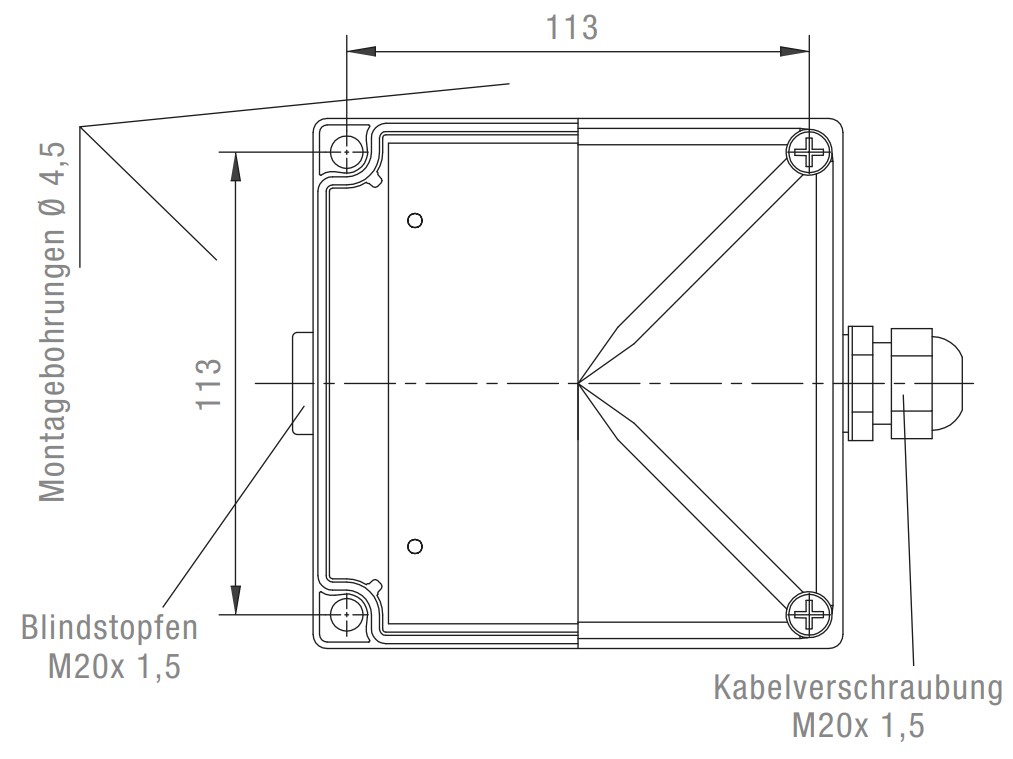

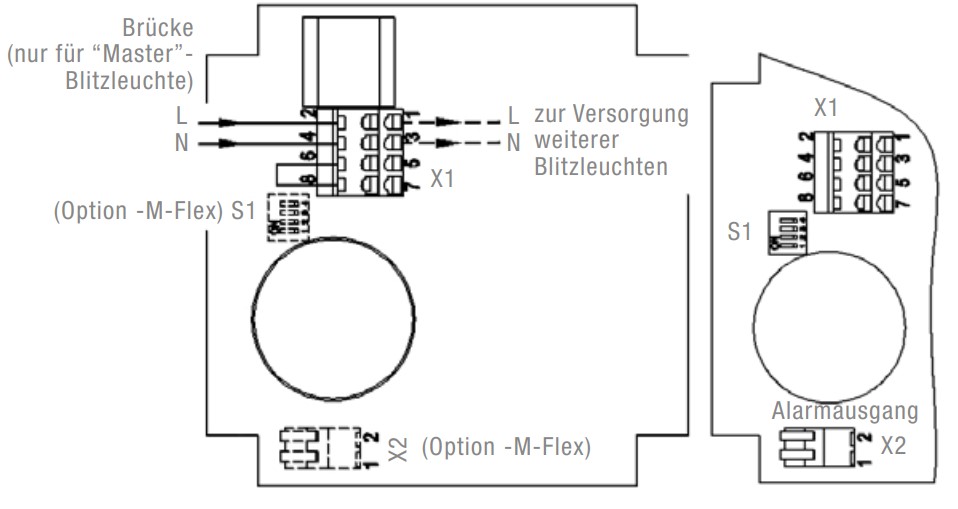

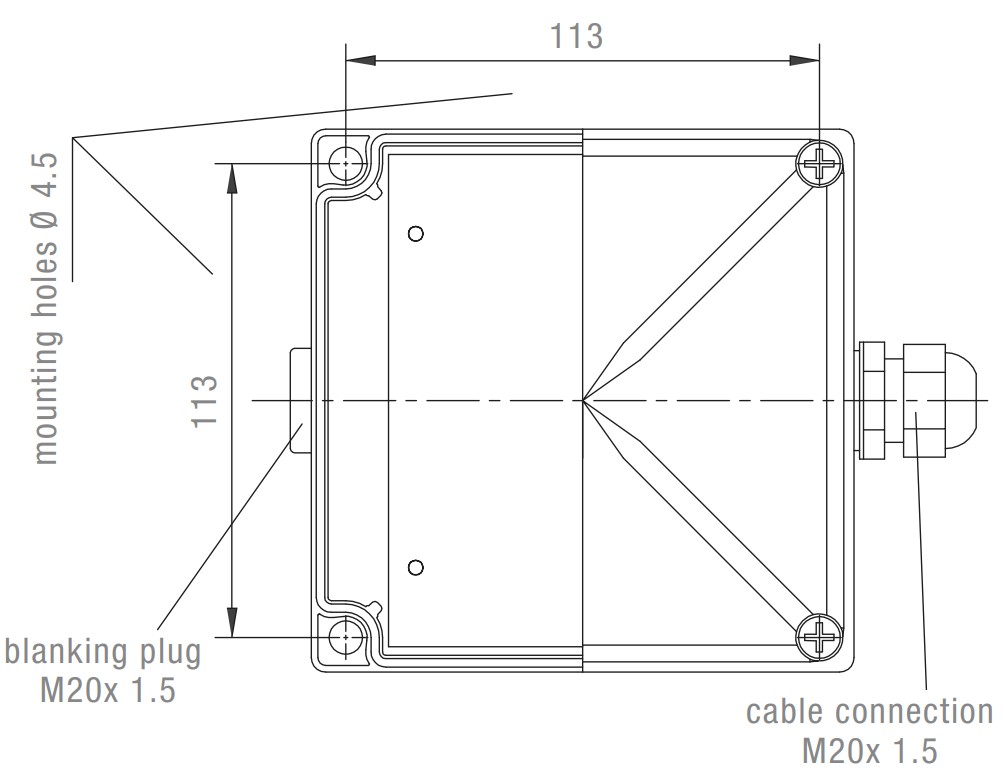

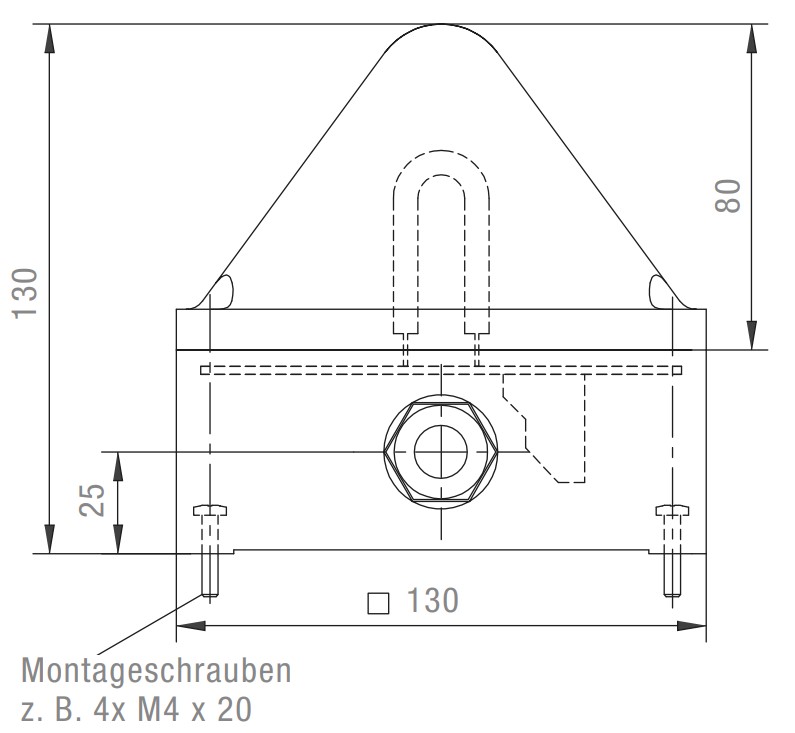

技术图纸
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
![QUADRO S 230 AC YE]( "QUADRO S 230 AC YE")
技术图纸
技术图纸
下载
下载
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| Manual_QUADRO_S | German | 498.24 KB | Download | |
| 3D-model_STEP_Quadro_S_SM | Englisch | ZIP | 132.54 KB | Download |
| 3D-model_SAT_Quadro_S_SM | German | ZIP | 123.24 KB | Download |
| 3D-model_STEP_Quadro_S_SM | German | ZIP | 132.54 KB | Download |
| 3D-model_IGS_Quadro_S_SM | German | ZIP | 174.82 KB | Download |
| EAC_Certificate_Signaling | Englisch | 293.12 KB | Download | |
| EAC_Certificate_Signaling | German | 293.12 KB | Download | |
| 3D-model_SAT_Quadro_S_SM | Englisch | ZIP | 123.24 KB | Download |
| Product_Sheet_DE_Quadro_F12_(S) | German | 179.37 KB | Download | |
| 3D-model_IGS_Quadro_S_SM | Englisch | ZIP | 174.82 KB | Download |
| Product_Sheet_EN_Quadro_F12_(S) | Englisch | 179.68 KB | Download | |
| Manual_QUADRO_S | Englisch | 498.24 KB | Download |
