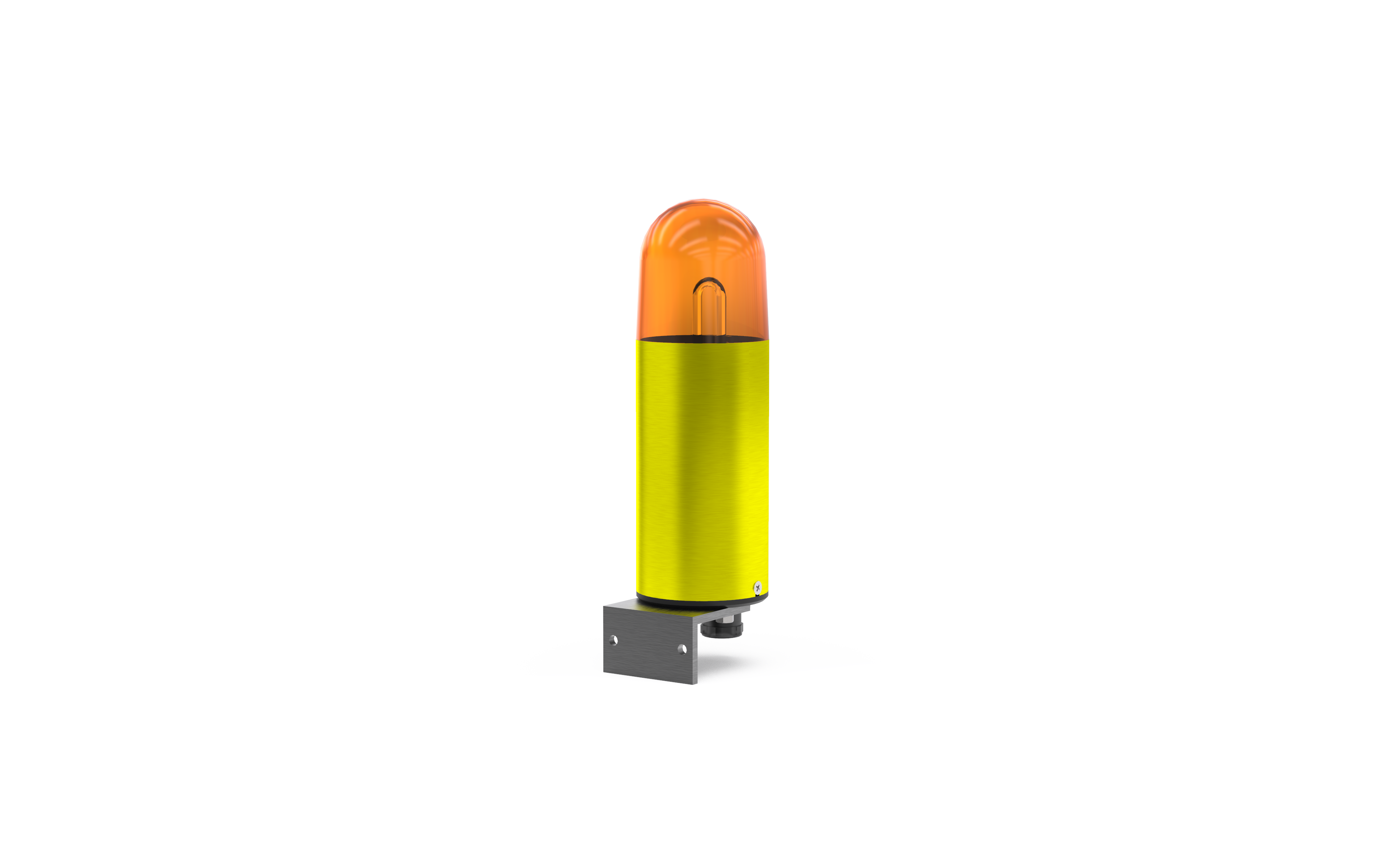

WBL-Ü 230 AC AM Flash monit.

产品编号: 21003104156

more less

5J 闪光灯，坚固金属外壳，带琥珀色透镜
带集成式闪光监控和故障信息继电器
可通用
外壳和固定支架由坚固的阳极氧化铝制成
恶劣的环境条件或暴雨都不会损坏闪光灯
聚碳酸酯制成的防撞透镜
非常适合恶劣的工业环境
闪光灯管由钢制夹具进行加固
使用寿命：闪烁 800 万次后，仍能发出 70% 的光
尺寸：直径 50 mm x 200 mm
工作温度：-40C 至 +55C
最大视距：181 m
7 种透镜颜色：透明、白色、黄色、橙色、红色、绿色、蓝色

Description

5J 闪光灯，坚固金属外壳，带琥珀色透镜
带集成式闪光监控和故障信息继电器
可通用
外壳和固定支架由坚固的阳极氧化铝制成
恶劣的环境条件或暴雨都不会损坏闪光灯
聚碳酸酯制成的防撞透镜
非常适合恶劣的工业环境
闪光灯管由钢制夹具进行加固
使用寿命：闪烁 800 万次后，仍能发出 70% 的光
尺寸：直径 50 mm x 200 mm
工作温度：-40C 至 +55C
最大视距：181 m
7 种透镜颜色：透明、白色、黄色、橙色、红色、绿色、蓝色

技术数据

信号覆盖范围 (长 | 宽 | 高): 10,8 m | 10,8 m | 11 m
信号覆盖宽度 m: 10,8 m
信号覆盖高度m: 11 m
信号覆盖长度 m: 10,8 m
灯罩颜色: Amber
外壳颜色: Aluminium (Al Mg Si 1), Yellow Anodised
电压范围（AC）: 185-242 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度 °C: -25 °C ... +55 °C
IP防护等级: 54
电气防护能级: 1
最大相对湿度: 90 %
可使用率: 100 %
最大电流: 0,14 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 39 cd
闪光能量: 5 J
闪烁速率: 1 Hz
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: yes
尺寸 (高 | 宽 | 深): 282 mm | 80 mm | 92 mm
净重: 0,7 kg
ETIM - 分类: EC001333
信号覆盖范围 (长 | 宽 | 高) （英制）: 35.43 ft. | 35.44 ft. | 36.09 ft.
信号覆盖宽度（英制）: 35.44 ft.
信号覆盖高度（英制）: 36.09 ft.
信号覆盖长度（英制）: 35.43 ft.
灯罩颜色: Amber
外壳颜色: Aluminium (Al Mg Si 1), Yellow Anodised
电压范围（AC）: 185-242 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度（英制）: -13 °F ... +131 °F
IP防护等级: 54
电气防护能级: 1
最大相对湿度: 90 %
可使用率: 100 %
最大电流（英制）: 0.14 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 39 cd
闪光能量: 5 J
闪烁速率: 1 Hz
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: yes
尺寸 (高 | 宽 | 深) （英制）: 11.1 in. | 3.15 in. | 3.62 in.
净重（英制）: 1.54 lbs
ETIM - 分类: EC001333

技术数据

信号覆盖范围 (长 | 宽 | 高): 10,8 m | 10,8 m | 11 m
信号覆盖宽度 m: 10,8 m
信号覆盖高度m: 11 m
信号覆盖长度 m: 10,8 m
灯罩颜色: Amber
外壳颜色: Aluminium (Al Mg Si 1), Yellow Anodised
电压范围（AC）: 185-242 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度 °C: -25 °C ... +55 °C
IP防护等级: 54
电气防护能级: 1
最大相对湿度: 90 %
可使用率: 100 %
最大电流: 0,14 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 39 cd
闪光能量: 5 J
闪烁速率: 1 Hz
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: yes
尺寸 (高 | 宽 | 深): 282 mm | 80 mm | 92 mm
净重: 0,7 kg
ETIM - 分类: EC001333
信号覆盖范围 (长 | 宽 | 高) （英制）: 35.43 ft. | 35.44 ft. | 36.09 ft.
信号覆盖宽度（英制）: 35.44 ft.
信号覆盖高度（英制）: 36.09 ft.
信号覆盖长度（英制）: 35.43 ft.
灯罩颜色: Amber
外壳颜色: Aluminium (Al Mg Si 1), Yellow Anodised
电压范围（AC）: 185-242 V AC
额定电压 (AC): 230 V AC
电流类型: AC
工作温度（英制）: -13 °F ... +131 °F
IP防护等级: 54
电气防护能级: 1
最大相对湿度: 90 %
可使用率: 100 %
最大电流（英制）: 0.14 A
灯泡类型: XENON
工作模式: Flashing Light
光强: 39 cd
闪光能量: 5 J
闪烁速率: 1 Hz
AS-i: not specified
IO-Link: no
M12 - 连接: no
监控功能: yes
尺寸 (高 | 宽 | 深) （英制）: 11.1 in. | 3.15 in. | 3.62 in.
净重（英制）: 1.54 lbs
ETIM - 分类: EC001333

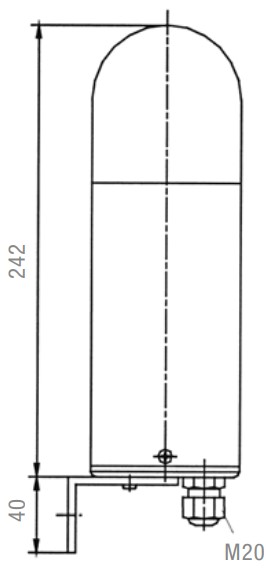

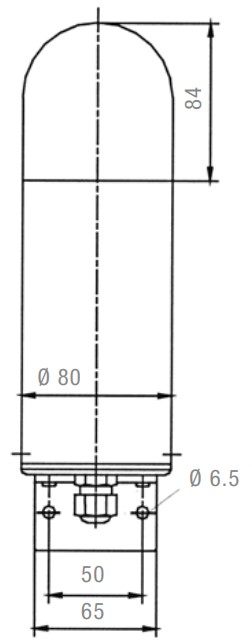

技术图纸
